Questão número 519623

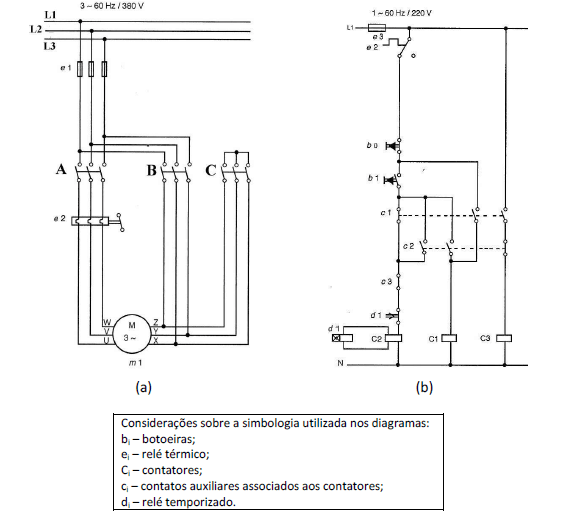

O diagrama esquemático (a) está associado ao circuito de força de uma chave estrela-triângulo e (b) ao diagrama de comando respectivo. No diagrama de força (a), têm-se os contatos principais A, B e C dos contatores e, no diagrama de comando, os contatos auxiliares c1, c2 e c3, e os contatores C1, C2 e C3.

Assinale a alternativa que apresenta a correta associação dos contatos principais A, B e C aos contatores C1, C2 e C3, respectivamente.

• A. A, C, B
• B. C, A, B
• C. C, B, A
• D. A, B, C
