Questão número 524172

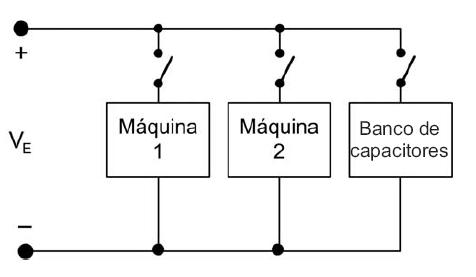

Coonsidere a figura e os dados abaixo para responder às questões de nos 35 e 36

Uma determinada instalação elétrica monofásica contém duas máquinas elétricas e um banco de capacitores para correção do fator de potência, conforme ilustra a figura acima. Tanto o banco de capacitores como as máquinas podem ser acionados através das chaves, independentemente. Foram observadas as seguintes características:

- quando somente a máquina 1 se encontra em funcionamento (sem o banco de capacitores), a potência ativa é de 15 kW, e o fator de potência 0,6 indutivo;

- quando somente a máquina 2 se encontra em funcionamento (sem o banco de capacitores), a potência reativa da instalação é de 9 kvar, e o fator de potência 0,8 indutivo.

Quando ambas as máquinas estiverem ligadas com o banco de capacitores desligado, a potência ativa total da instalação, em kW, será

• A.

  15

• B.

  18

• C.

  21

• D.

  24

• E.

  27
