Questões de Arquitetura do ano 2017

Todo arquiteto necessita conhecer as definições das propriedades dos materiais para ter condições de escolhê-los de maneira adequada ao seu uso.

Associe a COLUNA II com a COLUNA I, relacionando as propriedades dos materiais com as suas respectivas definições.

COLUNA I

1. Absorção

2. Dureza

3. Elasticidade

4. Permeabilidade

5. Plasticidade

6. Resistência mecânica

COLUNA II

( ) É a propriedade dos materiais de absorver e reter a água.

( ) É a propriedade que tem o material de permitir a passagem de gases e líquidos, em particular a água.

( ) É a propriedade que tem o material de não ser destruído sob a ação das cargas.

( ) É a propriedade segundo a qual o material resiste à penetração de um corpo estranho mais duro.

( ) É a propriedade segundo a qual o material sofre uma mudança de forma sob a ação de forças externas e a conserva, mesmo após a retirada do carregamento.

( ) É a propriedade que tem o material de retornar à sua forma inicial após a retirada do carregamento.

Assinale a sequência CORRETA.

• A. 1 4 6 2 5 3
• B. 1 6 2 3 4 5
• C. 4 5 3 2 1 6
• D. 4 6 2 3 1 5

O concreto é considerado na construção um componente importante para que a edificação atinja o objetivo almejado pelo profissional da arquitetura em conformidade com as normas técnicas, tanto no aspecto estético, como no funcional. Na sua utilização, o profissional deverá ter conhecimentos básicos para o bom emprego deste material. Neste contexto, marque a alternativa correta no que se refere a algumas propriedades que os concretos possuem.

• A. A impermeabilidade é um requisito que todo concreto deve possuir, independentemente do fim a que ele se destina.
• B. O concreto se contrai nos primeiros cinco dias da pega e, passados esses dias, começa a aumentar de volume.
• C. Todos os concretos são mais ou menos porosos, por isso são considerados permeáveis.
• D. A absorção do concreto é uma propriedade fundamental para se verificar o seu grau de impermeabilidade.
• E. A porosidade do concreto independe da sua dosagem e de seu adensamento.

A qualidade de uma edificação requer a boa técnica de construções. Baseados em normas técnicas, analise as afirmativas abaixo:

I. O fechamento da parte superior da alvenaria executados em tijolos comuns assentados um pouco inclinados de modo que estes tijolos encontrem a face inferior da laje ou viga, é denominado de cunhamento das paredes.

II. Uma das funções dos peitoris externos é para evitar infiltração da água sob as janelas.

III. Em lajes expostas a intempéries e variações de temperaturas é recomendável impermeabilizá-las com argamassa de cimento, areia e aditivos impermeabilizantes.

IV. A espessura e o tipo do lastro de um piso dependem mais da sobrecarga prevista e menos da qualidade do subsolo.

Com base nas afirmativas acima, é correto afirmar que:

• A. somente as afirmativas I e II estão corretas.
• B. somente as afirmativas I, II e IV estão corretas.
• C. somente as afirmativas III e IV estão corretas.
• D. somente as afirmativas I, II e III estão corretas.
• E. todas as afirmativas estão corretas.

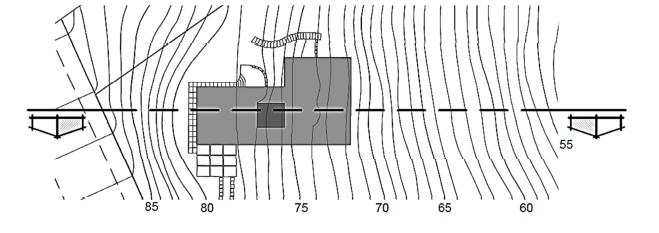

Analise a implantação ilustrada a seguir.

Qual alternativa ilustra de forma correta o corte destacado na implantação?

• A.
• B.
• C.
• D.

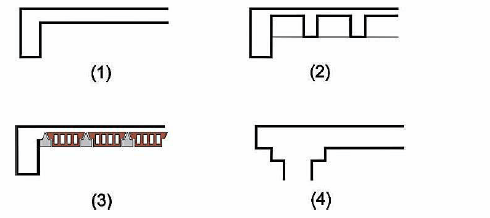

Considere as lajes de concreto armado ilustradas a seguir.

Assinale a alternativa que apresenta a classificação correta na sequência em que estão numeradas.

• A. Treliçada, Cogumelo, Plana, Nervurada
• B. Plana, Maciça, Nervurada, Treliçada
• C. Maciça, Nervurada, Treliçada, Cogumelo
• D. Maciça, Treliçada, Nervurada, Plana

Considerando as normativas vigentes que orientam os projetos de estruturas de concreto, madeira e aço (NBR 6118, NBR 7190 e NBR 8800, respectivamente), analise as afirmativas a seguir.

I - Os requisitos de qualidade de uma estrutura de concreto são classificados, para efeito dessa Norma, em três grupos distintos: Capacidade resistente, Desempenho em serviço e Durabilidade.

II - Os elementos de concreto simples estrutural são elementos estruturais elaborados com concreto que não possui qualquer tipo de armadura, ou que a possui em quantidade inferior ao mínimo exigido para o concreto armado.

III - Estados limites de utilização em estruturas de madeira são estados que, por sua simples ocorrência, determinam a paralisação, no todo ou em parte, do uso da construção.

IV - A análise estrutural em estruturas de aço deve ser feita com um modelo realista, que permita representar a resposta da estrutura e dos materiais estruturais, levando em conta as deformações causadas por todos os esforços solicitantes relevantes.

Está correto o que se afirma em

• A. III e IV, apenas.
• B. I, II e IV, apenas.
• C. I e II, apenas.
• D. II, III e IV, apenas.

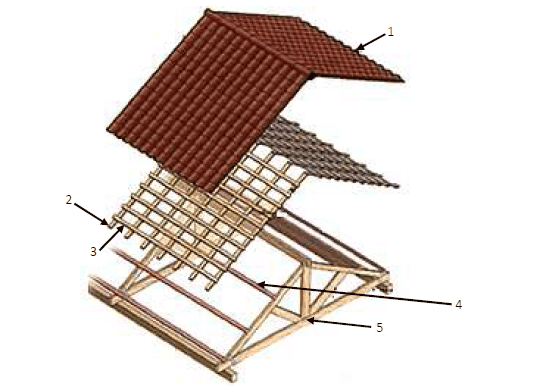

Observe os elementos que compõem o telhado, numerados de 1 a 5.

Assinale a sequência que nomeia corretamente os elementos numerados.

• A. Telhas, Ripas, Caibros, Terças, Tesouras
• B. Telhas, Ripas, Caibros, Tesouras, Terças
• C. Telhas, Terças, Ripas, Caibros, Tesouras
• D. Telhas, Caibros, Ripas, Terças, Tesouras

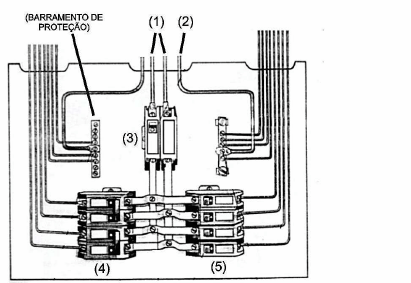

Considere o quadro de distribuição elétrica bifásica de uma residência, ilustrado a seguir, com componentes numerados de 1 a 5.

Assinale a alternativa que nomeia corretamente os componentes numerados.

• A. 1 – Fase, 2 – Neutro, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores bifásicos, 5 – Disjuntores monofásicos.
• B. 1 – Fase, 2 – Proteção, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores monofásicos, 5 – Disjuntores bifásicos.
• C. 1 – Neutro, 2 – Fase, 3 – Disjuntores bifásicos, 4 – Disjuntores monofásicos, 5 – Disjuntor diferencial residual geral.
• D. 1 – Proteção, 2 – Fase, 3 – Disjuntores monofásicos, 4 – Disjuntor diferencial residual geral, 5 – Disjuntores bifásicos.

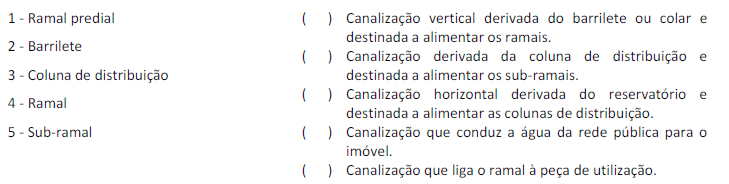

Instalações de água fria em uma edificação correspondem ao conjunto de tubulações, conexões e acessórios que permitem levar a água da rede pública até os pontos de consumo ou utilização dentro da edificação. A coluna da esquerda apresenta componentes de um sistema de instalação de água fria e a da direita, a descrição de cada um. Numere a coluna da direita de acordo com a da esquerda.

Marque a sequência correta.

• A. 2, 4, 3, 5, 1
• B. 1, 2, 5, 4, 3
• C. 3, 4, 2, 1, 5
• D. 2, 3, 1, 5, 4

Para revestir uma parede com largura de 4 m e pé-direito de 3 m com azulejos quadrados de lados iguais a 20 cm, desconsiderando o rejunte, quantas unidades de azulejos serão necessárias?

• A. 300
• B. 380
• C. 360
• D. 340
