Questões sobre Desenho técnico

A projeção ortográfica é uma forma de representar graficamente objetos tridimensionais em superfícies planas, de modo a transmitir suas características com precisão e demonstrar sua verdadeira grandeza. Para entender como é feita a projeção ortográfica é necessário conhecer os seguintes elementos:

• A. modelo, semiplano e medidas.
• B. medidas, modelo e plano.
• C. medidas, figura geométrica e observador.
• D. modelo, observador e plano de projeção.
• E. plano de projeção, medidas e localização.

O desenho arquitetônico consiste na representação geométrica das diferentes projeções, vistas ou seções de um edifício ou de parte dele, munindo-se de convenções que venham auxiliar na leitura e na execução da obra. O projeto arquitetônico é composto de planta baixa, planta da situação, planta da locação, cortes, fachada e detalhe. Nesse contexto, a planta baixa

• A. serve para alocar a construção dentro dos limites do terreno.
• B. é a visualização superior do terreno e da construção situada em seu interior.
• C. é a principal representação gráfica de uma construção, pois consiste na visualização superior da construção.
• D. consiste na visualização da construção, após ela ter sido cortada por um plano vertical e retirada a parte anterior.
• E. tem por finalidade mostrar como serão as faces do prédio, exteriormente, após ser concluída a obra.

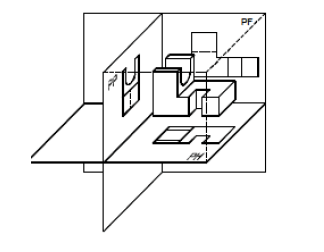

Diedro é a região limitada por dois semiplanos perpendiculares entre si. O objeto representado acima está no

• A. 1.° diedro.
• B. 2.° diedro.
• C. 3.° diedro.
• D. 4.° diedro.
• E. 5.° diedro.

A respeito dos dispositivos normativos que tratam da elaboração de projetos de edificações e de desenho técnico, julgue os itens que se seguem. No processo de desenvolvimento das atividades técnicas de um projeto de edificação, o estudo preliminar é uma das etapas que precedem ao levantamento.

• C. Certo
• E. Errado

A respeito dos dispositivos normativos que tratam da elaboração de projetos de edificações e de desenho técnico, julgue os itens que se seguem. Nos desenhos técnicos, a designação escala 2:1 indica que o tamanho real do objeto tem a metade do tamanho de sua representação.

• C. Certo
• E. Errado

Os elementos do desenho arquitetônico são:

• A. Vistas ortográficas formadas a partir de projeções ortogonais.
• B. Vistas ortográficas formadas a partir de projeções paralelas.
• C. Vistas paralelas formadas a partir de projeções ortogonais.
• D. Nenhuma das alternativas.

Os desenhos básicos que compõem um projeto de arquitetura, a partir de projeções ortogonais, são:

• A. Plantas baixas, cortes, elevações ou fachadas, planta de cobertura, planta de localização e planta de situação.
• B. Plantas baixas, as rebaixações ou fachadas, a planta de cobertura, a planta de localização e a planta de situação.
• C. Plantas baixas, os cortes, as elevações ou fachadas, a planta de cobertura, a planta de localização e a planta de atuação.
• D. Nenhuma das alternativas.

A planta baixa é o desenho onde são indicadas as dimensões horizontais. Este desenho é o resultado da interseção de um plano horizontal com o volume arquitetônico. Para efeito de desenho, qual a altura do piso do pavimento em que o plano se encontra?

• A. Entre 1,10 a 1,40 m.
• B. Entre 1,30 a 1,80 m.
• C. Entre 1,20 a 1,50 m.
• D. Nenhuma das alternativas.

Elevações e fachadas podem ser definidas como:

• A. Desenhos das projeções verticais e horizontais das arestas visíveis do volume projetado, sobre um plano horizontal, localizado fora do elemento arquitetônico.
• B. Desenhos das projeções verticais e horizontais das arestas visíveis do volume projetado, sobre um plano vertical, localizado dentro do elemento arquitetônico.
• C. Desenhos das projeções verticais e horizontais das arestas visíveis do volume projetado, sobre um plano vertical, localizado fora do elemento arquitetônico.
• D. Nenhuma das alternativas.

Considere as afirmações a seguir sobre espessura das linhas em projetos arquitetônicos:

I - As linhas dos planos mais próximos ao observador devem ser mais espessas do que as dos planos mais afastados.

II - As linhas de contorno dos planos devem ser mais espessas do que as linhas internas aos mesmos.

III - As linhas que definem os vãos devem ser mais espessas do que as dos elementos que neles se situam.

Marque a alternativa CORRETA:

• A. I e II estão corretas.
• B. I e III estão corretas.
• C. I, II e III estão corretas.
• D. Nenhuma das alternativas.
