Questões sobre Desenho técnico

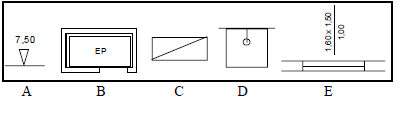

As normas técnicas visam estabelecer procedimentos uniformes e padronizados de projeto e execução de obras e serviços, de forma a serem garantidas a segurança, a operacionalidade e a durabilidade das construções. Considerando as figuras de A a E ao lado, que apresentam convenções padronizadas para desenhos de arquitetura, é correto afirmar que a figura

C mostra a representação gráfica de um armário.

• C. Certo
• E. Errado

As normas técnicas visam estabelecer procedimentos uniformes e padronizados de projeto e execução de obras e serviços, de forma a serem garantidas a segurança, a operacionalidade e a durabilidade das construções. Considerando as figuras de A a E ao lado, que apresentam convenções padronizadas para desenhos de arquitetura, é correto afirmar que a figura

D mostra a representação gráfica de um bebedouro.

• C. Certo
• E. Errado

As normas técnicas visam estabelecer procedimentos uniformes e padronizados de projeto e execução de obras e serviços, de forma a serem garantidas a segurança, a operacionalidade e a durabilidade das construções. Considerando as figuras de A a E ao lado, que apresentam convenções padronizadas para desenhos de arquitetura, é correto afirmar que a figura

E mostra a representação gráfica de uma janela.

• C. Certo
• E. Errado

Os formatos de papel que devem ser utilizados para os desenhos arquitetônicos são da série A. Assinale a alternativa correta em relação aos limites de tamanho para evitar problemas de manuséio e arquivamento.

• A. Máximo A1 e mínimo A4.
• B. Máximo A0 e mínimo A4.
• C. Máximo A1 e mínimo A5.
• D. Máximo A0 e mínimo A3.

Quando estudamos a paisagem na arte e a concepção de espaços arquitetônicos em desenhos artísticos e técnicos, nos deparamos com um conceito conhecido como perspectiva. São tipos de perspectivas:

• A. Isométrica, Cavaleira e Naval.
• B. Gabinete, Militar e Cavaleira.
• C. Cônica, Naval e Isométrica.
• D. Cônica, Cilíndrica e Triangular.
• E. Militar, Naval e Cônica.

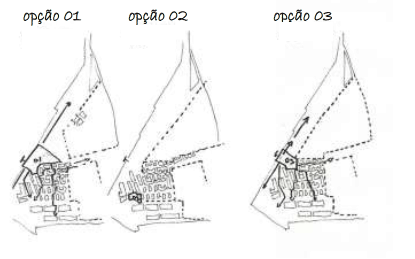

No desenho abaixo, estão representados três croquis de um sítio localizado em uma determinada área bem central de uma cidade. Neles, um arquiteto urbanista apresenta três propostas distintas, para uma intervenção denominada:

• A. rural.
• B. paisagística.
• C. ferroviária.
• D. econômica.
• E. urbana.

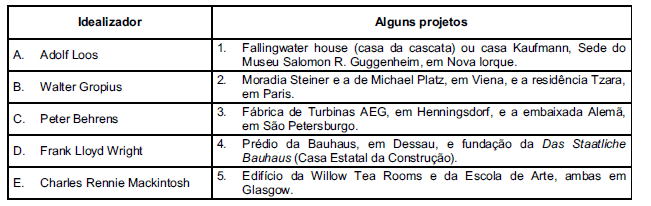

Considere, no quadro a seguir, os pioneiros do desenho moderno.

O idealizador (coluna esquerda) e alguns de seus projetos (coluna direita) estão corretamente relacionados em

• A. A3; B2; C5; D4 e E1.
• B. A2; B4; C3; D1 e E5.
• C. A1; B5; C4; D2 e E3.
• D. A5; B1; C3; D4 e E4.
• E. A4; B1; C5; D3 e E2.
