Questões sobre Projeto

Com relação ao acompanhamento e à fiscalização de obras e serviços, julgue o item seguinte. As taliscas são assentadas rigorosamente na vertical para guiar o emboço, com distanciamento em torno de 200 cm entre cada; dessa forma, geram-se as guias verticais que constituem a referência para o nível do emboço.

• C. Certo
• E. Errado

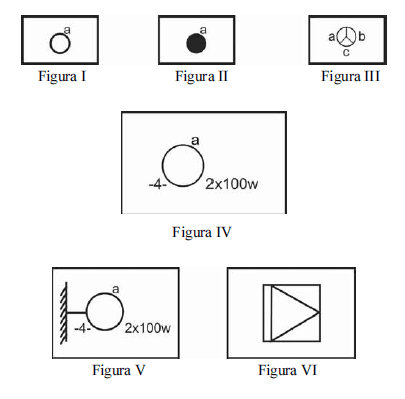

Com relação aos símbolos gráficos para instalações elétricas ilustrados nas figuras de I a VI, julgue os itens subsequentes.

Os símbolos de IV a VI representam, respectivamente: ponto de luz incandescente no teto; ponto de luz incandescente na parede; tomada de luz no piso.

• C. Certo
• E. Errado

Com relação aos símbolos gráficos para instalações elétricas ilustrados nas figuras de I a VI, julgue os itens subsequentes.

Os símbolos de I a III correspondem, respectivamente, a interruptores: a meia altura; baixo; paralelo ou three way.

• C. Certo
• E. Errado

Uma ferramenta muito utilizada para o acompanhamento de projetos, que tem seu uso há muito tempo, desde o século passado recebe o nome do descrito na alternativa:

• A. PERT-CPM.
• B. Mapa de Ishikawa.
• C. Diagrama de Pareto.
• D. Linha Fishbone.

Na programação de uma etapa de obras de terraplenagem envolvendo escavação, carga, transporte, descarga e aterro, deve ser considerado que

• A. o número de viagens de terra será o resultado do volume de aterro, calculado geometricamente, pelo produto da área das seções vezes a equidistância entre as seções, dividido pela capacidade de carga do caminhão utilizado.
• B. para se equilibrar o movimento de terra, evitando-se empréstimo e bota-fora, deve-se buscar que os volumes de corte e de aterro sejam iguais, calculados geometricamente, pelo produto da área das seções vezes a equidistância entre as seções.
• C. por ser o grau de compactação do material em aterro menor que o do terreno natural, deve ser levado em conta que o volume previsto de material escavado produzirá um volume de aterro 15% maior.
• D. devido ao empolamento, o número de viagens necessárias ao transporte do material escavado corresponderá a um volume maior do que o resultante do cálculo do volume escavado, medido geometricamente, dividido pela capacidade do caminhão.
• E. por ser o grau de compactação do material em aterro menor que o do terreno natural, deve ser levado em conta que o volume previsto de material escavado produzirá um volume de aterro 30% maior.

Os números apresentados a seguir são fictícios, não correspondendo necessariamente a condições reais de obra.

Para o acabamento de uma obra, prevê-se a necessidade de execução de 2.000 m² de revestimento em argamassa de cimento e areia. Para se aplicar camada de argamassa em um m2 de parede, prevê-se o consumo de 0,03 m³ de argamassa. Para a aplicação da argamassa à parede, estima-se a necessidade de 0,025 h de servente por m² de argamassa aplicada e de 0,5 h de servente por m³ de argamassa produzida. Nessas condições, para o item execução de camada de argamassa, o tempo de trabalho de servente corresponderá a:

• A. 130 h.
• B. 40 h.
• C. 525 h.
• D. 80 h.
• E. 60 h.

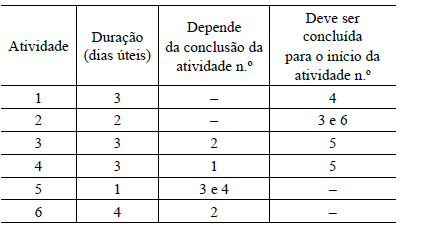

Considerem-se as relações de precedência entre as atividades 1, 2, 3, 4, 5 e 6, definidas no planejamento físico-financeiro de uma etapa de obra, e os tempos de duração de cada uma, conforme mostra a tabela.

Nessas condições, a menor duração total possível, em dias úteis, da etapa de obra composta por essas atividades será de

• A. 7 dias.
• B. 13 dias.
• C. 9 dias.
• D. 10 dias.
• E. 16 dias.

No planejamento e controle de custos de uma obra, a chamada Curva ABC é utilizada para

• A. identificar os itens de maior impacto sobre os custos da obra, seja devido à quantidade utilizada, seja ao seu custo unitário.
• B. programar e controlar o andamento da obra a partir da previsão e controle dos consumos acumulados de mão de obra, que são representados pela curva.
• C. analisar a relação benefício-custo, identificando os aspectos de maior custo social (externalidades negativas) da obra.
• D. programar e controlar o andamento da obra a partir da previsão e controle dos desembolsos acumulados, que são representados pela curva.
• E. analisar (analysing), orçar (budgeting) e controlar (controlling) os aspectos de maior custo ambiental negativo da obra.

As escadas servem para unir os diferentes níveis de uma construção. São normas que devem ser seguidas para a construção de escadas, EXCETO:

• A. A altura máxima e a largura mínima admitidas em uso coletivo são, respectivamente, 0,18 m e 0,27 m
• B. A altura máxima e a largura mínima admitidas em uso privativo são, respectivamente, 0,19 m e 0,25 m.
• C. Os pisos dos degraus apresentando saliências de até 0,02 m não serão computadas na dimensão mínima exigida.
• D. A proporção entre os planos horizontal e vertical dos degraus é definida pela expressão: 0,63 ≤ 2e + p ≤ 0,64 m.
• E. O lance não deve ter mais que 16 degraus ou, ainda, não exceder a 2,90 m de altura. Caso exceda tais valores, não será preciso intercalar um descanso intermediário (patamar).

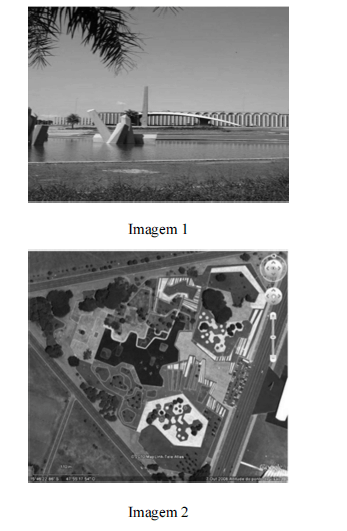

As imagens 1 e 2 abaixo mostram a Praça dos Cristais, localizada próxima ao Quartel General do Exército, no Setor Militar Urbano em Brasília. O projeto arquitetônico de Oscar Niemeyer, que conta com o paisagismo de Roberto Burle Marx, inclui um palanque em forma de cúpula alongada.

Considerando as imagens mostradas, julgue os itens que se seguem, em relação aos espaços livres, praças e parques.

Nas praças projetadas por Burle Marx, predominam as curvas, tal como se observa no projeto paisagístico representado na imagem 2.

• C. Certo
• E. Errado
