Questões sobre Topografia

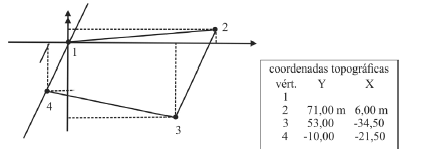

Tendo como referência a figura acima, julgue os seguintes itens, a respeito de topografia.

No terreno representado na figura acima, definido pela poligonal de vértices 1, 2, 3 e 4, as coordenadas topográficas do vértice 1 são 1 e 1.

• C. Certo
• E. Errado

Tendo como referência a figura acima, julgue os seguintes itens, a respeito de topografia.

Em um sistema de coordenadas topográficas, o eixo X está sempre direcionado para o norte.

• C. Certo
• E. Errado

Tendo como referência a figura acima, julgue os seguintes itens, a respeito de topografia.

Azimute é o ângulo medido a partir da direção norte, no sentido anti-horário, até o alinhamento de interesse.

• C. Certo
• E. Errado

Tendo como referência a figura acima, julgue os seguintes itens, a respeito de topografia.

O fundamento da topometria consiste na transferência, para uma folha de papel, por meio de projeções ortogonais, dos pontos localizados sobre a Terra e representados por sistemas de coordenadas.

• C. Certo
• E. Errado

O modelo terrestre (em topografia) que permite que a superfície terrestre seja representada por uma superfície fictícia definida pelo prolongamento do nível médio dos mares (NMM) por sobre os continentes é chamada pelo descrito na alternativa:

• A. Curvilíneo.
• B. Elipsoidal.
• C. Radial.
• D. Geoidal.

DATUM é um sistema de referência utilizado para o cômputo ou correlação dos resultados de um levantamento. Existem dois tipos de datums, os quais estão descritos na alternativa:

• A. Transversal e Radial.
• B. De nível e Vertical.
• C. Vertical e Horizontal.
• D. Elipsoidal e Geoidal.

A legenda de uma carta topográfica indica que em uma determinada localidade a declinação magnética em 1992 era de −17°28’, crescendo −7’ anualmente. Neste local, um azimute de 74° tomado em campo com bússola no ano de 2012 corresponde, em relação ao norte geográfico, a um azimute de

• A.

  54°19’

• B.

  54°12’

• C.

  93°48’

• D.

  93°55’

• E.

  91°28’

A confecção de uma carta exige, antes de tudo, o estabelecimento de um método segundo o qual, a cada ponto da superfície da Terra, corresponde um ponto da carta e vice-versa. Diversos métodos podem ser empregados para se obter essa correspondência de pontos, constituindo os chamados “sistemas de projeções”. Assinale a afirmação correta.

• A. A projeção Policônica é útil para regiões que se estendam na direção Norte-Sul, e pode ser utilizada em quaisquer latitudes.
• B. A projeção Cônica normal de Lambert contém duas linhas de contato com a superfície que nos fornece, em grandes áreas, um alto nível de deformação.
• C. A projeção Cônica normal de Lambert é indicada para regiões onde há predominância na extensão Norte-Sul. É muito utilizada em cartas destinadas à navegação.
• D. A projeção cilíndrica Transversa de Mercator (Tangente) é utilizada no SISTEMA UTM e é indicada para regiões onde há predominância na extensão Leste-Oeste. É muito utilizada em cartas destinadas à navegação.
• E. A projeção cilíndrica Transversa de Mercator (Secante) é utilizada no SISTEMA UTM. É a projeção adotada na produção das cartas topográficas do Sistema Cartográfico Nacional produzidas pelo IBGE.

No estado de São Paulo, a disponibilidade hídrica superficial distribui-se de maneira bastante desigual entre as diversas UGRHIs (Unidades de Gerenciamento de Recursos Hídricos). As UGRHIs classificadas como industrializadas – cinco no total – localizam-se na região sudeste do Estado, onde cerca de 90% do total de habitantes vivem em áreas urbanas. Quanto à disponibilidade hídrica, está correto afirmar que

• A. as UGRHIs industrializadas possuem taxas altas de tratamento de esgoto, quando comparadas às demais.
• B. a UGRHI 02 – Paraíba do Sul, é classificada na categoria de alta criticidade.
• C. as UGRHIs 05 – Piracicaba, Capivari e Jundiaí e 10 – Tietê/Sorocaba estão classificadas na categoria crítica.
• D. a UGRHI 06 – Alto Tietê, é classificada na categoria menos crítica, por apresentar a menor demanda em relação à vazão mínima.
• E. a UGRHI 07 – Baixada Santista, é classificada na categoria mais crítica, por apresentar a maior demanda em relação à vazão mínima.

Em um levantamento topográfico, é indicativo de declividade acentuada:

• A. a ausência de curvas de nível.
• B. curvas de nível muito próximas umas das outras.
• C. curvas de nível muito afastadas umas das outras.
• D. curvas de nível sinuosas.
• E. curvas de nível sem sinuosidade.
