Questões de Arquitetura da Fundação de Estudos e Pesquisas Sócio-Econômicos (FEPESE)

No AutoCAD® 2011, qual o comando modificador (command modifier) utilizado durante um comando de desenho (por exemplo, LINE) para localizar e utilizar um ponto médio entre dois pontos quaisquer?

• A.

  TT

• B.

  MID

• C.

  M2P

• D.

  FROM

• E.

  APPINT

Nos últimos anos, o número de escritórios de arquitetura que adotaram os programas de computador baseados na nova tecnologia BIM em detrimento dos usuais programas de CAD no processo projetual tem crescido de forma constante.

Sobre as tecnologias BIM e CAD, é correto afirmar:

• A.

  A sigla “BIM” significa “Building Informal Modeller” e a sigla “CAD” significa “Computer Architectural Design”.

• B.

  A plataforma CAD possui a vantagem de facilitar a integração entre projetos como, por exemplo, a verificação automática de interferências entre uma rede hidráulica e a estrutura da edificação.

• C.

  Caso dois escritórios técnicos de especialidades distintas precisem trabalhar de maneira colaborativa num mesmo projeto, devem optar pela plataforma CAD, já que esta é a única que possui recursos de coordenação da informação e compatibilização automática.

• D.

  A plataforma BIM se caracteriza pela junção entre a modelagem paramétrica do projeto e um banco de dados com informações sobre os elementos constituintes da edificação.

• E.

  O BIM agiliza e facilita a produção dos documentos técnicos de um projeto. No entanto, o CAD apresenta maior facilidade na modificação ou correção de projetos já em fase de obra, principalmente quando se trata de projetos de grande porte e complexos.

Sobre gerenciamento na construção civil, considerando o livro de Antonio Vieira Netto, Como gerenciar construções (São Paulo: Pini, 1988), é correto afirmar:

• A.

  O gerenciamento geral de um empreendimento compreende a atuação sobre as áreas de Projetos, Suprimentos, Recursos Financeiros e Construção.

• B.

  A execução do Projeto Básico de um empreendimento depende fundamentalmente da configuração conjunta entre o cronograma das obras, a necessidade dos fornecedores e a capacidade de produção dos projetistas.

• C.

  O gerenciamento de suprimentos compreende todas as atividades relacionadas com o atendimento das necessidades das obras quanto a detalhes construtivos, projetos complementares, levantamentos topográficos e sondagens geológicas.

• D.

  A elaboração de orçamentos confiáveis não deve prescindir da exata definição do BDI, percentual que contempla os custos diretos de um empreendimento, obra ou serviço e que, somado ao lucro, compõe o custo total.

• E.

  Programação significa a introdução do tempo no planejamento e deve ser concebida previamente à configuração da rede de precedências de modo a evitar a sua modificação ao longo do prazo estipulado no início dos trabalhos.

Considerando os métodos de planejamento de projetos, assinale a alternativa correta.

• A.

  O método PERT (também chamado gráfico de barras) é constituído por um sistema de eixos coordenados, representando-se no eixo das ordenadas as diversas atividades a executar e no eixo das abcissas, o tempo.

• B.

  O Diagrama de Gantt se utiliza de arcos e círculos para representar, respectivamente, as atividades (que consomem tempo para serem realizadas) e os eventos (sem duração).

• C.

  O procedimento mais eficaz para evitar o incremento na duração do caminho crítico e, portanto, o adiamento do prazo final é dotar as atividades críticas de folgas equivalentes à sua complexidade.

• D.

  A diferença fundamental entre CPM e PERT é que o primeiro é um modelo probabilístico, por se utilizar da probabilidade na estimação da duração das atividades; já o segundo é um modelo determinístico, isto é, não utiliza tempos aleatórios para as atividades.

• E.

  O método CPM corresponde à configuração da rede de atividades de um projeto, suas interdependências e durações a fim de prever o “caminho crítico”, ou seja, a sequência que consome mais tempo do início ao fim.

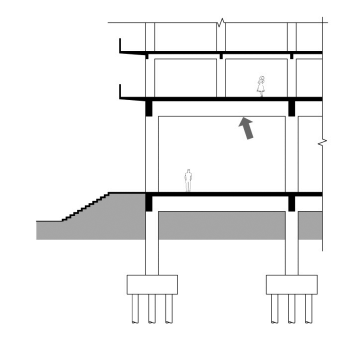

Conside a figura abaixo, que ilustra uma parte de uma seção de um edifício com estrutura de concreto armado:

Assinale a alternativa que melhor corresponde ao elemento estrutural indicado pela seta.

• A.

  Viga Gerber

• B.

  Viga deitada

• C.

  Viga invertida

• D.

  Viga Vierendeel

• E.

  Viga de transição

Em um projeto de arquitetura, as esquadrias desempenham a função de comunicação com o meio exterior, aliada a questões como segurança, estética, estanqueidade e outras. Nesse sentido, a esquadria deve ser criteriosamente escolhida a fim de contribuir para o bom desempenho da edificação.

Em relação a esse assunto, assinale a alternativa correta.

• A.

  As janelas do tipo projetante-deslizante (maxim-ar) são ideais para utilização em pavimentos térreos com circulação de pedestres.

• B.

  A pingadeira consiste em uma peça horizontal cuja superfície superior apresenta uma inclinação adequada, saindo do plano da janela. Sua aplicação tem por função minimizar a infiltração de água.

• C.

  As janelas de abrir com eixo vertical possuem um uso bastante restrito por apresentar reduzida abertura do vão, sempre abaixo dos 50%.

• D.

  As janelas de tombar possuem o eixo fixo de rotação na extremidade superior. O movimento de abertura da folha pode ser para dentro ou para fora da edificação.

• E.

  A janela do tipo guilhotina tem sua abertura pautada no deslizamento de suas folhas por um eixo horizontal, apresentando apenas 50% de liberação total do vão.

O conhecimento dos fatores climáticos do local de um projeto é fundamental para o posicionamento dos ambientes, especificação dos materiais construtivos, dimensionamento dos elementos de vedação, objetivando a manutenção do interior da edificação na zona de conforto bioclimático e minimização do consumo energético.

Considerando o exposto e analisando a planta ilustrada acima de uma edificação num terreno amplo e sem vizinhos, situada em Santa Catarina, orientada como indicado pelo símbolo do Norte, assinale a alternativa correta:

• A.

  Se a planta baixa em questão pertencer a uma residência, o melhor ambiente para um dormitório é o de no 2.

• B.

  Para os ambientes nos 1 e 3, é altamente aconselhável a utilização de brises, de preferência horizontais aos verticais, defronte às janelas.

• C.

  Sugere-se a plantação de árvores caducas próximas às janelas dos ambientes nos 4 e 5 como forma de reduzir a entrada de luz do sol no verão e permitir a incidência solar direta pelas janelas no inverno.

• D.

  Por esta edificação estar situada num estado de clima temperado úmido, a utilização de uma parede de trombe para a face sul dos ambientes nos 3, 4 e 5 é muito útil para arrefecer os ambientes durante os meses de inverno.

• E.

  O dia de maior incidência solar na face norte da edificação será no solstício de verão. Assim, deve-se aumentar a largura do beiral sobre essa face de modo a ampliar a área de sombreamento.

A figura abaixo ilustra alguns tipos de patologias em estruturas de concreto armado e paredes de alvenaria passíveis de ocorrer em construções.

Assinale a alternativa que apresenta corretamente as patologias indicadas na figura, suas causas e soluções.

• A.

  A patologia indicada pelo no 4 consiste em fissuras provocadas pela flexão composta (flexocompressão). Para evitá-las, deve-se aumentar a taxa de aço na parte superior da viga e aumentar a relação água/cimento.

• B.

  As fissuras de no 6 e 7 indicam o superdimensionamento de vergas e contravergas das aberturas que causam sobrecarga nas fiadas da alvenaria. Neste caso, eliminam-se as vergas e contravergas.

• C.

  As patologias de no 1 e 2 são chamadas de “fissuras de assentamento plástico” e são causadas pelo número insuficiente de estribos em pontos críticos dos pilares.

• D.

  A patologia de no 5 é denominada “fissuras por dessecamento superficial” e é causada pela água exsudada. O procedimento para evitar tal patologia é concretar as lajes em dias de alta temperatura, baixa umidade do ar e muito vento.

• E.

  As fissuras indicadas pelo no 3 são causadas quando as tensões principais de tração atuantes na flexão da viga atingem a resistência à tração do concreto. Para evitá-las, deve-se dimensionar corretamente a armadura destinada a resistir completamente à flexão.

Na apresentação da folha para desenho técnico, o desenho principal, se houver, no espaço para desenho, é colocado:

• A. acima e à direita.
• B. acima e no centro.
• C. acima e à esquerda.
• D. abaixo e à direita.
• E. abaixo e à esquerda.

O elemento inclinado de um telhado que age como "calha", conduzindo a água da chuva na direção do escoamento, é chamado de:

• A. asna.
• B. oitão.
• C. rincão.
• D. espigão.
• E. cumeeira.
