Questões de Arquitetura da Fundação Mariana Resende Costa (FUMARC)

Analise as afirmações a seguir, no que diz respeito à topografia:

I. Norte magnético é para onde apontam as agulhas da bússola.

II. Geodésia é a parte da cartografia que tem por objetivo o estudo da forma e dimensões da terra. A geodésia, em seus trabalhos, leva em consideração a esfericidade da terra e a refração do raio visual.

III. Topografia: (TOPOS = plano inclinado e GRAFIA = descrição, desenho). Trata da representação gráfica da superfície terrestre num plano horizontal (plano topográfico) de projeção.

IV. Curva de nível é o lugar geométrico dos pontos de cotas diferentes, ou seja, são linhas que ligam pontos, na superfície do terreno, que não têm a mesma cota em relação a um plano horizontal.

As afirmações INCORRETAS são:

• A.

  I e II, apenas.

• B.

  III e IV, apenas.

• C.

  I, II e III, apenas.

• D.

  II, III e IV, apenas.

A representação plani-altimétrica de terrenos acidentados se dá através do traçado de curvas de nível de cotas inteiras, escolhidas em função da natureza do terreno e da escala em que o mesmo será representado. Quando as linhas estão muito próximas entre si, apresenta

• A.

  maior declive.

• B.

  linha de talvegue.

• C.

  vertente.

• D.

  garganta.

A pressão na rede pública é insuficiente para abastecer um reservatório elevado. Emprega-se um reservatório em cota reduzida, até mesmo abaixo do nível do meio-fio, e daí a água é bombeada para um reservatório elevado, do qual partirá a rede de distribuição interna, por gravidade. Na base da linha de aspiração, do reservatório em cota reduzida, existe um dispositivo com a função de impedir que a água retorne para o reservatório. Assinale a afirmativa que identifique esse dispositivo:

• A.

  Bóia.

• B.

  Crivo.

• C.

  Válvula de retenção.

• D.

  Válvula de descarga.

Para impedir o acesso de gases ao ambiente é necessário que a peça possua um fecho hídrico. Assinale a alternativa em que todas as peças possuem fecho hídrico.

• A.

  Mictório sifonado, ralo seco e sifão.

• B.

  Sifão, Vaso sanitário e ralo seco.

• C.

  Joelho 90° com visita, caixa sifonada e ralo seco.

• D.

  Vaso sanitário, ralo sifonado e caixa sifonada.

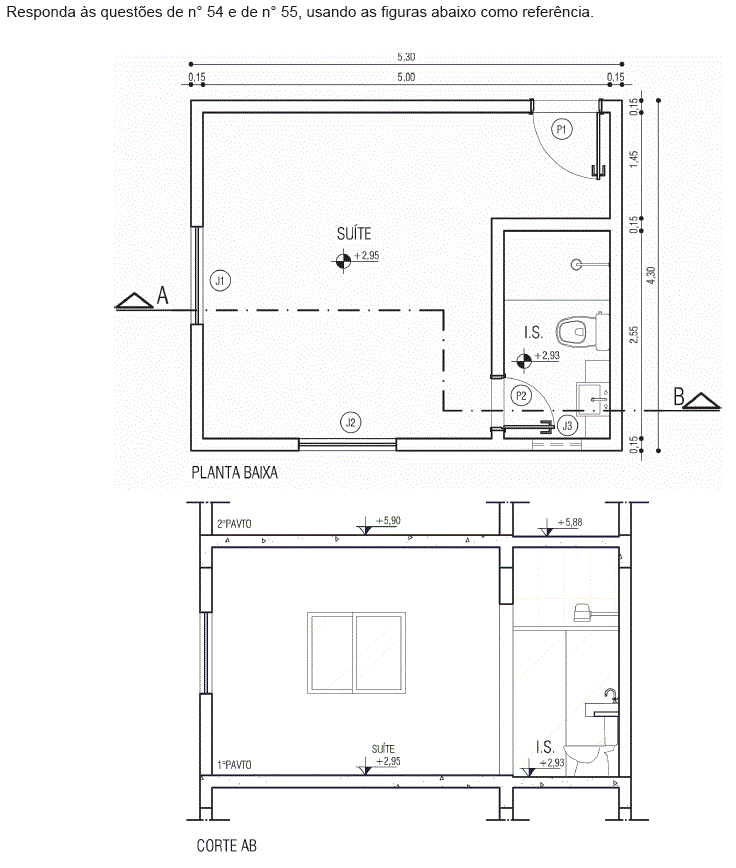

Analise as informações abaixo com o desenho em questão e assinale com V (verdadeiro) ou F (falso):

( ) Está faltando ser representada a janela J3 no Corte AB.

( ) A janela J2 foi equivocadamente desenhada no Corte AB.

( ) Está faltando ser representada a porta P1 no Corte AB.

( ) A janela J3 foi desenhada na planta baixa com linha de projeção, sendo que o correto é linha contínua.

A sequência correta é:

• A.

  ( V ) ( F ) ( V ) ( V ).

• B.

  ( F ) ( V ) ( V ) ( V ).

• C.

  ( F ) ( V ) ( F ) ( F ).

• D.

  ( V ) ( F ) ( F ) ( F ).

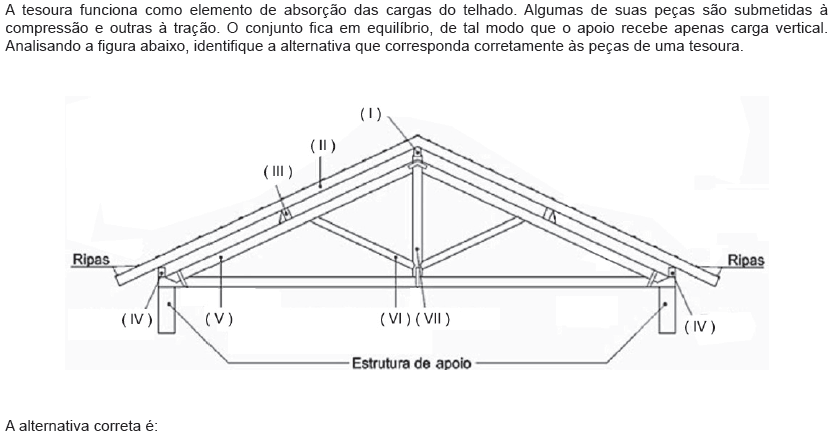

• A.

  I – Cumeeira; III – Escora; VI - Perna.

• B.

  II – Caibro; IV – Terça; VII - Pendural.

• C.

  IV – Frechal; VI – Escora; VII - Pendural.

• D.

  II – Terça; III – Calço; V – Perna.

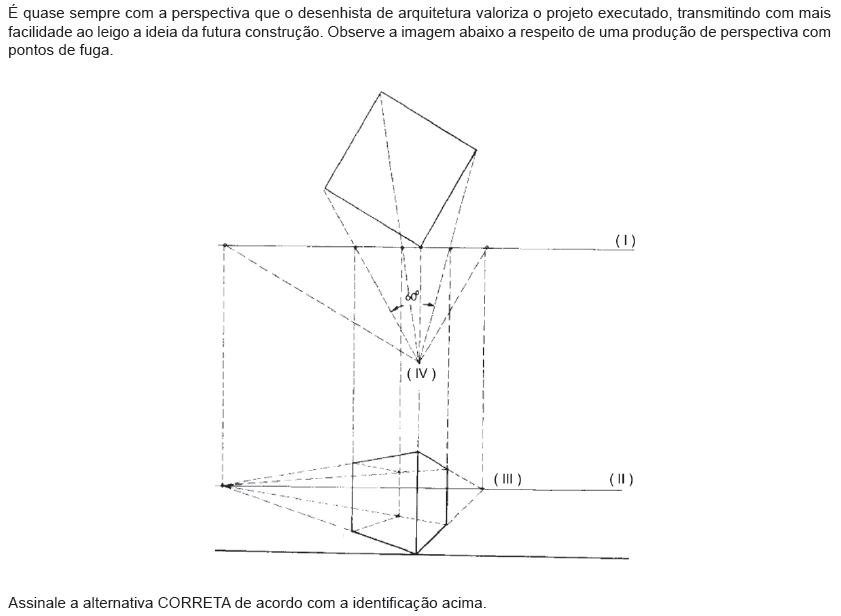

• A.

  I – Linha de Quadro.

• B.

  II - Linha de Terra.

• C.

  III – Ponto de Vista.

• D.

  IV – Ponto de Fuga.

Observe a perspectiva abaixo e marque a alternativa que corresponde à vista indicada pela seta

• A.



• B.



• C.



• D.



O reservatório de água de uma escola tem capacidade de armazenamento de 8.000 litros. A base do reservatório é quadrada e possui 2 metros de lado. Assinale a alternativa que indica a altura da caixa d’água.

• A.

  20 centímetros.

• B.

  2 metros.

• C.

  20 metros.

• D.

  200 metros.

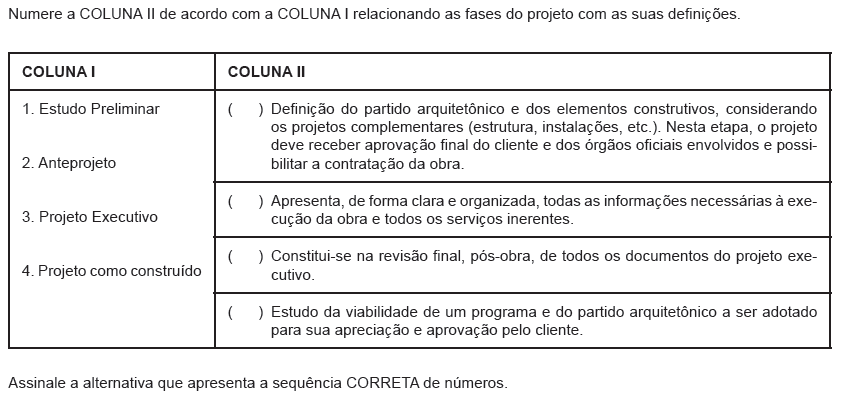

• A.

  ( 1 ) ( 2 ) ( 3 ) ( 4 ).

• B.

  ( 2 ) ( 3 ) ( 4 ) ( 1 ).

• C.

  ( 3 ) ( 4 ) ( 1 ) ( 2 ).

• D.

  ( 4 ) ( 1 ) ( 2 ) ( 3 ).
