Questões sobre Modelo de Entidade-Relacionamento

Considerando o modelo entidade-relacionamento utilizado para a modelagem de bancos de dados relacionais, um atributo A de um conjunto de entidades pode ser calculado em função de outros atributos desse mesmo conjunto de entidades. Nesse caso, o atributo A recebe a denominação de atributo

• A. derivado.
• B. externo.
• C. interno.
• D. postergado.
• E. restrito.

Com base nos modelos de banco de dados, julgue os itens subsequentes. São empregados no projeto de aplicações de um banco de dados o modelo entidade-relacionamento (MER), que é um modelo representacional, e suas variações.

• C. Certo
• E. Errado

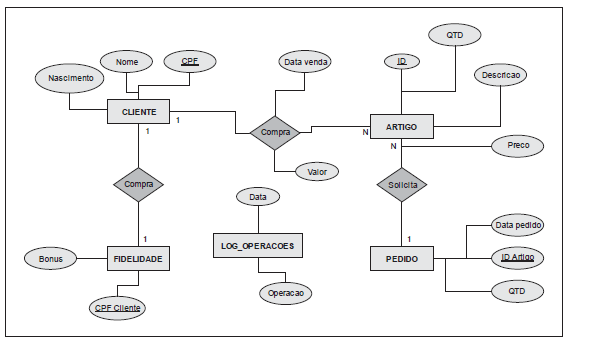

Considere o Diagrama Entidade-Relacionamento:

De acordo com o DER acima, a tabela corretamente criada em SQL é:

• A.
• B.
• C.
• D.
• E.

Suponha um diagrama entidades-relacionamentos representando o tipo entidade EMPREGADO relacionando-se com o tipo entidade DEPARTAMENTO através do tipo relacionamento TRABALHA_PARA, isto é, empregados trabalham para departamentos. No tipo relacionamento TRABALHA_PARA, a razão de cardinalidade 1:N entre DEPARTAMENTO e EMPREGADO indica que

• A. um empregado pode trabalhar para vários departamentos.
• B. um empregado pode trabalhar para, no máximo, N departamentos.
• C. um departamento pode ter vários empregados trabalhando para ele.
• D. um departamento deve ter pelo menos N empregados trabalhando para ele.
• E. EMPREGADO é um tipo de entidade fraca em relação a DEPARTAMENTO.

Na terminologia do modelo relacional de banco de dados, uma tabela é chamada de relação. Nessa terminologia, as denominações correspondentes a uma linha e a uma coluna de uma tabela, respectivamente, são

• A. campo e atributo.
• B. registro e campo.
• C. registro e arquivo.
• D. tupla e atributo.
• E. tupla e campo.

Considere as seguintes afirmações sobre modelagem Entidade-Relacionamento: I. Relacionamentos n x m podem ser substituídos por uma entidade. II. Relacionamentos 1x1 podem ser eliminados, unificando-se as entidades. III. No caso da necessidade que um relacionamento seja mantido no histórico, é necessário criar atributos que indiquem a validade desse relacionamento. Está correto o que consta em

• A. I, II e III.
• B. I e III, apenas.
• C. II e III, apenas.
• D. I e II, apenas.
• E. III, apenas.

Qual das operações abaixo não é uma operação do modelo relacional de banco de dados?

• A. Adição
• B. Diferença
• C. Divisão
• D. Junção
• E. Projeção

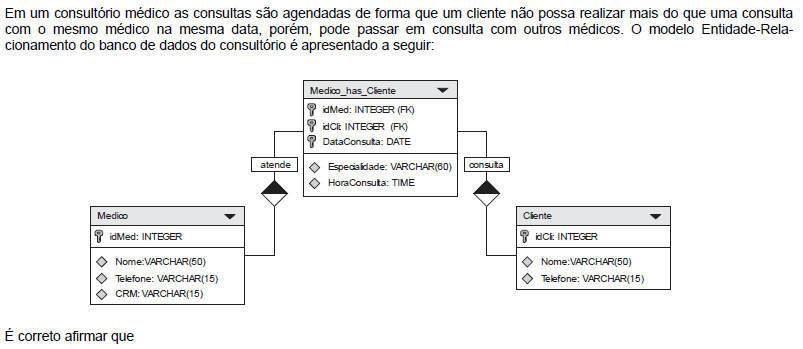

• A. a tabela Cliente não está na Primeira Forma Normal.
• B. o campo idMed é chave estrangeira na tabela Medico e chave primária na tabela Medico_has_Cliente.
• C. a tabela Medico_has_Cliente não está na Segunda Forma Normal.
• D. a chave primária da tabela Medico_has_Cliente deve ser apenas DataConsulta.
• E. a tabela Medico_has_Cliente não é necessária. Deve-se ligar as tabelas Medico e Cliente em um relacionamento de grau 1:n.

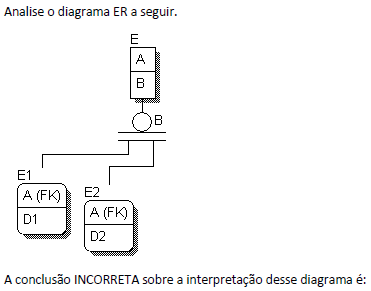

• A. E2 é uma especialização de E;
• B. o atributo A é identificador de E2;
• C. E1 possui um atributo B;
• D. E1 e E2 têm entre si um relacionamento 1:n;
• E. B é o atributo discriminador de subtipo.

O modelo Entidade-Relacionamento define, no contexto da análise estruturada, os dados mantidos pelo sistema, os depósitos de dados do diagrama de fluxo de dados, e considera os dados independentemente do processamento que os transforma. Também conhecido por Diagrama Entidade-Relacionamento, segundo Peter Chen, utiliza os símbolos abaixo. • linhas para ligar atributos a conjuntos-entidade e conjuntos-entidade a conjuntos-relacionamento.

• S1 para representar atributos.

• S2 para representar conjuntos-entidade.

• S3 para representar conjuntos-relacionamento.

S1, S2 e S3 são, respectivamente, os seguintes símbolos:

• A. círculos, elipses e retângulos
• B. losangos, triângulos e círculos
• C. elipses, retângulos e losangos
• D. triângulos, círculos e elipses
• E. retângulos, losangos e triângulos
