Questões sobre UML

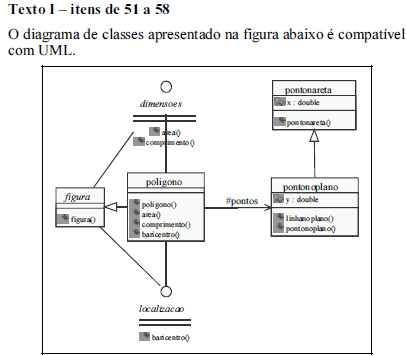

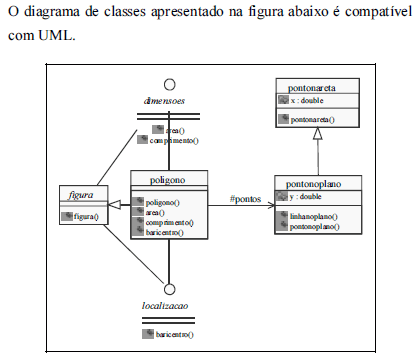

Com relação ao diagrama de classes ilustrado no texto acima, julgue os itens que se seguem.

Os atributos “x” e “y”, da classe “pontonoplano”, não podem ser modificados diretamente por métodos de “poligono”.

• C. Certo
• E. Errado

Com relação ao diagrama de classes ilustrado no texto acima, julgue os itens que se seguem.

A classe “figura” é uma classe abstrata e, portanto, não pode ser instanciada.

• C. Certo
• E. Errado

Com relação ao diagrama de classes ilustrado no texto I, julgue os itens que se seguem.

A classe “poligono” apresenta relacionamentos de herança e associação.

• C. Certo
• E. Errado

Com relação ao diagrama de classes ilustrado no texto I, julgue os itens que se seguem.

Não há relacionamentos de agregação mostrados na figura. Entretanto, o modelo do relacionamento entre “poligono” e “pontonareta” pode ser modificado para uma relação de agregação, sem alteração na concepção do modelo, uma vez que essa relação é navegável apenas em um sentido.

• C. Certo
• E. Errado

Com relação ao diagrama de classes ilustrado no texto I, julgue os itens que se seguem.

Os atributos “x” e “y”, da classe “pontonoplano”, não podem ser modificados diretamente por métodos de “poligono”.

• C. Certo
• E. Errado

Com relação ao diagrama de classes ilustrado no texto I, julgue os itens que se seguem.

A classe “figura” é uma classe abstrata e, portanto, não pode ser instanciada.

• C. Certo
• E. Errado

Considerando a possibilidade de implementação das classes do diagrama ilustrado no texto I em linguagem Java®, julgue os itens seguintes.

A classe “poligono” deve implementar todas as funções de “dimensoes” e “localizacao”, assim como as funções abstratas de “figura”.

• C. Certo
• E. Errado

Considerando a possibilidade de implementação das classes do diagrama ilustrado no texto I em linguagem Java®, julgue os itens seguintes.

As interfaces “dimensoes” e “localizacao” devem ser implementadas nos componentes Dimensoes.java e Localizacao.java, respectivamente. Esses componentes, entretanto, não conterão nenhuma implementação para as funções destas interfaces.

• C. Certo
• E. Errado

Considerando a possibilidade de implementação das classes do diagrama ilustrado no texto I em linguagem Java®, julgue os itens seguintes.

O atributo “pontos”, em objetos do tipo “poligono”, não pode ser modificado após a instanciação do objeto.

• C. Certo
• E. Errado

Considerando a possibilidade de implementação das classes do diagrama ilustrado no texto I em linguagem Java®, julgue os itens seguintes.

Não é possível concluir, com base no diagrama ilustrado, quais são as funções abstratas de “figura”.

• C. Certo
• E. Errado
