Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2015

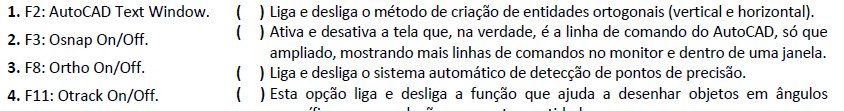

O teclado exerce inúmeras funções nos comandos do AutoCAD. Associe corretamente as teclas às suas funções.

A sequência está correta em

• A. 1, 2, 3, 4.
• B. 2, 1, 4, 3.
• C. 3, 1, 2, 4.
• D. 3, 2, 4, 1.

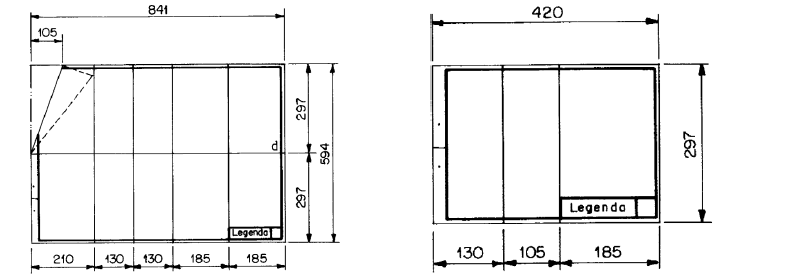

Os formatos das folhas para apresentação de projetos são normatizados pela ABNT. Analise os apresentados a seguir, considerando as dimensões em milímetros.

Os formatos das folhas apresentadas anteriormente, da esquerda para direita, são, respectivamente:

• A. A0 e A1.
• B. A1 e A3.
• C. A1 e A2.
• D. A2 e A3.

“O produto final de um planejamento é o ___________________, que constitui uma importante ferramenta de gestão porque apresenta de maneira fácil de ser lida a posição de cada atividade ao longo do tempo, representado sobre a forma de gráfico de Gantt.” Assinale a alternativa que completa corretamente a afirmativa anterior.

• A. projeto
• B. orçamento
• C. cronograma
• D. diagrama de rede

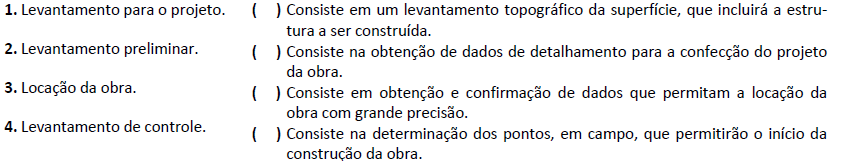

Os levantamentos para locação de obras podem ser de maior ou menor complexidade, dependendo da forma do terreno, da importância da estrutura a ser locada e da amplitude da obra.

A sequência está correta em

• A. 4, 3, 2, 1.
• B. 3, 1, 2, 4.
• C. 2, 4, 1, 3.
• D. 2, 1, 4, 3.

A mira é um instrumento topográfico que pode ser empregado para efetuar o nivelamento das marcas ou pontos engastados sobre uma dada estrutura, com a precisão exigida. Na mira apresentada a seguir, a leitura da linha AB, em milímetros, corresponde a:

• A. 2495.
• B. 3550.
• C. 4995.
• D. 5500.

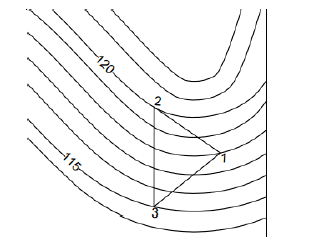

Curvas de nível são isolinhas de altitude, ou seja, linhas que representam todos os pontos do terreno de mesma altitude. Nesse sentido, analise as curvas de nível da figura a seguir.

De acordo com as curvas de nível da figura anterior, os trechos 1‐2, 2‐3 e 3‐1 estão, respectivamente, em:

• A. Aclive, declive e aclive.
• B. Aclive, aclive e declive.
• C. Declive, aclive e declive.
• D. Declive, declive e aclive.

Uma edificação tem população prevista de 100 pessoas. Sabe‐se que a reserva deve ser feita para dois dias, que o consumo per capita é de 200 litros/dia, e que o reservatório inferior comporta 60% do volume total. O volume de água do reservatório superior, em litros, desconsiderando a reserva técnica de incêndio é:

• A. 16000.
• B. 20000.
• C. 24000.
• D. 40000.

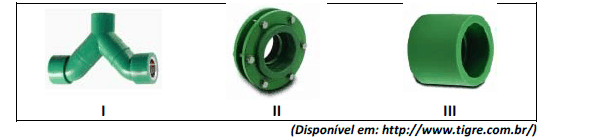

A seguir são apresentadas algumas conexões utilizadas em sistemas prediais de água fria e quente.

As conexões I, II e III representam sequencialmente:

• A. Tê misturador – bucha – união.
• B. Curva de raio longo – cap – luva.
• C. Tê misturador – união dupla – luva.
• D. Tê de passagem lateral – bucha – cap.

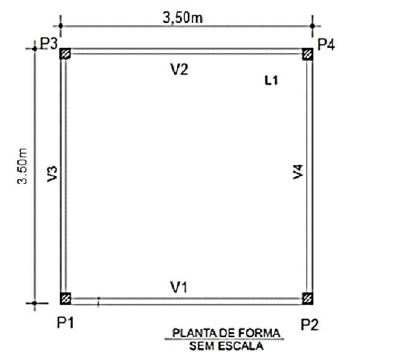

Analise a planta de formas e as informações para um pavimento a seguir.

 Pilares (P1, P2, P3, P4): 30 cm x 30 cm;

 Vigas (V1, V2, V3, V4): 15 cm x 40 cm; e,

 Laje (L1) o espaço interno entre vigas, com espessura de 10 cm.

O volume geométrico de concreto, em m³, das vigas (desprezando a área dos pilares) e da laje desse pavimento é, respectivamente:

• A. 0,214 e 1,024.
• B. 0,214 e 1,024.
• C. 0,600 e 1,120.
• D. 0,840 e 1,024.

Fissuras e outros problemas nas alvenarias de paredes costumam gerar altos custos de recuperação e, ainda, causam grande insatisfação aos proprietários de imóveis. Para se evitar esse tipo de patologia, uma etapa importante a ser considerada é a união entre a alvenaria de vedação com blocos cerâmicos e o pilar. De acordo com o exposto, analise as afirmativas a seguir.

I. A solução mais recomendada para evitar trincas nessa ligação é o uso de tela galvanizada de fios com diâmetro em torno de 1 mm, com malha de 15 x 15 mm.

II. O tamanho da tela deve ser proporcional à largura da parede. Mas o comprimento total da tela padrão é de 50 cm, ficando com dobra de 10 cm para cima junto ao pilar e outra dobra de 40 cm assentada na junta horizontal entre os blocos.

III. O objetivo é criar uma ligação que favoreça o descolamento da alvenaria em relação ao pilar e, ao mesmo tempo, aumente as tensões na argamassa de assentamento.

Está(ão) correta(s) a(s) afirmativa(s)

• A. I, II e III.
• B. I, apenas.
• C. III, apenas.
• D. I e II, apenas.
