Questões sobre Área: Mecânica

A figura seguinte ilustra o uso de uma escala específica na medição de duas peças.

Com referência à figura, julgue os próximos itens.

Os comprimentos A e B são iguais a 49 mm e 18 mm, respectivamente.

• C. Certo
• E. Errado

A figura seguinte mostra uma medição efetuada com um paquímetro em que a unidade de medida é o milímetro (mm).

Com relação à figura apresentada, em que se indica a coincidência entre a escala fixa e a escala móvel no paquímetro, julgue os itens subsecutivos.

O valor da medição indicada é de 25,25 mm.

• C. Certo
• E. Errado

A figura seguinte mostra uma medição efetuada com um paquímetro em que a unidade de medida é o milímetro (mm).

Com relação à figura apresentada, em que se indica a coincidência entre a escala fixa e a escala móvel no paquímetro, julgue os itens subsecutivos.

A resolução do referido paquímetro é de 0,02 mm.

• C. Certo
• E. Errado

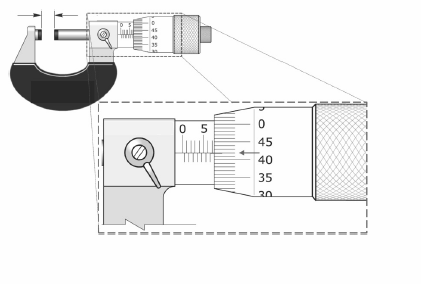

Na figura seguinte, é mostrada uma medição com um micrômetro, indicando-se a coincidência entre a escala fixa e a escala do tambor.

Considerando que o passo da rosca do parafuso do micrômetro seja igual a 0,5 mm, julgue os itens seguintes, relativos à figura.

O valor da medição indicada corresponde a 7,92 mm.

• C. Certo
• E. Errado

Na figura seguinte, é mostrada uma medição com um micrômetro, indicando-se a coincidência entre a escala fixa e a escala do tambor.

Considerando que o passo da rosca do parafuso do micrômetro seja igual a 0,5 mm, julgue os itens seguintes, relativos à figura.

A resolução do micrômetro é de 0,01 mm.

• C. Certo
• E. Errado

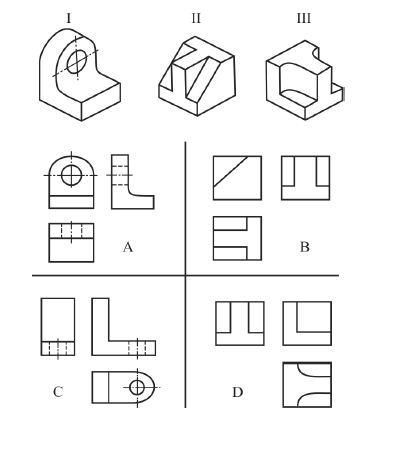

As figuras I, II e III representam peças cujas vistas estão mostradas nas figuras A, B, C e D.

Com base nessas informações e nas figuras, julgue os itens a seguir.

A figura C apresenta as vistas da peça I.

• C. Certo
• E. Errado

A figura a seguir mostra um mancal com a indicação dos seguintes parâmetros operacionais: folga, velocidade de rotação do eixo, temperatura e carga.

Com referência ao mancal mostrado, julgue os próximos itens, a respeito da ação da viscosidade do óleo lubrificante sobre os parâmetros indicados.

Se forem pequenas as folgas entre as superfícies, devem ser utilizados lubrificantes pouco viscosos.

• C. Certo
• E. Errado

A figura a seguir mostra um mancal com a indicação dos seguintes parâmetros operacionais: folga, velocidade de rotação do eixo, temperatura e carga.

Com referência ao mancal mostrado, julgue os próximos itens, a respeito da ação da viscosidade do óleo lubrificante sobre os parâmetros indicados.

Quanto maior for a velocidade de rotação do eixo do mancal, menor deverá ser a viscosidade do óleo lubrificante a ser utilizado.

• C. Certo
• E. Errado

A figura a seguir mostra um mancal com a indicação dos seguintes parâmetros operacionais: folga, velocidade de rotação do eixo, temperatura e carga.

Com referência ao mancal mostrado, julgue os próximos itens, a respeito da ação da viscosidade do óleo lubrificante sobre os parâmetros indicados.

Quanto maior for a carga exercida sobre as superfícies, maior deverá ser a viscosidade do óleo a ser utilizado.

• C. Certo
• E. Errado

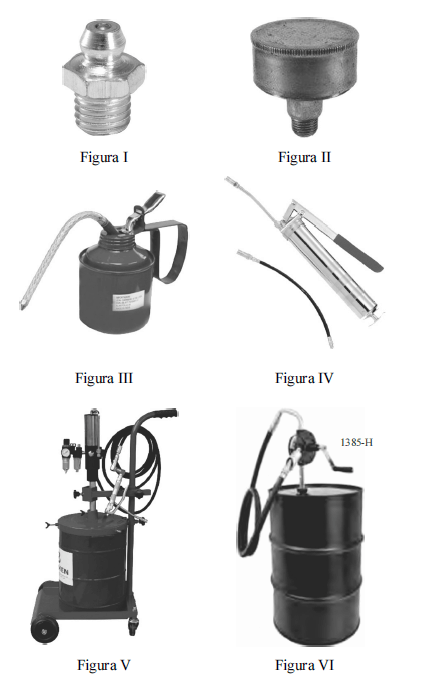

As figuras de I a VI a seguir mostram componentes e ferramentas empregados na prática de lubrificação.

A respeito das figuras mostradas, julgue os itens subsequentes.

A figura III mostra uma almotolia, destinada à lubrificação manual mediante óleos lubrificantes.

• C. Certo
• E. Errado
