Dos cinco símbolos apresentados a seguir, o único que NÃO está previsto na NBR 5444:1989 (símbolos gráficos para instalações elétricas prediais) para representar algum tipo de transformador é:

• A.
• B.
• C.
• D.
• E.

O diâmetro nominal (também conhecido como bitola nominal) de uma tubulação de aço carbono é a medida de referência para a tubulação e corresponde ao diâmetro:

• A. médio para qualquer medida
• B. interno para tubos de 1/8" a 12
• C. interno para tubos de 14" a 36".
• D. externo para tubos de 1/8" a 12
• E. externo para tubos de 14" a 36".

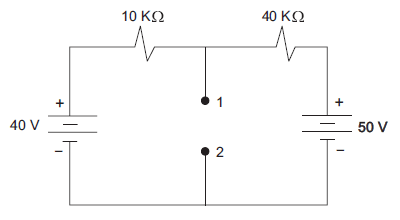

Uma carga resistiva é colocada entre os pontos 1 e 2 do circuito de corrente contínua mostrado na figura acima. A carga deve absorver 1/3 da potência total fornecida pelas duas fontes de tensão. O valor dessa carga, em kW, deve ser de:

• A.
• B. 4
• C. 8
• D. 12
• E.

Duas tubulações de aço com o mesmo diâmetro nominal e schedule (séries) diferentes apresentam variação das seguintes medidas:

• A. diâmetro externo e boca para flange
• B. diâmetro interno e espessura
• C. espessura e diâmetro externo.
• D. raio de curvatura de conexões e diâmetro interno
• E. boca para flange e raio de curvatura de conexões

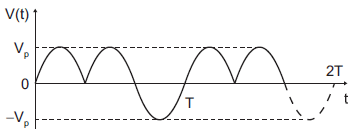

A figura ilustra um sinal de tensão periódico formado por semiciclos senoidais. O valor eficaz da tensão V(t) é:

• A.
• B.
• C.
• D.
• E.

Os materiais flexíveis comumente utilizados para isolamento térmico são:

• A. cortiça, amianto e lã de vidro.
• B. amianto, lã de vidro e lã mineral
• C. lã de vidro, lã mineral e hidrossilicato de Ca
• D. lã mineral, hidrossilicato de Ca e cortiça
• E. hidrossilicato de Ca, cortiça e amianto.

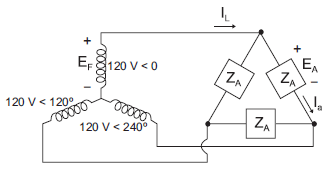

A figura acima ilustra um gerador tipo Y ligado a uma carga trifásica tipo Δ equilibrada. Se Z_A=(6 + j8)Ω, os módulos das correntes I_a e I_L são, em Ampères, respectivamente:

• A. 12  e 36
• B. 12  e 12
• C. 12 e 12
• D. 36 e 36
• E. 36 e 12

Os purgadores de vapor têm a finalidade de:

• A.

  separar e eliminar os gases vaporizados em uma tubulação.

• B.

  separar e eliminar os líquidos condensados em uma tubulação

• C. regular a pressão de vapor
• D. regular a temperatura de vaporização.
• E. regular a temperatura de condensação.

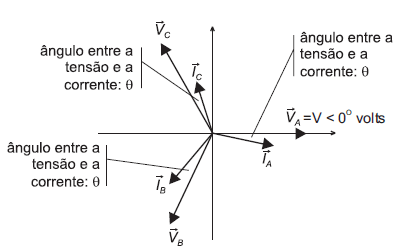

Considerando que o diagrama fasorial acima representa as tensões de fase em uma carga trifásica equilibrada na configuração estrela e suas correntes correspondentes, é correto afirmar que a:

• A. corrente  possui ângulo de (150º − ) e o fator de potência é igual ao cos .
• B. tensão possui ângulo de + 150º e a corrente  possui ângulo de −120º.
• C. tensão  possui ângulo de −90º e a carga é resistiva.
• D. tensão  possui ângulo de −90º e o fator de potência é igual ao cos .
• E. tensão  possui ângulo de −90º e o fator de potência é igual ao cos .

Um tubo com costura pode ter o cordão de solda nas posições

• A. circunferencial e escalonado
• B. longitudinal e circunferencial
• C. longitudinal e helicoidal
• D. helicoidal e circunferencial
• E. escalonado e longitudinal
