Questões de Conhecimentos Técnicos de um determinado Cargo/Área da EXATUS / EXATUSPR Promotores de Eventos e Consultorias

Os resistores de precisão possuem cinco faixas, ou seja, cinco cores. Desta forma, assinale a alternativa que corresponde ao valor da resistência de um resistor de precisão com as cores vermelho, verde, azul, laranja e prata:

• A. 256k+/- 10%.
• B. 168k +/- 5%.
• C. 265000+/- 2%.
• D. 256000 +/- 5%.

A eletrônica é o campo da ciência e da engenharia que trata dos dispositivos eletrônicos e de sua utilização. É a parte da física que estuda e utiliza as variações de grandezas elétricas para captar, transmitir e processar informações. Com relação às grandezas elétricas e suas unidades de medida, assinale a alternativa incorreta:

• A. o produto (V.A) resulta em resistência que é medida em Ohm.
• B. a divisão (V/A) resulta em resistência que é medida em Ohm.
• C. a divisão (C/s) resulta em corrente que é medida em Ampére.
• D. o produto (F.V) resulta em carga elétrica que é medida em Coulomb.

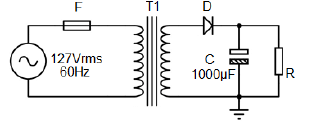

O circuito retificador de meia onda mostrado na figura abaixo possui uma tensão de pico no enrolamento secundário do transformador no valor de 12,73V, considerando o ruído, diodo ideal e que a corrente de carga é de 60mA, o valor da tensão média na carga será:

• A. 12,03V.
• B. 12,73V.
• C. 12,23V.
• D. 12,53V.

Com base no funcionamento dos circuitos retificadores, assinale a alternativa correta:

• A. utilizando um circuito retificador de onda completa com tomada central é possível obter uma tensão de saída que seria o dobro do valor da tensão de um circuito retificador em ponte, com o mesmo transformador.
• B. um circuito retificador de onda completa em ponte possui uma queda de tensão de dois diodos a cada semiciclo e a frequência do ruído na carga é metade da frequência de entrada.
• C. em um circuito retificador de onda completa com tomada central o valor da corrente média nos diodos é igual à metade da corrente na carga.
• D. o circuito retificador de meia onda apresenta menor nível de ruído quando comparado aos retificadores de onda completa.

A usina hidrelétrica de Itaipu fornece energia elétrica para o Brasil e Paraguai, sendo distribuída com uma frequência de 60Hz para o Brasil e 50Hz para o Paraguai. Considerando um valor de tensão eficaz de 220V, assinale a alternativa incorreta:

• A. os valores das tensões de pico e de pico a pico serão os mesmos tanto para o Brasil quanto para o Paraguai.
• B. a velocidade angular da rede será menor em território paraguaio.
• C. o período do sinal será maior no Brasil do que no Paraguai.
• D. nenhuma das alternativas anteriores.

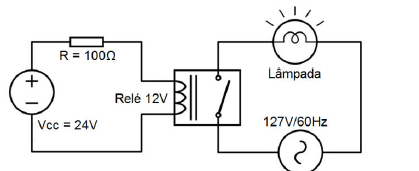

Deseja-se realizar o acionamento eletrônico de uma lâmpada de 127Vca por meio de um relé de 12Vcc. Para tanto, tem-se disponível um sinal CC de 24V, conforme figura. O resistor mostrado no circuito abaixo deverá ter uma potência calculada de:

• A. 1,44W.
• B. 2,88W.
• C. 720mW.
• D. 3,6W.

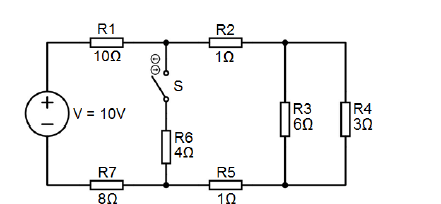

No circuito esquematizado abaixo, S é uma chave seletora. De acordo com a posição da chave, assinale a alternativa correta:

• A.
• B.
• C.
• D.

Para os circuitos dados abaixo, os valores dos capacitores são fixos, onde C1 = 100μF/10V e C2 = 100μF/16V. Assinale a alternativa em que a fonte de alimentação fornece maior quantidade de carga elétrica:

• A.
• B.
• C.
• D.

Com relação as junções de um transistor bipolar de junção, assinale a alternativa que corresponde a sua polarização correta:

• A. NPN e PNP.
• B. coletor-emissor reversamente polarizada.
• C. base-emissor reversamente polarizada e base-coletor diretamente polarizada.
• D. base-emissor diretamente polarizada e base-coletor reversamente polarizada.

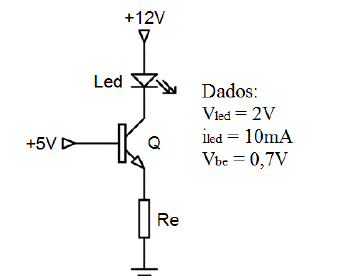

O transistor bipolar de junção do circuito abaixo está operando como fonte de corrente para acionamento do led. Assinale a alternativa que corresponde aos valores das tensões Ve, Vce e Vc, respectivamente:

• A. 4,3V, 5,7V e 10V.
• B. 5V, 5V e 10V.
• C. 5,7V, 4,3V e 12V.
• D. 10V, 0V e 12V.
