Questões de Desenho Industrial do ano 2004

Poliedro é um corpo geométrico limitado por um conjunto finito de polígonos planos, tais que cada um de seus lados pertença a dois ditos polígonos, e que dois polígonos quaisquer que tenham um lado comum não pertençam ao mesmo plano. Com base nessas informações e nas figuras acima, julgue os itens seguintes.

Duas faces que tenham uma aresta comum são corretamente classificadas como contíguas e os planos dessas duas faces contíguas são denominados poliedros.

• C. Certo
• E. Errado

Poliedro é um corpo geométrico limitado por um conjunto finito de polígonos planos, tais que cada um de seus lados pertença a dois ditos polígonos, e que dois polígonos quaisquer que tenham um lado comum não pertençam ao mesmo plano. Com base nessas informações e nas figuras acima, julgue os itens seguintes.

Um poliedro é classificado como regular quando suas faces e ângulos diédricos são iguais.

• C. Certo
• E. Errado

Poliedro é um corpo geométrico limitado por um conjunto finito de polígonos planos, tais que cada um de seus lados pertença a dois ditos polígonos, e que dois polígonos quaisquer que tenham um lado comum não pertençam ao mesmo plano. Com base nessas informações e nas figuras acima, julgue os itens seguintes.

Todo poliedro regular é inscritível e circunscritível em uma esfera.

• C. Certo
• E. Errado

Poliedro é um corpo geométrico limitado por um conjunto finito de polígonos planos, tais que cada um de seus lados pertença a dois ditos polígonos, e que dois polígonos quaisquer que tenham um lado comum não pertençam ao mesmo plano. Com base nessas informações e nas figuras acima, julgue os itens seguintes.

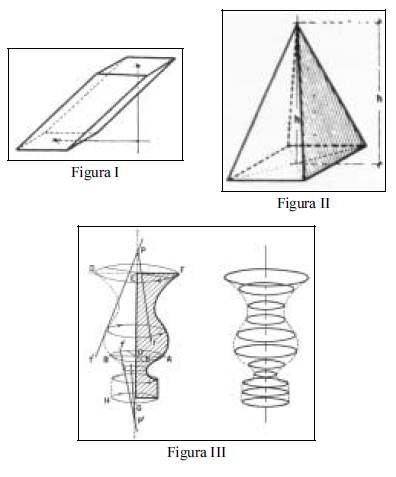

De acordo com as figuras I e II, tanto a pirâmide quanto o prisma podem ser corretamente classificados como poliedros regulares.

• C. Certo
• E. Errado

Poliedro é um corpo geométrico limitado por um conjunto finito de polígonos planos, tais que cada um de seus lados pertença a dois ditos polígonos, e que dois polígonos quaisquer que tenham um lado comum não pertençam ao mesmo plano. Com base nessas informações e nas figuras acima, julgue os itens seguintes.

Superfícies de revolução são aquelas que se originam do movimento de uma linha que gira em torno de uma reta fixa, denominada eixo da superfície. Portanto, um corpo de revolução é um sólido que tem sua origem da rotação de uma figura geométrica em torno de um eixo, conforme a figura III.

• C. Certo
• E. Errado

Poliedro é um corpo geométrico limitado por um conjunto finito de polígonos planos, tais que cada um de seus lados pertença a dois ditos polígonos, e que dois polígonos quaisquer que tenham um lado comum não pertençam ao mesmo plano. Com base nessas informações e nas figuras acima, julgue os itens seguintes.

Uma superfície cônica tem sua origem a partir da rotação de uma reta, que, sendo a geratriz, corta o eixo em um ponto qualquer. A base circular, a aresta e o vértice são componentes de um cone de revolução, suficientes para defini-lo.

• C. Certo
• E. Errado

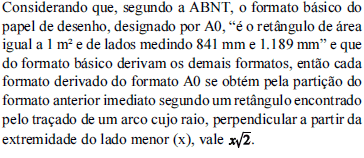

Poliedro é um corpo geométrico limitado por um conjunto finito de polígonos planos, tais que cada um de seus lados pertença a dois ditos polígonos, e que dois polígonos quaisquer que tenham um lado comum não pertençam ao mesmo plano. Com base nessas informações e nas figuras acima, julgue os itens seguintes.

• C. Certo
• E. Errado

Poliedro é um corpo geométrico limitado por um conjunto finito de polígonos planos, tais que cada um de seus lados pertença a dois ditos polígonos, e que dois polígonos quaisquer que tenham um lado comum não pertençam ao mesmo plano. Com base nessas informações e nas figuras acima, julgue os itens seguintes.

Considere que a figura abaixo mostra um objeto representado por uma perspectiva e pelas suas vistas ortográficas de frente, superior e lateral direita. Nessa situação, embora a vista superior seja dispensável para a visualização do objeto, as normas brasileiras obrigam o desenho de no mínimo três vistas para a representação em projeções ortogonais.

• C. Certo
• E. Errado

Poliedro é um corpo geométrico limitado por um conjunto finito de polígonos planos, tais que cada um de seus lados pertença a dois ditos polígonos, e que dois polígonos quaisquer que tenham um lado comum não pertençam ao mesmo plano. Com base nessas informações e nas figuras acima, julgue os itens seguintes.

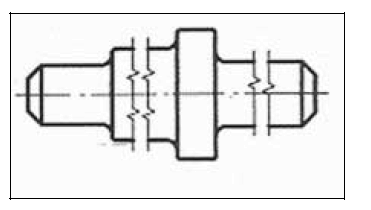

Em casos como o da figura abaixo, que mostra a vista lateral, em projeção ortográfica, de uma peça mecânica que, em conformidade com a norma brasileira de traçado em desenho técnico, foi encurtada em duas posições por se tratar de uma peça longa, a norma brasileira de cotagem em desenho técnico preconiza que a linha de cota também deve ser interrompida nos mesmos locais da vista.

• C. Certo
• E. Errado

Na maioria dos escritórios que trabalham com desenho, a prancheta foi substituída pelo computador e os instrumentos de desenho, pelos programas chamados genericamente CADs (computer aided design ou desenho/projeto auxiliado por Computador) e por programas de desenho e edição de imagens, como o CorelDraw, PhotoShop etc. Em um desses escritórios, o desenhista recebeu um trabalho que envolvia tanto a elaboração de desenhos técnicos e artísticos, quanto a montagem de modelos virtuais tridimensionais utilizando o programa AutoCAD.

Em relação à situação hipotética apresentada acima, julgue os itens a seguir.

A execução do desenho da planta baixa por meio do programa AutoCAD possibilita que o resultado final possa ser salvo tanto em formato vetorial quanto exportado no formato bitmap, permitindo a elaboração posterior de uma planta baixa com finalização artística em outro programa.

• C. Certo
• E. Errado
