A resolução utilizada em impressoras é medida em:
- A.
CMYK.
- B.
RGB.
- C.
DPI.
- D.
PPM.
- E.
MB.

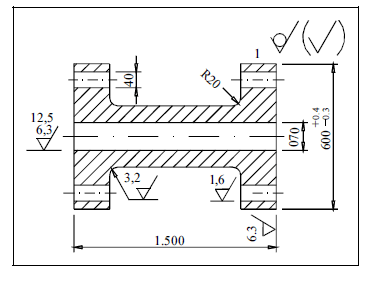

O desenho acima é a representação de uma vista em corte de um carretel de máquina. Nele estão assinalados o dimensionamento e as tolerâncias que deverão ser seguidas na usinagem do carretel. Com relação a essas informações e ao contexto da usinagem, julgue os seguintes itens.
O furo central do carretel deve ser usinado com uma rugosidade máxima de 12,5 mm.
- C. Certo
- E. Errado
O desenho acima é a representação de uma vista em corte de um carretel de máquina. Nele estão assinalados o dimensionamento e as tolerâncias que deverão ser seguidas na usinagem do carretel. Com relação a essas informações e ao contexto da usinagem, julgue os seguintes itens.
Os raios de arredondamento entre os flanges e o eixo do carretel são de usinagem facultativa, podendo ficar no estado em que chegaram da fundição.
- C. Certo
- E. Errado
O desenho acima é a representação de uma vista em corte de um carretel de máquina. Nele estão assinalados o dimensionamento e as tolerâncias que deverão ser seguidas na usinagem do carretel. Com relação a essas informações e ao contexto da usinagem, julgue os seguintes itens.
A tolerância de fabricação para o diâmetro externo é de 0,10 mm.
- C. Certo
- E. Errado
O desenho acima é a representação de uma vista em corte de um carretel de máquina. Nele estão assinalados o dimensionamento e as tolerâncias que deverão ser seguidas na usinagem do carretel. Com relação a essas informações e ao contexto da usinagem, julgue os seguintes itens.
O hachuramento do carretel indica que ele foi fabricado em ferro fundido.
- C. Certo
- E. Errado
