Questões de Engenharia Elétrica do ano 2001

Sabendo que é possível um aquecimento excessivo do motor sem que haja uma sobrecorrente, o relé térmico não deve ser substituído por um relé de sobrecorrente.

• C. Certo
• E. Errado

Recomenda-se a inserção de sondas térmicas no interior do motor de indução em substituição aos relés térmicos quando os motores são à prova de explosão ou estão sujeitos a elevadas freqüências de manobras e tempo de partida elevado.

• C. Certo
• E. Errado

Na partida do motor, enquanto ele estiver sendo acionado manualmente, a botoeira L₁ permanece fechada, energizando as bobinas do contator C₁ e partindo o motor. Retirado o acionamento manual, essa botoeira retorna à sua posição normal, mantendo o motor em marcha, devido aos contatos auxiliares de selo C_1.2 e C_1.3 do contator C₁ permanecerem fechados, mas a lâmpada de sinalização vermelha (LSR) se apaga e a verde (LSV) permanece acessa.

• C. Certo
• E. Errado

A inserção de um relé de seqüência de fase atuando sobre o circuito de comando da bobina do contator principal, em série com o relé térmico, impede que a rotação do motor de indução trifásico tenha o seu sentido invertido.

• C. Certo
• E. Errado

Para o acionamento de motores de indução trifásicos por meio de chaves estrela-triângulo, é necessário que o motor possua seis bornes ou terminais acessíveis e que a tensão da rede coincida com a tensão do motor em delta.

• C. Certo
• E. Errado

Com a chave de partida estrela-triângulo, durante a partida em estrela do motor de indução, a corrente de partida fica reduzida a do valor que seria obtido com partida direta, enquanto o conjugado de partida reduz-se proporcionalmente ao quadrado da redução da corrente de partida, ou seja, a de seu valor.

• C. Certo
• E. Errado

Achave compensadora é composta, basicamente, deumautotransformador comvárias derivações, sendo, normalmente, de65%e 80%. Na derivação de 65%, a corrente de partida na linha se aproxima do valor da corrente de partida com uma chave estrela-triângulo.

• C. Certo
• E. Errado

Normalmente, a chave compensadora é mais vantajosa que a chave estrela-triângulo na partida de motores de potência elevada, acionando cargas que demoram para atingir a velocidade nominal e com alto índice de atrito, tais como britadores, máquinas acionadas por correias, algumas bombas e ventiladores.

• C. Certo
• E. Errado

Uma das desvantagens da chave compensadora está relacionada às suas dimensões normalmente superiores às da chave de partida estrela-triângulo, o que acarreta a necessidade de se aumentar o volume dos centros de controle de motores (CCM).

• C. Certo
• E. Errado

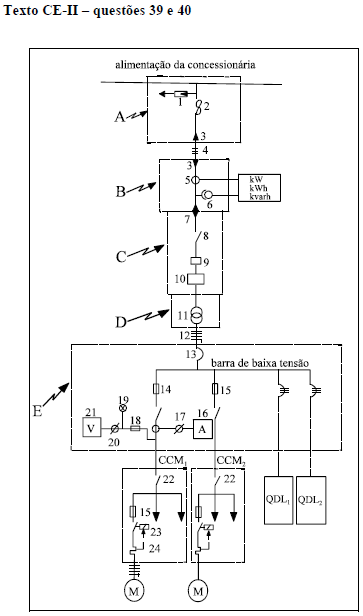

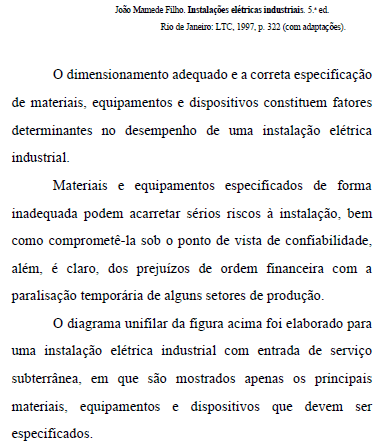

Na elaboração de um projeto de instalação elétrica industrial, deve-se adotar a simbologia que represente cada material e equipamento utilizados de acordo com a simbologia de origem do fabricante e com a simbologia necessária para a cotação internacional de preços.

• C. Certo
• E. Errado
