Questões de Engenharia Elétrica do ano 2004

As instalações elétricas constituem parte de fundamental importância para a segurança e o conforto de usuários de construções civis. A respeito de tais instalações, julgue os itens subseqüentes.

Para cada cômodo ou dependência de residência típica de área igual ou inferior a 8 m², o número mínimo de tomadas de corrente é igual a dois.

• C. Certo
• E. Errado

As instalações elétricas constituem parte de fundamental importância para a segurança e o conforto de usuários de construções civis. A respeito de tais instalações, julgue os itens subseqüentes.

O desenho a seguir constitui o símbolo usualmente empregado para tomada de luz no piso, segundo a norma pertinente da ABNT.

• C. Certo
• E. Errado

As instalações elétricas constituem parte de fundamental importância para a segurança e o conforto de usuários de construções civis. A respeito de tais instalações, julgue os itens subseqüentes.

No dimensionamento de condutores elétricos pelo critério da capacidade de corrente, o cálculo da corrente na linha independe se o circuito elétrico é monofásico ou trifásico.

• C. Certo
• E. Errado

As instalações elétricas constituem parte de fundamental importância para a segurança e o conforto de usuários de construções civis. A respeito de tais instalações, julgue os itens subseqüentes.

Os fusíveis de uso geral, quando devidamente instalados, asseguram proteção de um circuito contra sobrecargas, mas não contra curto-circuitos.

• C. Certo
• E. Errado

Para que os ambientes sejam iluminados adequadamente é necessário que o projetista adote valores de iluminância adequadas conforme a NBR- 5413. Para determinar a iluminância de um ambiente, vários fatores devem ser levados em consideração. Assinale a alternativa que indica os fatores a serem considerados para fazer a escolha da iluminância.

• A.

  Velocidade e precisão, refletância do fundo de tarefa e idade das pessoas que trabalham no local.

• B.

  A iluminância só depende do tipo de lâmpada utilizada.

• C.

  Dimensões do ambiente, cores do ambiente, pé direito do ambiente.

• D.

  Tipo de luminária, tipo de lâmpada.

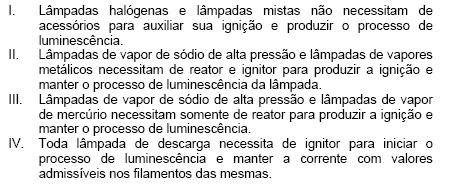

Dadas as afirmativas a seguir:

Assinale a alternativa correta.

• A.

  Somente as afirmativas I e III e IV estão corretas.

• B.

  Somente as afirmativas I e IV estão corretas.

• C.

  Somente as afirmativas II e IV estão corretas.

• D.

  Somente as afirmativas I e II estão corretas.

Quando um projeto de iluminação de um ambiente é elaborado pelo método das cavidades zonais, considera-se que a transferência de fluxo luminoso ocorre em superfícies uniformes. Assinale a alternativa que indica as cavidades zonais a serem consideradas na elaboração do projeto de iluminação.

• A.

  Distância entre a luminária e o teto, distância do piso ao plano de trabalho e a distância entre o plano de trabalho e a luminária.

• B.

  Distância entre as luminárias, distância do piso até a luminária e distância do teto até ao plano de trabalho.

• C.

  A cavidade só pode ser considerada quando a luminária for embutida no teto.

• D.

  Distância da luminária ao piso, distância do piso ao teto.

Conforme a NBR-5410/97 o critério para determinar a potência de iluminação de um ambiente residencial é em função da área. Baseado nesse critério determinar a potência de iluminação que deve ser prevista para um ambiente de 17m2. Assinale a alternativa correta.

• A. 100 volt-amper.
• B. 200 volt-amper.
• C. 150 volt-amper.
• D. 220 volt-amper.

Para se fazer a previsão do número mínimo de tomadas de uso geral com potência prevista de 100 volt-amper em um ambiente residencial, a NBR- 5410/97 determina que esta previsão seja feita em função do perímetro do ambiente. Supondo uma sala de estar retângula com 4,8 metros de comprimento e 3,2 metros de largura, determinar o número mínimo de tomadas para este ambiente conforme NBR-5410/97. Assinale a alternativa correta.

• A.

  2 tomadas.

• B.

  3 tomadas.

• C.

  4 tomadas.

• D.

  5 tomadas.

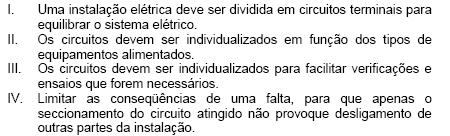

Dadas as afirmativas a seguir:

Assinale a alternativa correta.

• A.

  Somente as afirmativas II e IV estão corretas.

• B.

  Somente as afirmativas II, III e IV estão corretas.

• C.

  Somente as afirmativas III e IV estão corretas.

• D.

  Somente as afirmativas I e III e IV estão corretas.
