Questões de Engenharia Elétrica do ano 2008

Considerando que todos os componentes no circuito elétrico acima são ideais, julgue os itens a seguir, relativos a esse circuito e a seus componentes elétricos.

A diferença de potencial entre os terminais A e B do circuito mostrado é igual a 5 V.

• C. Certo
• E. Errado

Considerando que todos os componentes no circuito elétrico acima são ideais, julgue os itens a seguir, relativos a esse circuito e a seus componentes elétricos.

No circuito acima, a corrente I é igual a 0,5 A.

• C. Certo
• E. Errado

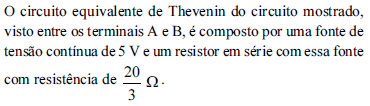

Considerando que todos os componentes no circuito elétrico acima são ideais, julgue os itens a seguir, relativos a esse circuito e a seus componentes elétricos.

• C. Certo
• E. Errado

Considerando que todos os componentes no circuito elétrico acima são ideais, julgue os itens a seguir, relativos a esse circuito e a seus componentes elétricos.

No sistema de código cores em que a resistência é indicada por três cores, o código do resistor de 20  é vermelho, preto e preto.

• C. Certo
• E. Errado

Com relação a análise de circuitos, julgue os itens seguintes.

A resistência equivalente de dois resistores em paralelo, sendo um de 40 e outro de 60 , é igual a 24 .

• C. Certo
• E. Errado

Com relação a análise de circuitos, julgue os itens seguintes.

A resistência equivalente de dois resistores associados em série, ambos com resistência de 10 , é igual a 5.

• C. Certo
• E. Errado

Com relação a análise de circuitos, julgue os itens seguintes.

Caso se aplique uma tensão de 10 V a um resistor de 1 k, a potência dissipada nesse resistor será igual a 10 mW.

• C. Certo
• E. Errado

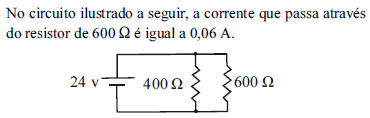

Com relação a análise de circuitos, julgue os itens seguintes.

• C. Certo
• E. Errado

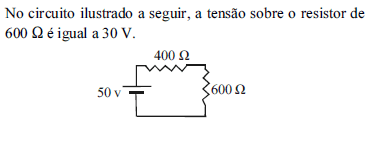

Com relação a análise de circuitos, julgue os itens seguintes.

• C. Certo
• E. Errado

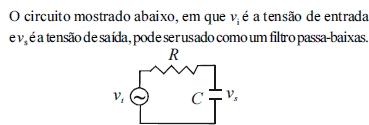

Com relação a análise de circuitos, julgue os itens seguintes.

• C. Certo
• E. Errado
