Questões de Engenharia Elétrica do ano 2008

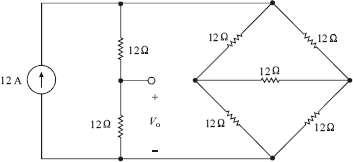

Com relação ao circuito acima, julgue os itens subseqüentes.

A tensão V_o é igual a 96 V.

• C. Certo
• E. Errado

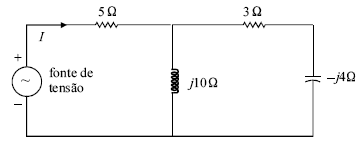

O circuito acima é alimentado por uma fonte de tensão, cujo fasor é igual a 50 /0º V. Considerando que a freqüência do sinal de tensão da fonte seja igual a 60 Hz e que  = 3,14, e que , julgue os itens que se seguem.

A corrente I está atrasada em relação à tensão da fonte.

• C. Certo
• E. Errado

O circuito acima é alimentado por uma fonte de tensão, cujo fasor é igual a 50 /0º V. Considerando que a freqüência do sinal de tensão da fonte seja igual a 60 Hz e que  = 3,14, e que , julgue os itens que se seguem.

A indutância do indutor é menor que 0,1 H.

• C. Certo
• E. Errado

Com relação aos testes típicos realizados em um transformador trifásico com o objetivo de levantar as características do seu circuito equivalente, e considerando que esse circuito é utilizado para a realização de simulação em regime permanente à freqüência industrial, julgue os itens a seguir.

No teste a vazio de um transformador de dois enrolamentos, um dos enrolamentos fica em aberto e, em geral, uma tensão é aplicada no outro enrolamento.

• C. Certo
• E. Errado

Acerca dos circuitos com acoplamento, julgue os seguintes itens.

Considere que entre duas bobinas de um circuito exista um acoplamento de 100%. Nessa situação, se a indutância de uma bobina for de 10 mH e a indutância mútua for de 4 mH, então a indutância da outra bobina é igual a 1,6 mH.

• C. Certo
• E. Errado

Com relação ao circuito acima, julgue os itens subseqüentes.

A tensão V o é igual a 96 V.

• C. Certo
• E. Errado

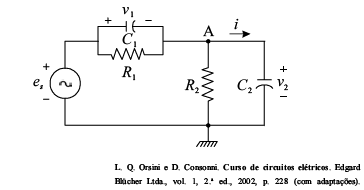

A figura acima mostra um circuito elétrico alimentado por uma fonte de tensão ideal e s . Nesse circuito, os elementos elétricos são supostamente ideais, sendo que os capacitores de capacitâncias C ₁ e C ₂ encontram-se descarregados no instante de tempo — t — igual a zero. A partir dessas informações, julgue os itens que se seguem.

A equação característica desse circuito pode ser corretamente expressa por _, em que s é o operador da transformada de Laplace.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico alimentado por uma fonte de tensão ideal e s . Nesse circuito, os elementos elétricos são supostamente ideais, sendo que os capacitores de capacitâncias C ₁ e C ₂ encontram-se descarregados no instante de tempo — t — igual a zero. A partir dessas informações, julgue os itens que se seguem.

Na situação em que R₁ = R₂ e C₁ = C₂, a função de transferência do circuito, definida como a relação entre a saída v₂ e a entrada e_s , é igual a 0,5, independentemente da freqüência.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico alimentado por uma fonte de tensão ideal e s . Nesse circuito, os elementos elétricos são supostamente ideais, sendo que os capacitores de capacitâncias C ₁ e C ₂ encontram-se descarregados no instante de tempo — t — igual a zero. A partir dessas informações, julgue os itens que se seguem.

Supondo-se que a tensão de entrada seja dada por  V, então a amplitude da tensão de saída v₂ será igual a

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico alimentado por uma fonte de tensão ideal e s . Nesse circuito, os elementos elétricos são supostamente ideais, sendo que os capacitores de capacitâncias C ₁ e C ₂ encontram-se descarregados no instante de tempo — t — igual a zero. A partir dessas informações, julgue os itens que se seguem.

Supondo-se que a tensão e_s seja um degrau cuja amplitude é igual a 100 V, então, em regime permanente, a tensão v₁ será  exatamente igual a .

• C. Certo
• E. Errado
