Questões de Engenharia Elétrica do ano 2011

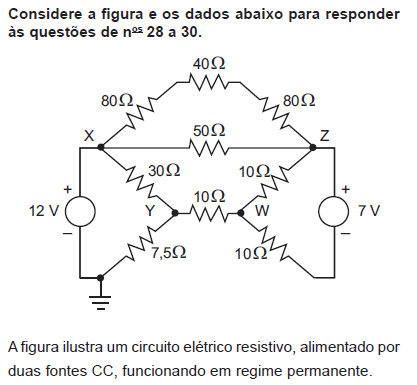

O valor absoluto da tensão e a resistência do equivalente de Thevenin entre os nós Y e W são, respectivamente,

• A. V_TH = 4,2 V e R_TH = 28 §Ù
• B. V_TH = 4,2 V e R_TH = 64 §Ù
• C. V_TH = 6,1 V e R_TH = 51 §Ù
• D. V_TH = 6,1 V e R_TH = 81 §Ù
• E. V_TH = 8,5 V e R_TH = 17 §Ù

A tensão no nó Z, em volts, é

• A. 9,0
• B. 8,0
• C. 7,0
• D. 6,0
• E. 5,0

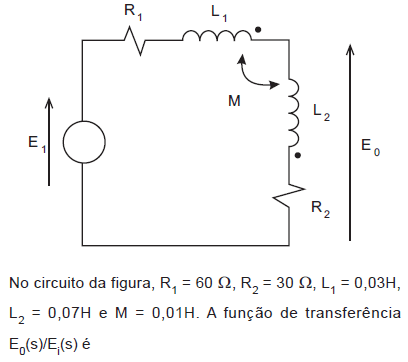

• A.
• B.
• C.
• D.
• E.

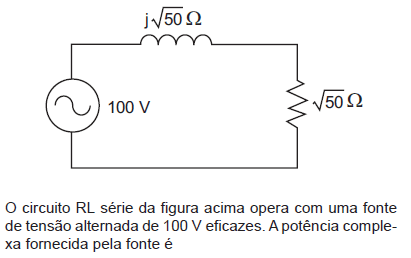

• A.
• B.
• C.
• D.
• E.

A respeito de componentes de um transformador ideal, considere as afirmativas a seguir.

I – O núcleo tem permeabilidade infinita.

II – A relutância do núcleo é infinita.

III – Não há fluxo de dispersão.

É(São) correta(s) APENAS a(s) afirmativa(s)

• A. I.
• B. II.
• C. I e II.
• D. I e III.
• E. II e III.

Considere um transformador monofásico conectado a uma rede senoidal de 60 Hz, alimentando uma carga com corrente de 10 A e fator de potência igual a 0,8 atrasado. O transformador apresenta as seguintes características:

• Regulação de tensão = 0,1

• Tensão no secundário a vazio (sem carga) = 100 V

• Perdas no ferro = 5 W

• Perdas no cobre = 15 W

Nestas condições, o rendimento percentual aproximado do transformador é

• A. 85,4
• B. 88,6
• C. 90,0
• D. 97,3
• E. 99,7

A respeito de uma máquina síncrona, que opera em condições de sub-excitamento, afirma-se que as suas potências ativa e reativa são

• A. maior e menor que zero, respectivamente.
• B. menor e maior que zero, respectivamente.
• C. maiores que zero.
• D. menores que zero.
• E. iguais a zero.

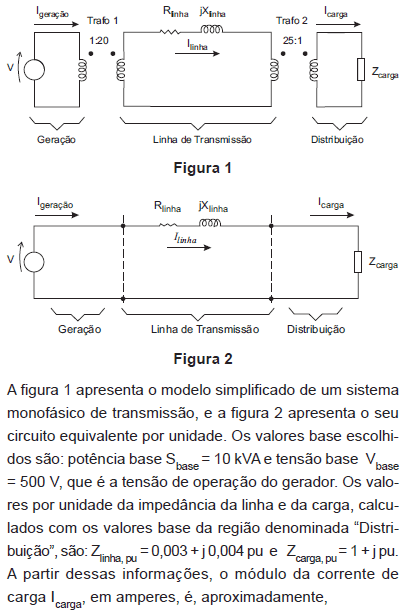

• A. 13,14
• B. 14,25
• C. 15,10
• D. 16,20
• E. 17,60

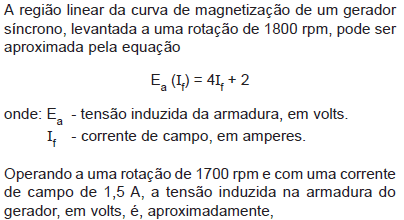

• A. 7,5
• B. 8,0
• C. 8,5
• D. 9,0
• E. 10,0

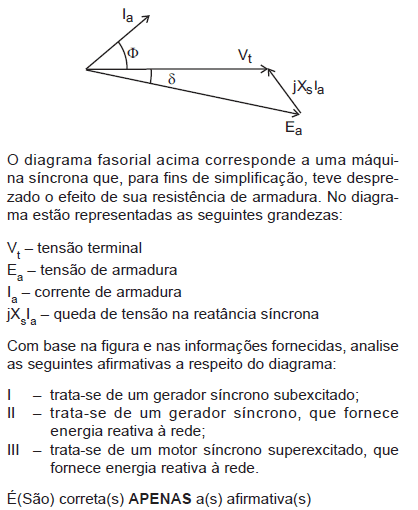

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. I e III.
