Questões de Engenharia Elétrica do ano 2013

Acerca de faltas do tipo curto-circuito em redes elétricas trifásicas, julgue os próximos itens.

As correntes de curto-circuito simétrico em cada fase têm diferentes magnitudes.

• C. Certo
• E. Errado

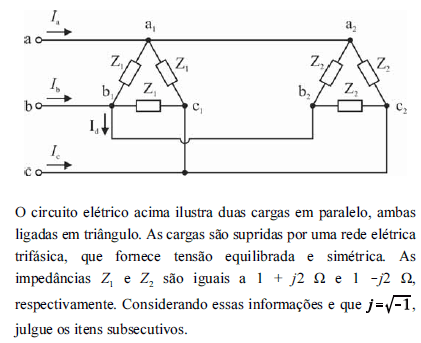

A potência resultante suprida pela rede às cargas é somente do tipo ativa.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

• C. Certo
• E. Errado

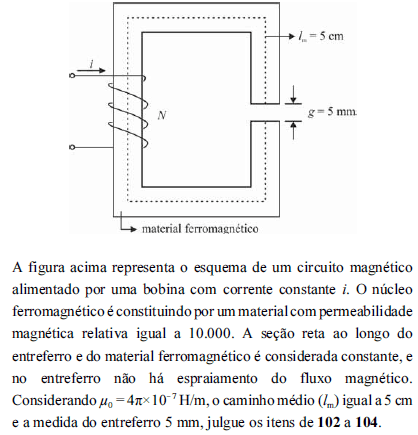

A relutância do entreferro é 1.000 vezes maior que a do material ferromagnético.

• C. Certo
• E. Errado

A indutância da bobina é diretamente proporcional ao número de espiras N e proporcional ao quadrado da seção reta do entreferro e do material ferromagnético.

• C. Certo
• E. Errado

Caso a bobina tenha 1.000 espiras, a corrente necessária para produzir indução magnética no entreferro igual a 0,01 T deverá ser superior a 24 mA.

• C. Certo
• E. Errado

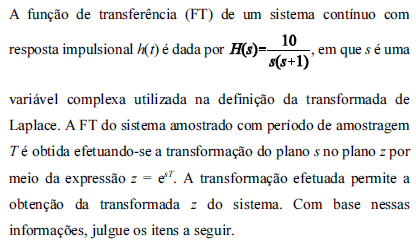

Se for submetido a uma excitação de entrada do tipo degrau unitário, o sistema em questão não apresentará resposta finita em regime permanente.

• C. Certo
• E. Errado

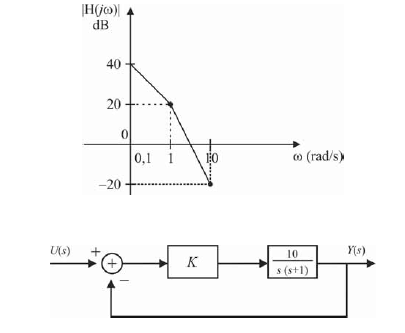

O diagrama de blocos acima representa a modelagem de uma planta controlada por um controlador do tipo proporcional que apresenta como entrada um sinal de erro obtido a partir da diferença entre o sinal de entrada U(s) e a saída Y(s). A partir dessas informações, julgue os itens de 117 a 120.

Na situação em que K = 0,1, o sistema será subamortecido.

• E. Errado
• C. Certo

O diagrama de blocos acima representa a modelagem de uma planta controlada por um controlador do tipo proporcional que apresenta como entrada um sinal de erro obtido a partir da diferença entre o sinal de entrada U(s) e a saída Y(s). A partir dessas informações, julgue os itens de 117 a 120.

Esse sistema, para qualquer valor de K não nulo, nunca terá zero finito

• C. Certo
• E. Errado
