A Eficiência Luminosa é um dos parâmetros utilizados para medir proporcionalmente a conversão de energia elétrica em luz. Em outras palavras, esse conceito verifica o quanto de energia elétrica é convertida em iluminação durante o funcionamento de uma lâmpada. Na hipótese de termos: uma lâmpada incandescente de 60W, uma lâmpada fluorescente de 20W e uma lâmpada de LED de 10W, sendo que cada uma delas produz 1000 lúmens, assinale a única afirmativa correta:
-
A) A lâmpada com maior eficiência luminosa é a com maior potência, nesse caso a lâmpada incandescente com 60W.
B) A lâmpada fluorescente tem uma maior eficiência luminosa que a lâmpada de LED.
C) A lâmpada de LED tem uma eficiência luminosa de 100 lm/W.
D) A lâmpada incandescente tem uma maior eficiência luminosa que a lâmpada fluorescente.
Sobre projetos para a proteção de estruturas contra descargas atmosféricas (SPDA), verifique as assertivas e assinale a INCORRETA.
-
A) O tipo e o posicionamento do SPDA devem ser estudados cuidadosamente no estágio de projeto da edificação, para se tirar o máximo proveito dos elementos condutores da própria estrutura.
B) No topo das estruturas com altura superior a 100m deve-se instalar um captor em forma de anel, disposto ao longo de todo o perímetro.
C) Um SPDA não impede a ocorrência das descargas atmosféricas.
D) O acesso à terra e a utilização adequada das armaduras metálicas das fundações como eletrodo de aterramento podem não ser possíveis após o início dos trabalhos de construção. A natureza e a resistividade do solo devem ser consideradas no estágio inicial do projeto.
Engenharia Elétrica - Instalações Elétricas em Engenharia Elétrica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2020
Associação Brasileira de Normas Técnicas. NBR 5410:instalações elétricas de baixa tensão. Rio de Janeiro, 2004, p. 90.
Acerca dos métodos de instalação e sua classificação, segundo a NBR 5410:2004, o esquema ilustrado anteriormente representa
-
A) condutores isolados ou cabos unipolares em eletroduto de seção circular embutido em parede termicamente isolante.
B) cabo multipolar em eletroduto de seção circular embutido em parede termicamente isolante.
C) condutores isolados ou cabos unipolares em eletrocalha suspensa ou perfilado suspenso.
D) cabos unipolares ou cabo multipolar em canaleta ventilada embutida no piso.
E) condutores isolados em eletroduto de seção circular contido em canaleta ventilada embutida no piso.
Engenharia Elétrica - Instalações Elétricas em Engenharia Elétrica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2020
A NBR 5419 dispõe sobre
-
A) instalações elétricas em atmosferas explosivas.
B) proteção de estruturas contra descargas atmosféricas.
C) sistemas elétricos de potência.
D) instalações elétricas em locais de afluência de público.
E) postes de concreto armado para redes de distribuição de energia elétrica.
Engenharia Elétrica - Instalações Elétricas em Engenharia Elétrica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2020
A NBR 5410:2004 estabelece as condições a serem satisfeitas em instalações elétricas de baixa tensão. Essas condições aplicam-se, por exemplo, a instalações elétricas de
-
A) veículos automotores.
B) embarcações e aeronaves.
C) canteiros de obra, feiras, exposições e outras instalações temporárias.
D) redes públicas de distribuição de energia elétrica.
E) cercas eletrificadas.
Engenharia Elétrica - Instalações Elétricas em Engenharia Elétrica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2020

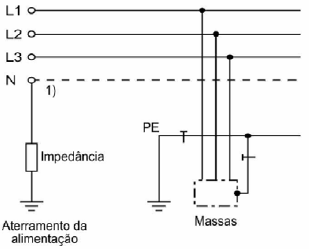

Associação Brasileira de Normas Técnicas. NBR 5410: instalações elétricas de baixa tensão. Rio de Janeiro, 2004, p. 17.
Na figura anterior, que representa um tipo de aterramento, L1, L2 e L3 são as fases, N corresponde ao neutro, e
é o condutor de proteção (PE). Conforme a NBR 5410:2004, essa figura ilustra o esquema de aterramento
-
A) TN-S.
B) TN-C-S.
C) TN-C.
D) TT.
E) IT.
Analise as afirmativas a seguir:
I. De acordo com o disposto na NR10, os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas, contendo, entre outros aspectos, a documentação comprobatória da qualificação, da habilitação, da capacitação, da autorização dos trabalhadores e dos treinamentos realizados.
II. Os circuitos de distribuição distintos devem ser previstos para partes das instalações que necessitem de controle específico, de tal forma que esses circuitos não sejam afetados pelas falhas de outros (por exemplo: minuterias, circuitos de supervisão predial etc.).
Marque a alternativa CORRETA:
I. De acordo com o disposto na NR10, os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas, contendo, entre outros aspectos, a documentação comprobatória da qualificação, da habilitação, da capacitação, da autorização dos trabalhadores e dos treinamentos realizados.
II. Os circuitos de distribuição distintos devem ser previstos para partes das instalações que necessitem de controle específico, de tal forma que esses circuitos não sejam afetados pelas falhas de outros (por exemplo: minuterias, circuitos de supervisão predial etc.).
Marque a alternativa CORRETA:
-
A) As duas afirmativas são verdadeiras.
B) A afirmativa I é verdadeira, e a II é falsa.
C) A afirmativa II é verdadeira, e a I é falsa.
D) As duas afirmativas são falsas.
Analise as afirmativas a seguir:
I. À luz da NR10, é obrigatório que os projetos de instalações elétricas especifiquem os dispositivos de desligamento de circuitos que possuam recursos para garantir a reenergização da rede em caso de acidentes e a sinalização de advertência sem indicação da condição operativa.
II. Todo circuito deve ser protegido por dispositivos que interrompam a corrente nesse circuito quando pelo menos um de seus condutores for percorrido por uma corrente de curto-circuito, devendo a interrupção ocorrer em um tempo suficientemente curto para evitar a deterioração dos condutores.
Marque a alternativa CORRETA:
I. À luz da NR10, é obrigatório que os projetos de instalações elétricas especifiquem os dispositivos de desligamento de circuitos que possuam recursos para garantir a reenergização da rede em caso de acidentes e a sinalização de advertência sem indicação da condição operativa.
II. Todo circuito deve ser protegido por dispositivos que interrompam a corrente nesse circuito quando pelo menos um de seus condutores for percorrido por uma corrente de curto-circuito, devendo a interrupção ocorrer em um tempo suficientemente curto para evitar a deterioração dos condutores.
Marque a alternativa CORRETA:
-
A) As duas afirmativas são verdadeiras.
B) A afirmativa I é verdadeira, e a II é falsa.
C) A afirmativa II é verdadeira, e a I é falsa.
D) As duas afirmativas são falsas.
Analise as afirmativas a seguir:
I. De acordo com a NR10, os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas, contendo, entre outros aspectos, o conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde, implantadas e relacionadas à NR10 e a descrição das medidas de controle existentes.
II. Nas instalações alimentadas com duas ou três fases, as cargas devem ser concentradas na fase positiva, de modo a obter-se o maior rendimento possível no circuito vivo e se tenha uma reserva de potencialidade nas demais fases neutras. Dessa forma, o risco de degradação por elevação de temperatura é mitigado.
Marque a alternativa CORRETA:
I. De acordo com a NR10, os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas, contendo, entre outros aspectos, o conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde, implantadas e relacionadas à NR10 e a descrição das medidas de controle existentes.
II. Nas instalações alimentadas com duas ou três fases, as cargas devem ser concentradas na fase positiva, de modo a obter-se o maior rendimento possível no circuito vivo e se tenha uma reserva de potencialidade nas demais fases neutras. Dessa forma, o risco de degradação por elevação de temperatura é mitigado.
Marque a alternativa CORRETA:
-
A) As duas afirmativas são verdadeiras.
B) A afirmativa I é verdadeira, e a II é falsa.
C) A afirmativa II é verdadeira, e a I é falsa.
D) As duas afirmativas são falsas.
Analise as afirmativas a seguir:
I. As pessoas, os componentes fixos de uma instalação elétrica e os materiais fixos adjacentes devem ser protegidos contra os efeitos prejudiciais do calor ou da radiação térmica produzida pelos equipamentos elétricos, particularmente quanto a riscos de queimaduras, prejuízos no funcionamento seguro de componentes da instalação e combustão ou deterioração de materiais.
II. Os componentes da instalação elétrica devem ser dispostos de modo a permitir que exista espaço suficiente para a instalação inicial e eventual substituição posterior dos componentes individuais; e garantir a acessibilidade para fins de serviço, verificação, manutenção e reparos.
Marque a alternativa CORRETA:
I. As pessoas, os componentes fixos de uma instalação elétrica e os materiais fixos adjacentes devem ser protegidos contra os efeitos prejudiciais do calor ou da radiação térmica produzida pelos equipamentos elétricos, particularmente quanto a riscos de queimaduras, prejuízos no funcionamento seguro de componentes da instalação e combustão ou deterioração de materiais.
II. Os componentes da instalação elétrica devem ser dispostos de modo a permitir que exista espaço suficiente para a instalação inicial e eventual substituição posterior dos componentes individuais; e garantir a acessibilidade para fins de serviço, verificação, manutenção e reparos.
Marque a alternativa CORRETA:
-
A) As duas afirmativas são verdadeiras.
B) A afirmativa I é verdadeira, e a II é falsa.
C) A afirmativa II é verdadeira, e a I é falsa.
D) As duas afirmativas são falsas.
