Questões de Engenharia Elétrica da Pólo de biotecnologia do Rio de Janeiro (BIO RIO)

ATENÇÃO: o enunciado a seguir refere-se às duas próximas questões

Um transformador de distribuição trifásico tem potência nominal de 225 kVA, 13800/220 V, impedância percentual de 4,5%. A potência de curto-circuito trifásica, em MVA, é de:

• A. 2,2.
• B. 2,8.
• C. 3,9.
• D. 4,9.
• E. 6,4.

Sobre o balanço energético brasileiro do ano de 2013, ano base 2012, analise as afirmativas:

1. Do lado do consumo, o setor industrial registrou um aumento superior ao residencial no consumo de energia elétrica em relação ao ano anterior.

2. A produção de eletricidade a partir da fonte eólica apresentou um aumento de 86,7% em relação ao ano anterior.

3. O Brasil apresenta uma matriz de geração elétrica de origem predominantemente renovável, sendo que a geração hidráulica responde por 70,1% da oferta interna.

4. A geração elétrica a partir de não renováveis representou 16,7% do total nacional, contra 11,9% em 2011.

Estão corretas:

• A. somente 1 e 2.
• B. somente 2 e 3.
• C. somente 1, 3 e 4.
• D. somente 2, 3 e 4.
• E. 1, 2, 3 e 4.

Um circuito elétrico é constituído por uma fonte de tensão senoidal V= 100 sen ( 377t) em série com uma indutância de 5 mH. A potência reativa é:

• A. 8,35 kVAr.
• B. 7,52 kVAr.
• C. 5,45 kVAr.
• D. 2,65 kVAr.
• E. 1,92 kVAr.

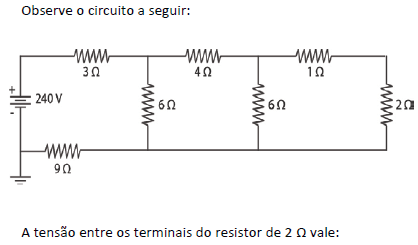

• A. 2,3 V.
• B. 3,0 V.
• C. 6,48 V.
• D. 8,32 V.
• E. 10,67 V.

Uma instalação industrial cuja carga é 297 kW, fator de potência 0,75 em atraso, está pagando multa à concessionária de energia devido ao consumo excedente de reativos, assim como parte de sua potência aparente está retida. Se for instalado um banco de capacitores com o objetivo de elevar o fator de potência da instalação para 0,99, o percentual de potência aparente que será liberado do sistema é:

• A. 9,3%.
• B. 14,9%.
• C. 16,8%.
• D. 24,2%.
• E. 30,5%.

A principal diferença entre cogeração e a produção de eletricidade por intermédio de uma termoelétrica convencional é que na cogeração:

• A. é possível reaproveitar, no processo produtivo, o calor contido na saída do sistema.
• B. há garantia da continuidade de fornecimento de energia elétrica sem a dependência de apenas uma única fonte primária.
• C. é possível a confiabilidade do fornecimento de energia elétrica às áreas rurais e isoladas.
• D. há combinação de turbinas eólicas com geradores diesel como forma de diminuir o consumo do combustível.
• E. há possibilidade da redução do uso de geradores diesel em comunidades onde a extensão de rede elétrica convencional nem sempre é possível em face dos elevados investimentos para o atendimento de baixas densidades de carga.

Quanto às condições necessárias para instalação de dois ou mais transformadores em paralelo em subestações consumidoras, analise as afirmativas:

1- Os transformadores devem ter o mesmo deslocamento angular.

2- As tensões secundárias devem ser necessariamente iguais.

3- As impedâncias percentuais devem ser necessariamente iguais.

4- Os fatores de potência de curto-circuito devem ser iguais.

5- As potências nominais devem ser necessariamente iguais.

6- A alimentação primária das unidades deve ter as mesmas características elétricas.

Estão corretas:

• A. somente 2, 3, 5 e 6.
• B. somente 2, 5 e 6.
• C. somente 1, 2, 4 e 6.
• D. somente 1, 2, 5 e 6.
• E. 1, 2, 3, 4, 5 e 6.

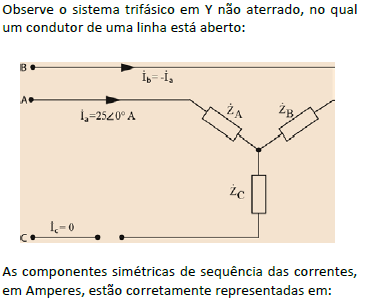

• A. İ_a0 =14,43Ú-30‹; İ_a1 = 0; İa2 =14,43Ú30‹.
• B. İ_a0= 0; İ_a1 = 14,43Ú-30‹; İ_a2 =14,43Ú30‹.
• C. İ_a0 =14,43Ú-30‹; İ_a1 =14,43Ú30‹; İ_a2 =14,43Ú30‹.
• D. İ_a0 =0; İ_a1 = 14,43Ú30‹; I_a2 =14,43Ú-30‹.
• E. İ_a0 =14,43Ú-30‹; İ_a1 = 14,43Ú30‹; İ_a2 =0.

A incorporação de dispositivos FACTS na operação de sistemas elétricos, além de abrir um enorme campo para a aplicação da tecnologia de controle de alta potência, ao mesmo tempo permite utilizar melhor a infraestrutura de transmissão já disponível. No entanto, como uma maior difusão do uso dessas tecnologias ainda depende de avanços no nível da potência controlável por meio eletrônico, tem-se que continuar contando com os dispositivos clássicos para:

• A. dirigir o fluxo de potência por caminhos mais adequados.
• B. fazer a integração entre sistemas CC e CA.
• C. controlar o nível da tensão do sistema.
• D. ampliar a capacidade de transmissão das linhas já existentes.
• E. operar linhas em paralelo, mesmo que tenham diferentes capacidades.

Nos disjuntores de baixa tensão, a inspeção deve ser constituída dos ensaios de tipo e de rotina, devendo ser realizada nas instalações do fabricante, salvo acordo em contrário entre fabricante e comprador. Os ensaios de rotina são os seguintes: verificação da calibração, tensão aplicada e:

• A. elevação de temperatura.
• B. durabilidade mecânica e elétrica.
• C. verificação das capacidades de interrupção de curto-circuito.
• D. tensão suportável à frequência nominal.
• E. operação mecânica.
