Questões sobre Eletrônica Digital

A respeito de um dispositivo de proteção do tipo diferencial-residual ou DDR, é correto afirmar:

• A.

  Assim como os dispositivos de proteção contra surtos (DPS), o papel do DDR é proteger a instalação elétrica contra sobretensões transitórias conduzidas na rede elétrica devido a incidentes externos, como incidência de descargas atmosféricas na rede.

• B.

  É um tipo de disjuntor, equivalente aos disjuntores “Quick-Lag”, que possui um mecanismo de atuação por meio de uma lâmina de um material bi-metálico, que confere ao dispositivo uma atuação com característica de tempo versus corrente inversa.

• C.

  É constituído internamente por um varístor, atuando como elemento fusível em casos de sobretensões transitórias na rede elétrica.

• D.

  O papel do dispositivo é oferecer proteção adicional contra choques elétricos e correntes de fuga para a terra com valores superiores ao seu limiar de atuação diferencial.

• E.

  O papel do dispositivo é sinalizar a ocorrência de curto-circuito para facilitar os trabalhos de manutenção da rede.

Um IED, ou Intelligent Electronic Device, consiste em um equipamento digital, microprocessado, capaz de executar tarefas de proteção e automação de um sistema elétrico em tempo real. Esse equipamento foi conectado a um computador pessoal por meio de uma interface padrão EIA RS-232C. Essa interface é

• A.

  um canal de comunicação paralelo multi-ponto, que permite que um software executado no computador pessoal possa se comunicar com o IED por meio de um determinado protocolo, para que seja possível, por um usuário do computador pessoal, a parametrização, o ajuste ou a obtenção de medidas e registros do IED.

• B.

  um canal de comunicação serial, que permite que um software executado no computador pessoal possa se comunicar com o IED por meio de um determinado protocolo, para que seja possível, por um usuário do computador pessoal, a parametrização, o ajuste ou a obtenção de medidas e registros do IED.

• C.

  uma porta de rede Ethernet, capaz de se comunicar com o IED por meio de um determinado protocolo, para que seja possível, por um usuário do computador pessoal, a parametrização, o ajuste ou a obtenção de medidas e registros do IED.

• D.

  um canal de alimentação do IED, para que esse possa ser energizado pelo computador pessoal e passe a funcionar na proteção de seu sistema elétrico.

• E.

  responsável por sincronizar o relógio interno do IED a uma base de tempo sincronizada por GPS, com precisão de nanossegundos, utilizando um protocolo denominado timecode IRIG-B.

Deseja-se realizar a soma de dois números na base hexadecimal, conforme apresentado a seguir:

E3A7h + 00FFh

O resultado dessa soma, na base decimal, considerando somente a existência de números positivos na operação, é igual a

• A.

  25 696

• B.

  38 944

• C.

  45 786

• D.

  58 534

• E.

  62 236

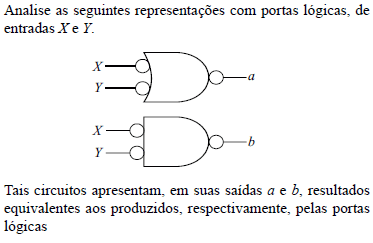

• A.

  AND e OR.

• B.

  NAND e NOR.

• C.

  XOR e XOR.

• D.

  OR e AND.

• E.

  NOR e NAND.

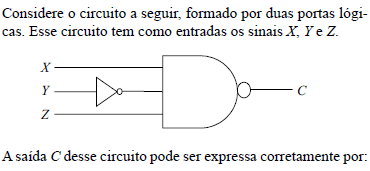

• A.



• B.



• C.

  X . Z

• D.



• E.

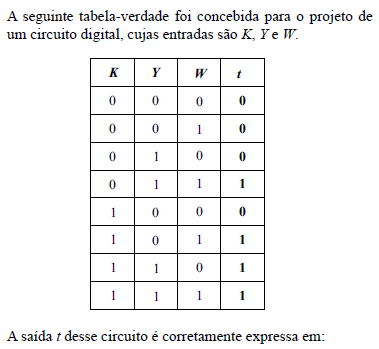

• A.

  Y + W

• B.



• C.



• D.

  YW + KW + KY

• E.



Em diversas arquiteturas de computadores, as interrupções de hardware desempenham um papel importante no processo de comunicação com periféricos. Conceitualmente, uma interrupção de hardware não mascarável (NMI – Non-Maskable Interrupt)

• A.

  nunca será ignorada pelo processador.

• B.

  é a interrupção de menor prioridade do processador.

• C.

  ocorre sincronamente à execução de uma instrução de programa.

• D.

  permanecerá em estado dormente até uma interrupção mascarável ocorrer.

• E.

  somente é ativada quando o número de tentativas de ocorrência dessa interrupção ultrapassar um valor pré- -configurado.

Em uma arquitetura de computador, um dos elementos presentes no seu microprocessador é a Unidade de Controle, que realiza

• A.

  a execução de operações aritméticas e lógicas.

• B.

  a busca de instruções na memória principal e determina o tipo de cada instrução.

• C.

  a análise da quantidade de memória disponível para o programa em execução.

• D.

  o gerenciamento de troca de informações entre o processador e periféricos, como o disco rígido.

• E.

  o controle de temperatura da CPU, evitando um aquecimento além do suportado pelo hardware.

As instalações atuais de redes locais de computadores utilizam o cabo de pares trançados contendo 8 fios para o cabeamento. Nesse tipo de cabo, cuja máxima velocidade de transmissão é de 100 Mbps, a forma de transmissão de dados é conhecida como

• A.

  híbrida.

• B.

  indexada.

• C.

  paralela.

• D.

  referenciada.

• E.

  serial.

No padrão Ethernet IEEE 802.3, desde a versão 10Base, é utilizado um esquema de codificação de dados de transmissão para eliminar o nível DC da linha de transmissão. Essa codificação é denominada

• A.

  QPSK.

• B.

  QPSK.

• C.

  Kasami.

• D.

  Hamming.

• E.

  Manchester.
