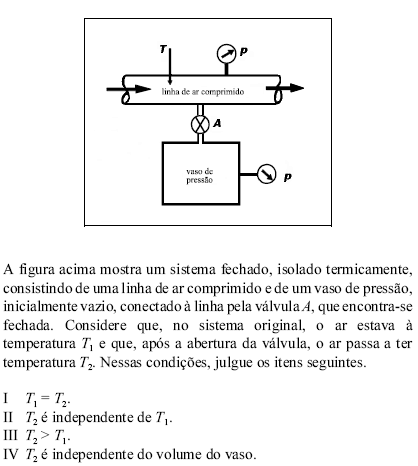

A quantidade de itens certos é igual a

  • A. 0
  • B. 1
  • C. 2
  • D. 3
  • E. 4

No processo termodinâmico mostrado na figura acima, o trabalho total realizado no ciclo abdca será igual a

  • A. 0 J.
  • B. 400 J.
  • C. 650 J.
  • D. 900 J.
  • E. 1.300 J.

Suponha que uma máquina térmica hipotética receba, por ciclo, 600 kJ de uma fonte a 327oC e rejeite 180 kJ para uma fonte fria a 27oC. Nessas condições, o ciclo térmico dessa máquina hipotética é

  • A. reversível.
  • B. irreversível.
  • C. impossível.
  • D. regenerativo.
  • E. combinado.

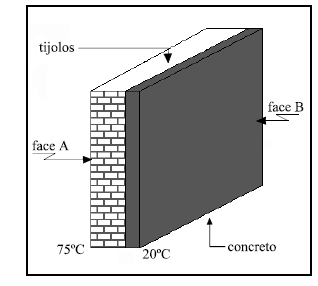

Uma parede de tijolos de 12 m × 10 m e com 30 cm de espessura faceia uma camada de concreto de 6 cm de espessura, conforme mostra a figura acima. As faces expostas da parede de tijolos - face A - e da camada de concreto - face B - estão a uma temperatura de 75oC e 20oC, respectivamente. Nesse caso, sabendo que as condutividades térmicas do tijolo e do concreto valem 0,5 W/(m × K) e 1,0 W/(m × K), respectivamente, a perda de calor por hora através da parede, da face A para a face B, será igual a

  • A. 10 MJ.
  • B. 15 MJ.
  • C. 24 MJ.
  • D. 36 MJ.
  • E. 48 MJ.

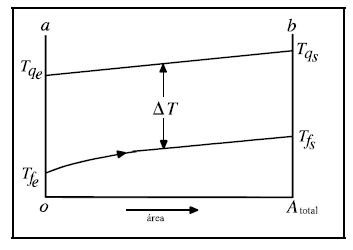

A figura acima mostra a variação de temperatura em dois fluidos ao longo de um trocador de calor simples do tipo tubo-e-carcaça concêntricos. Tfe e Tqe são as temperaturas de entrada dos fluidos frio e quente, respectivamente, e Tfs e Tqs são, analogamente, as temperaturas de saída dos fluidos frio e quente. A situação esquematizada

  • A.

    corresponde à troca de calor em um evaporador de passe único no qual um líquido se evapora à temperatura constante.

  • B.

    corresponde à troca de calor em um trocador de calor de correntes opostas de passe único, sem mudança de fase dos fluidos.

  • C.

    corresponde à troca de calor em um trocador de calor de correntes paralelas de passe único, sem mudança de fase dos fluidos.

  • D.

    corresponde à troca de calor em um condensador de passe único no qual um fluido está se condensando.

  • E.

    não pode existir em um trocador de calor simples do tipo tubo-ecarcaça concêntricos.

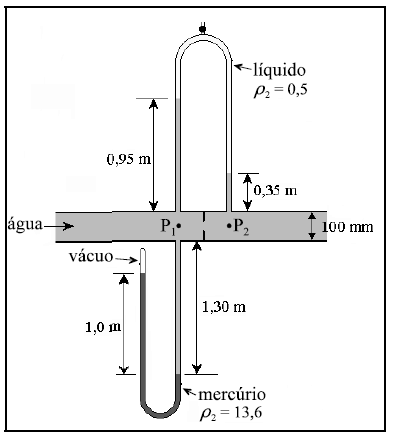

Um manômetro de tubo em U fechado, contendo mercúrio (Pr = 13,6), está instalado na parte inferior de uma tubulação de água, conforme mostrado na figura acima. No ponto P1, diretamente acima da tomada de pressão, está montado um outro manômetro de tubo em U invertido, que contém um líquido de densidade relativa Pr = 0,5. Nessa situação, considerando os dados apresentados na figura, a pressão em P2 será igual a

  • A. 0,60 m de coluna de mercúrio.
  • B. 1,0 m de coluna de mercúrio.
  • C. 10 m de coluna de água.
  • D. 12 m de coluna de água.
  • E. 15 m de coluna de água.

A árvore mostrada na figura acima está submetida a uma carga axial P. Assumindo que não há problemas de flambagem nem existem tensões residuais em qualquer ponto do componente, a tensão será igual a P/S, em que S é a área de uma das secções

  • A. A, E ou G.
  • B. B, E ou G.
  • C. B, E ou F.
  • D. C, E ou F.
  • E. D, F ou G.

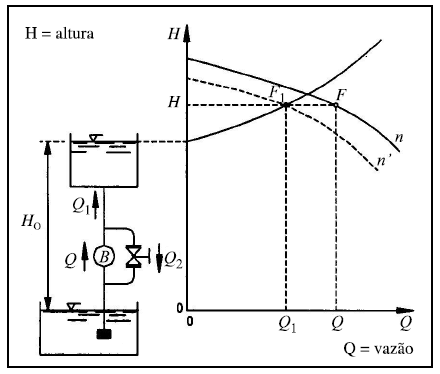

A figura acima mostra o esquema de uma instalação de bombeamento com by-pass, solução utilizada em algumas aplicações para variar a vazão, na qual a bomba é acionada por um motor elétrico. Acerca dessa instalação, julgue os itens a seguir.

I A potência elétrica requerida pelo motor dessa instalação será dada por ,  representam os rendimentos do motor elétrico e da bomba, respectivamente.

II A bomba opera com vazão Q1, enquanto a instalação solicita uma vazão Q.

III Se a rotação da bomba fosse reduzida de n para n', a bomba funcionaria no ponto F1, reduzindo o consumo de energia elétrica.

IV A instalação mostrada pode ser representada pela equação H = Ho - Hp , em que Hp corresponde às perdas de carga na linha de sucção e recalque.

V Operando no ponto F(Q, H), a bomba consumirá mais energia que a necessária para o funcionamento da instalação.

Estão certos apenas os itens

  • A. I e IV.
  • B. I e V.
  • C. II e III.
  • D. II e IV.
  • E. III e V.

O processo mostrado no diagrama h-s acima ocorre em um turbocompressor axial que comprime ar ideal no qual, para a compressão adiabática reversível,

em que Y e Yi indicam, em cada caso, o trabalho específico interno para máquinas que trabalham com fluidos compressíveis. Nessa situação, o rendimento interno  do turbocompressor será dado por

  • A.

  • B.

  • C.

  • D.

  • E.

Um ventilador axial possui um rendimento interno = 0,8, um rendimento mecânico = 0,9 e uma vazão de 1,6 m3/s de ar atmosférico cuja densidade P é igual a 1,2 kg/m3, e desenvolve um trabalho específico interno Y = 375 J/kg. Nesse caso, a potência necessária para acionar esse ventilador será igual a

  • A. 0,72 kW.
  • B. 0,8 kW.
  • C. 0,9 kW.
  • D. 1,0 kW.
  • E. 1,2 kW.
