Um pinhão cilíndrico, com 8 dentes retos, módulo igual a 3 mm, girando a 1.780 rpm, aciona uma coroa a 712 rpm. Com base nessas informações, assinale a opção que apresenta, respectivamente, o número de dentes da coroa e a distância teórica de centro a centro do par de engrenagens.

• A. 24 dentes e 36 mm
• B. 30 dentes e 40 mm
• C. 16 dentes e 36 mm
• D. 24 dentes e 24 mm
• E. 20 dentes e 42 mm

Tendo como referência os elementos de máquinas, assinale a opção que apresenta o padrão típico de falha em dentes de engrenagens submetidas a baixas tensões nominais.

• A.
• B.
• C.
• D.
• E.

Considerando um parafuso de potência de rosca quadrada com diâmetro médio de 20 mm e avanço igual a 15 mm, assinale a opção que apresenta o menor valor para o fator de atrito que garanta o autobloqueamento desse parafuso de potência.

• A. 0,333
• B. 0,378
• C. 0,388
• D. 0,240
• E. 0,175

As pré-cargas em junções parafusadas são determinantes para a qualidade da junção. Quando aplicada em um parafuso de porca, a pré-carga é mais precisamente garantida por meio

• A. de medição do torque com utilização de torquímetro.
• B. de medição da elongação do parafuso.
• C. do aperto até atingir a deformação plástica do parafuso.
• D. de medição da deformação da porca.
• E. do número e ângulo de aperto.

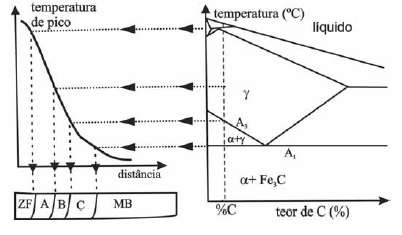

No que se refere à figura precedente, que mostra as transformações sofridas em metais após processo de soldagem, assinale a opção correta.

• A. A zona B indica uma região de refino de grãos, não ocorrendo redução significativa na resistência do material.
• B. A zona ZF representa a região de fundição, que se caracteriza por ser a região mais suscetível a falhas, mesmo em adequados processos de soldagem.
• C. A zona A mostra uma transformação austenítica, que produz aumento de dureza, alta resistência mecânica e baixa temperabilidade.
• D. A figura mostra uma transformação em metais como alumínio ou cobre.
• E. A zona C indica uma região crítica no processo de soldagem devido ao intenso aumento de grãos.

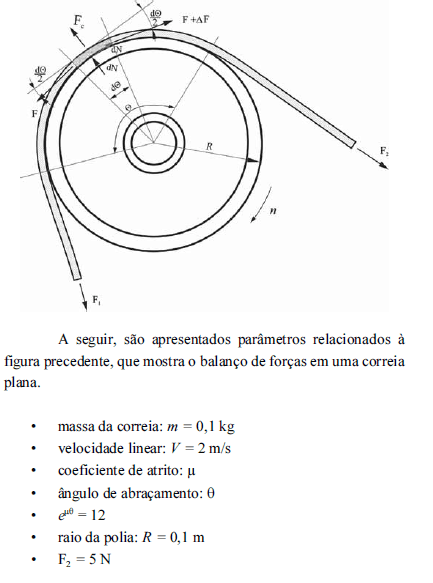

A partir dessas informações, é correto afirmar que F₁ é igual a

• A. 24 N.
• B. 8 N.
• C. 12 N.
• D. 20 N.
• E. 16 N.

Uma mola helicoidal de compressão, do tipo enrolada, tem os seguintes parâmetros: diâmetro médio da espira de 0,3 m, diâmetro de fio de 10 mm, componente de amplitude de resistência igual a 300/π MPa. Considerando-se um índice de mola K_B = 5, uma pré-carga de 2 N e uma carga máxima de 42 N, é correto afirmar que o fator de segurança dessa mola, segundo o critério de falha de fadiga torcional de Gerber, é igual a

• A. 1,66.
• B. 1,50.
• C. 1,25.
• D. 1,33.
• E. 2,00.

Uma carga de 10.000 N deve ser elevada por meio de uma polia com diâmetro 0,3 m, acoplada a uma redução de 50:1, com 90% de eficiência, conectada a um motor elétrico de 900 rpm. Nessa situação, assumindo 3,14 como valor aproximado de π, é correto afirmar que o motor deve ter potência de eixo igual a

• A. 2.355 W.
• B. 2.826 W.
• C. 3.140 W.
• D. 4.710 W.
• E. 1.570 W.

Em comparação com os sistemas hidráulicos, é correto afirmar que os sistemas pneumáticos

• A. são mais sensíveis às variações de temperatura.
• B. têm maior relação entre peso e potência.
• C. têm cursos mais limitados e são mais precisos.
• D. são mais baratos e têm maior potência.
• E. são mais seguros e dispõem de velocidades mais elevadas.

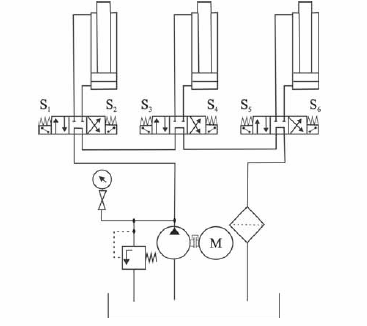

O esquema precedente mostra um circuito hidráulico que funciona

• A. em série, sem perda de velocidade nos atuadores.
• B. sequencialmente e de forma automática.
• C. impossibilitado de sincronismo.
• D. em paralelo com a velocidade de avanço do atuador regenerada.
• E. com um atuador condicionado à inatividade dos demais.
