O azimute com valor igual a 92°17’28” de uma direção na cidade de Curitiba foi determinado no dia 14/06/1977 utilizando-se uma bússola. Nessa ocasião, a declinação magnética calculada foi de 14,24° Oeste. Convertendo esse azimute em rumo verdadeiro, o valor resultante é:

• A. 14°14’24” NO.
• B. 73°18’32” SE.
• C. 77°53’28” NE.
• D. 78°03’04” NE.
• E. 87°42’32” SE.

Durante um levantamento de detalhes, um profissional utilizou a técnica de leitura por pares conjugados em cada pontaria que realizou, como observado na caderneta de campo abaixo.

Após calcular as leituras de cada detalhe, D001, D002 e D003, assinale a alternativa que corresponde aos valores corretos.

• A. Detalhe D001: Hz = 23°15’55” – Detalhe D001: V = 90°00’02”.
• B. Detalhe D002: Hz = 360°00’01” – Detalhe D002: V = 88°00’03”.
• C. Detalhe D003: Hz = 351°00’04” – Detalhe D003 :V = 93°30’30”.
• D. Detalhe D001: Hz = 203°15’55” – Detalhe D002 :V = 88°00’03”.
• E. Detalhe D003: Hz = 171°00’04” – Detalhe D001 :V = 90°15’10”.

Com o surgimento dos distanciômetros eletrônicos (Medidor Eletrônico de Distância – MED) em escala comercial, a tarefa de medição de distâncias ficou bastante facilitada. A respeito desse assunto, considere as seguintes afirmativas:

1. A precisão do instrumento depende, basicamente, da estabilidade da frequência de modulação e da acuracidade das medidas de diferença de fase.

2. A distância será determinada em função do número de meio-comprimento de onda e da fração de meio-comprimento de onda contidos no intervalo medido.

3. Na fabricação dos MED, os fabricantes adotam uma atmosfera padrão com índice de refração específico, dispensando a correção meteorológica no momento da medição das distâncias.

4. Erro de Zero ou Constante Aditiva é a distância entre o centro eletrônico – onde o sinal é gerado – e o centro geométrico do instrumento, que pode variar com o tempo.

Assinale a alternativa correta.

• A. Somente as afirmativas 1 e 2 são verdadeiras.
• B. Somente as afirmativas 2 e 3 são verdadeiras.
• C. Somente as afirmativas 3 e 4 são verdadeiras.
• D. Somente as afirmativas 1, 2 e 4 são verdadeiras.
• E. Somente as afirmativas 1, 3 e 4 são verdadeiras.

Levando em consideração os Erros de Observação, assinale a alternativa correta.

• A. Deve-se ter em mente que as medidas lineares e angulares estão sujeitas a erro, que podem ser eliminados tomando-se os devidos cuidados no momento da coleta dos dados, livrando assim essas medidas dos erros grosseiro, sistemático e acidental.
• B. Quando o equipamento estiver calado, ou seja, o eixo principal estiver na vertical, o eixo secundário estiver perpendicular ao principal e o eixo de colimação estiver ortogonal ao eixo secundário, os ângulos serão medidos com precisão e confiabilidade. Se alguma dessas três condições não for contemplada, deve-se realizar a calibração do equipamento.
• C. Buscando minimizar o erro de visada, que ocorre quando a baliza não está verticalizada, recomenda-se realizar a pontaria na parte superior da baliza, facilitando assim a sua visualização.
• D. Na medida de distância pelo método da taqueometria, a falta de verticalidade da mira (ou estádia) pode ser compensada se o ângulo vertical for devidamente anotado.
• E. As causas do aparecimento desses erros são as mais diversas: imperfeições do instrumento de medida (erro sistemático), falhas humanas (erro grosseiro) e causas não conhecidas (erros acidentais).

Sobre as técnicas de medição angular, assinale a alternativa correta.

• A. O método de reiteração consiste em medir cada ângulo em partes diferentes do limbo, atenuando assim os erros de colimação dos limbos graduados.
• B. O método de repetição consiste em repetir sucessivamente a operação de leitura um certo número de vezes, atenuando assim os erros causados pela falta de ortogonalidade entre o eixo principal e o eixo secundário.
• C. O método de medição com equipamento não orientado é realizado quando o “zero” do limbo horizontal não aponta para o Norte.
• D. Quando se orienta um equipamento à vante, não é possível medir o ângulo externo de uma poligonal fechada.
• E. Para um equipamento orientado à ré, a leitura de vante será o próprio ângulo horizontal.

Sobre a classificação dos erros na Medida Direta de Distância, assinale a alternativa INCORRETA.

• A. Falta de horizontalidade da trena é um erro grosseiro.
• B. Catenária ou falta de tensionamento da trena é um erro instrumental sistemático.
• C. Erro de Zero ou Erro de Índice é um erro instrumental sistemático.
• D. Falta de verticalidade da baliza é um erro grosseiro.
• E. Falta de alinhamento entre balizas em lances compostos é um erro grosseiro.

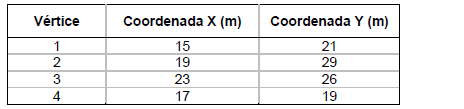

Considere a área de um terreno que possui quatro vértices com as seguintes coordenadas:

 A área desse terreno é:

• A. 35 m²
• B. 37 m².
• C. 69 m².
• D. 70 m².
• E. 73 m².

A planta topográfica pode ser considerada um dos produtos finais da topografia e segue normas do desenho técnico para sua confecção. Uma ferramenta poderosa que auxilia a produção desses produtos são os desenhos assistidos por computador (do inglês Computer-Aided Design, o CAD). Em relação ao AutoCad, assinale a alternativa que apresenta corretamente a função de “realizar várias cópias dos objetos duplicando-os em linhas ou colunas previamente configuradas”.

• A. Array.
• B. Strech.
• C. Pan.
• D. Extends.
• E. Trim.

Levando em consideração os sistemas de referência, assinale a alternativa correta.

• A. O sistema de coordenadas plano-retangulares tem a mesma origem do Sistema Topográfico Topocêntrico.
• B. A orientação do sistema de coordenadas plano-retangulares é em relação ao eixo das abcissas (X).
• C. A fim de serem evitados valores negativos para as coordenadas plano-retangulares, a elas são adicionados termos constantes.
• D. A fim de elevar o plano topográfico de projeção ao nível médio da área objeto do sistema topográfico, as coordenadas plano-retangulares são afetadas por um fator de elevação, caracterizando o Datum vertical.
• E. A origem do Sistema Topográfico Local deve estar posicionada, geograficamente, de modo a que nenhuma coordenada plano-retangular, isenta do seu termo constante, tenha valor superior a 90 km.

Dois observadores, pretendendo determinar a posição de uma embarcação (ponto C) ancorada no leito de um rio, posicionam seus equipamentos nos pontos A (150,13; 212,06) m e B (200,00; 212,06) m. O observador posicionado no ponto A orientou seu equipamento em B e mediu um ângulo horizontal anti-horário de 27°15’, enquanto o observador posicionado no ponto B, orientou seu equipamento em A e mediu um ângulo horizontal horário de 40°00’.

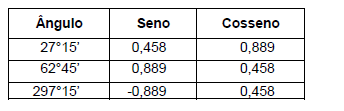

Para efeitos de cálculo, utilize os seguintes valores:

Sabendo-se que o azimute B-A é igual a 270°00’ e que a distância AC é igual a 97,12 m, determine as coordenadas da embarcação (ponto C).

• A. Xc = 236,47 m e Yc = 256,54 m.
• B. Xc = 194,61 m e Yc = 298,40 m.
• C. Xc = 86,34 m e Yc = 44,48 m.
• D. Xc = 44,48 m e Yc = 86,34 m.
• E. Xc = 44,48 m e Yc = -86,34 m.
