Questão número 531077

Engenharia Eletrônica - Eletrônica Analógica - Instituto Brasileiro de Formação e Capacitação (IBFC) - 2017

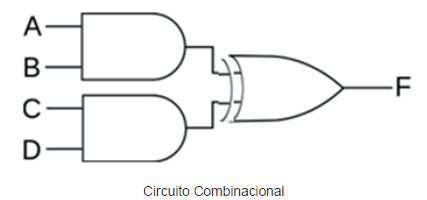

Dado o circuito a seguir, assinale a alternativa que apresenta a resposta correspondente à saída F.

  • A. F= (B’xCxD)+(AxBxD’)+(A’xCxD)+(AxBxC’)
  • B. F= (B’xCxD)+(AxCxD’)+(A’xC’xD)+(AxBxC’)
  • C. F= (A’xCxD)+(AxBxD’)+(A’xBxD)+(AxBxC’)
  • D. F= (B’xCxD)+(AxB’xD’)+(A’xCxD)+(AxBxC’)
  • E. F= (A’xC’xD)+(AxBxD’)+(A’xCxD)+(AxBxD’)
Próxima Questão
