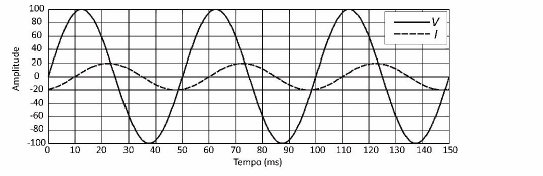

Em um dado experimento laboratorial envolvendo circuitos CA, utilizando as montagens apropriadas, foram medidos sinais alternados de tensão e corrente em uma impedância Z. Os dois sinais possuem mesma frequência, sendo um referente a uma tensão V e o outro a uma corrente I. Após o experimento, com base nas amostras coletadas dos sinais, os responsáveis pelo experimento representaram graficamente, em uma mesma escala, as referidas formas de onda, conforme ilustrado a seguir.

Em relação aos sinais apresentados, sabendo que a escala de amplitude é dada em volts e ampères para os sinais V e I, respectivamente, julgue os itens subsecutivos.

A frequência dos sinais V e I é igual a 20 Hz.

  • C. Certo
  • E. Errado

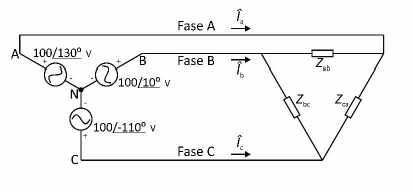

O circuito a seguir é formado por uma fonte de tensão trifásica equilibrada conectada a uma impedância trifásica em triângulo.

Com base no circuito apresentado, julgue os itens subsequentes.

  • C. Certo
  • E. Errado

O circuito a seguir é formado por uma fonte de tensão trifásica equilibrada conectada a uma impedância trifásica em triângulo.

Com base no circuito apresentado, julgue os itens subsequentes.

  • C. Certo
  • E. Errado

O circuito a seguir é formado por uma fonte de tensão trifásica equilibrada conectada a uma impedância trifásica em triângulo.

Com base no circuito apresentado, julgue os itens subsequentes.

  • C. Certo
  • E. Errado

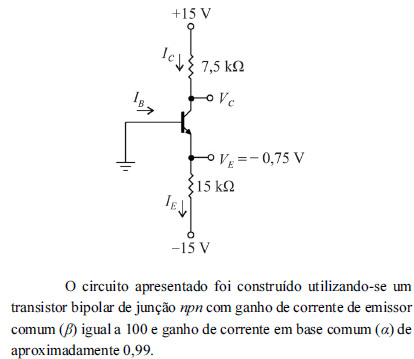

Tendo como referência essas informações, julgue os itens seguintes.

A corrente do emissor (IE) é negativa.

  • C. Certo
  • E. Errado

Tendo como referência essas informações, julgue os itens seguintes.

  • C. Certo
  • E. Errado

Tendo como referência essas informações, julgue os itens seguintes.

O transistor está polarizado em modo de saturação.

  • C. Certo
  • E. Errado

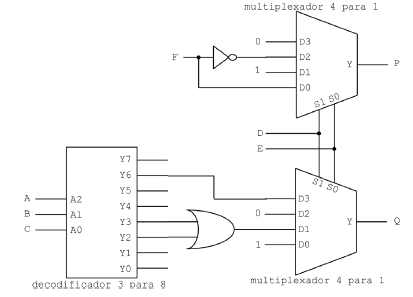

A figura apresentada mostra um circuito digital construído usando-se um decodificador de 3 para 8 com saídas em nível alto, dois multiplexadores de 4 para 1, uma porta inversora e uma porta OU. As entradas do circuito são A, B, C, D, E e F e as saídas são P e Q. O algarismo 0, em A0, Y0, D0 e S0, indica o bite menos significativo das respectivas entradas ou saídas dos componentes. Considerando essas informações, julgue os seguintes itens.

A saída P pode ser escrita na forma de “soma de mintermos” como

  • C. Certo
  • E. Errado

A figura apresentada mostra um circuito digital construído usando-se um decodificador de 3 para 8 com saídas em nível alto, dois multiplexadores de 4 para 1, uma porta inversora e uma porta OU. As entradas do circuito são A, B, C, D, E e F e as saídas são P e Q. O algarismo 0, em A0, Y0, D0 e S0, indica o bite menos significativo das respectivas entradas ou saídas dos componentes. Considerando essas informações, julgue os seguintes itens.

Se D = 0 e E = 0, então P = F e Q = 1.

  • C. Certo
  • E. Errado

A figura apresentada mostra um circuito digital construído usando-se um decodificador de 3 para 8 com saídas em nível alto, dois multiplexadores de 4 para 1, uma porta inversora e uma porta OU. As entradas do circuito são A, B, C, D, E e F e as saídas são P e Q. O algarismo 0, em A0, Y0, D0 e S0, indica o bite menos significativo das respectivas entradas ou saídas dos componentes. Considerando essas informações, julgue os seguintes itens.

Se D = 0 e E = 1, então P = 1 e

  • C. Certo
  • E. Errado
