Questões de Arquitetura do ano 2008

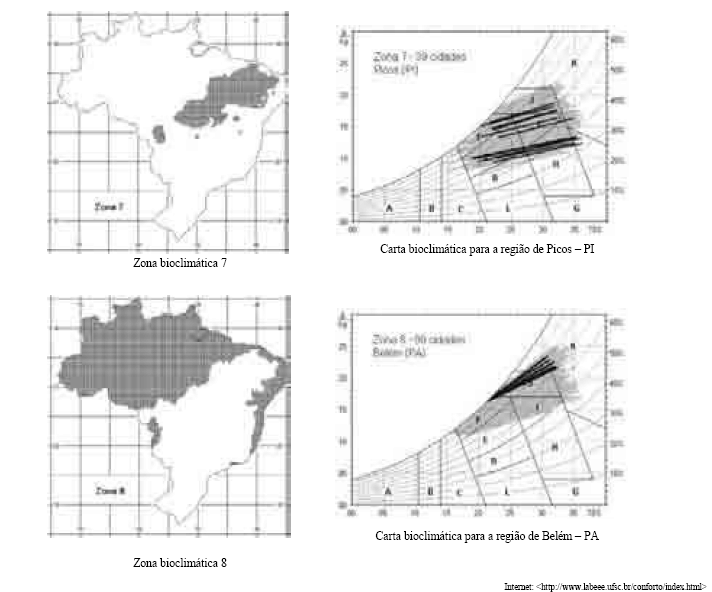

Os gráficos apresentados acima correspondem ao zoneamento bioclimático brasileiro e às diretrizes construtivas para habitações unifamiliares de interesse social, que integram a NBR 15220- 3/2005, relativa ao desempenho térmico de edificações. Com base nos gráficos apresentados, e sabendo-se que a pressão de vapor do ar (ordenada da esquerda) é dada em g/kg, a umidade do ar (ordenada da direita) em percentagem e a temperatura de bulbo seco (abscissa) em ºC, julgue os itens a seguir.

Quando o clima é quente e seco, o ar externo é, em geral, mais quente que o interno. Nessa condição, deve-se evitar a ventilação constante.

• C. Certo
• E. Errado

Na apresentação da folha para desenho técnico, o desenho principal, se houver, no espaço para desenho, é colocado:

• A. acima e à direita.
• B. acima e no centro.
• C. acima e à esquerda.
• D. abaixo e à direita.
• E. abaixo e à esquerda.

A implantação de projetos arquitetônicos, urbanísticos e paisagísticos requer, entre as premissas básicas, a análise topográfica que orientará os estudos preliminares e execução de terraplenagem. A esse respeito, analise as afirmativas a seguir:

I. A análise do local, mediante relatório de vistoria do terreno, deverá indicar, minimamente, a ocorrência de áreas não edificáveis, áreas alagáveis e outras limitações para o desenvolvimento do projeto, bem como as limitações do meio físico e as condições de infra e superestrutura identificadas na área e, também, nas concessionárias.

II. Os estudos preliminares de terraplenagem devem apresentar cortes esquemáticos que indiquem a proposta de intervenção, bem como a estimativa preliminar do volume de corte e aterro, indicando, inclusive, as diretrizes de drenagem.

III. O projeto de terraplenagem a partir da altimetria conterá identificações de taludes (“off-set”), localização das seções do perfil do terreno natural, curvas de nível de metro em metro, com indicação de valores dos níveis de cinco em cinco metros e cotas definitivas dos patamares, dos eixos das vias e outros pontos notáveis que caracterizam a situação geológica e geotécnica da área de intervenção.

Assinale:

• A.

  se somente a afirmativa I estiver correta.

• B.

  se somente a afirmativa II estiver correta.

• C.

  se somente as afirmativas I e II estiverem corretas.

• D.

  se somente as afirmativas II e III estiverem corretas.

• E.

  se todas as afirmativas estiverem corretas.
