Questões sobre CAD/AutoCAD

No AutoCAD a partir da versão 2006, pode-se criar blocos inteligentes e flexíveis. Esse novo recurso, chamado Blocos Dinâmicos, permite que se modifique blocos dentro de limitações específicas. A biblioteca de blocos pode, por exemplo, ter dezenas de janelas. Com Blocos Dinâmicos, pode-se criar um bloco que toma o lugar de todos esses blocos e ter certeza de que as modificações correspondem às dimensões de seus objetos do mundo real. Como resultado, o processo de encontrar o bloco correto é muito mais eficiente. A inserção e edição do bloco ocorrem praticamente livres de erros. Esse recurso do AutoCAD NÃO permite

• A.

  esticar uma porta para aumentar a sua largura, sem aumentar a sua espessura.

• B.

  mudar uma cama de solteiro para uma de casal, tendo o número de travesseiros ajustado adequadamente.

• C.

  transformar qualquer bloco existente em dinâmico, adicionando características dinâmicas.

• D.

  ser comparado a um bloco regular, pois um bloco dinâmico geralmente tem dois itens adicionais, um de parâmetro e um de ação, e deve ser inserido como xref.

• E.

  considerar que um equipamento (como um telefone ou um monitor de computador) possa assumir uma das várias formas escolhidas de uma lista drop-down.

No AutoCad, Annotative é uma propriedade que pertence aos objetos comumente usados para anotar desenhos. Esta propriedade permite automatizar o processo de fazer anotações em escala. Objetos de anotação são definidos em relação à altura do papel e aparecem no paperspace e no modelspace no tamanho determinado pela escala de anotação definido para esses espaços.

NÃO atende à propriedade mencionada:

• A.

  Lines.

• B.

  Hatchs.

• C.

  Texts.

• D.

  Dimensions.

• E.

  Blocks.

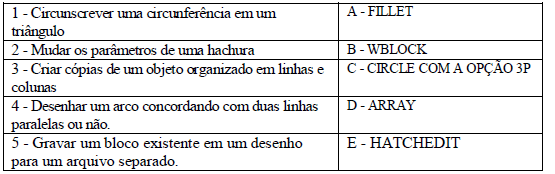

Considerando os comandos criação e edição de geometria avançada do Autocad, relacione a coluna da esquerda com a da direita.

Assinale abaixo a opção que valida o relacionamento das colunas.

• A.

  1C; 2E; 3D; 4A; 5B

• B.

  1A; 2E; 3B; 4C; 5D

• C.

  1C; 2D; 3E; 4B; 5A

• D.

  1B; 2D; 3A; 4E; 5C

• E.

  1D; 2C; 3B; 4E; 5ª

Com relação ao sistema de coordenadas do Autocad, podemos afirmar que existem os seguintes tipos:

• A.

  Polares e retangulares.

• B.

  Retangulares ou cilíndricas e polares ou esféricas.

• C.

  Retangulares absolutas e retangulares relativas.

• D.

  Polares absolutas e polares relativas

• E.

  Todas as alternativas estão corretas.

A utilização de sistemas CAD apresenta várias vantagens. Assinale com V para verdadeiro e F para falso as afirmações abaixo:

( ) Permite a padronização dos procedimentos e dos desenhos

( ) Possibilita menor erros de projeto - potencializando o uso de ferramentas de revisão de projetos ( ) Possibilita maior produtividade

( ) Assegura que um trabalho pronto possa ser alterado sem que se destruam as versões anteriores, tendo-se apenas que refazer todos os traçados.

( ) Com a inclusão do conceito de BIM, nas ultimas versões, a integração entre projeto e execução de obras ficou fortalecida.

A ordem das repostas é:

• A.

  V; V; V; V; V

• B.

  V; F; F; V; V

• C.

  V; F; F; V; V

• D.

  F; F; V; V; F

• E.

  V; V; V; F; V

No AUTOCAD qual a função do comando layer:

• A. Criar linhas em sequência, forma a unificar todo o desenho em um mesmo bloco ou layer.
• B. Criar blocos interligados em série, possibilitando a criação de padronagens.
• C. Criar camadas no desenho a fim de facilitar sua visualização, permitindo que cada layer possa ser ocultado ou visualizado.
• D. Permite que o usuário do programa leia as características do desenho (ex: tamanho, espessura e cor).

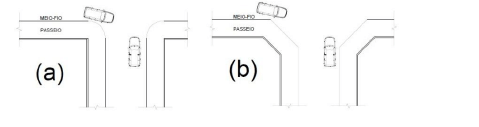

Nas interseções das vias urbanas, os passeios são configurados em arcos ou sutamento para facilitar a circulação de veículos. Conforme a figura abaixo.

As ferramentas do AutoCAD que melhor se adequam a estes desenhos são, respectivamente:

• A.

  ARC e BREAK

• B.

  ARC e TRIM

• C.

  FILLET e CHAMFER

• D.

  ARC e CHAMFER

• E.

  FILLET e BREAK

Com relação à figura da questão 26, podemos afirmar que o método utilizado foi o:

• A.

  Mongeano

• B.

  Prático

• C.

  Dos pontos medidores

• D.

  Dos Arquitetos

• E.

  Geral

A utilização de sistemas CAD apresenta várias vantagens. Assinale com V para verdadeiro e F para falso as afirmações abaixo:

( ) Permite a padronização dos procedimentos e dos desenhos

( ) Possibilita menor erros de projeto - potencializando o uso de ferramentas de revisão de projetos ( ) Possibilita maior produtividade

( ) Assegura que um trabalho pronto possa ser alterado sem que se destruam as versões anteriores, tendo-se apenas que refazer todos os traçados.

( ) Com a inclusão do conceito de BIM, nas ultimas versões, a integração entre projeto e execução de obras ficou fortalecida.

A ordem das repostas é:

• A.

  V; V; V; V; V

• B.

  V; F; F; V; V

• C.

  F; V; V; F; V

• D.

  F; F; V; V; F

• E.

  V; V; V; F; V

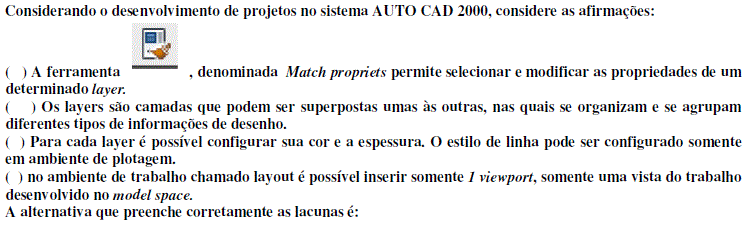

• A.

  V, V, V, V.

• B.

  F, V, F, F.

• C.

  V, V, F, V.

• D.

  F, V, F, F.
