Questões de Arquitetura da ATAME Grupo

Em se tratando de desenho arquitetônico, a espessura, forma e continuidade do traço/linha servem para representar graficamente uma estrutura. Marque a opção ERRADA:

• A. Linha fina - Pena 0,2 (ou 0,3). Usada para representar os elementos em vista.
• B. Traço interrompido - Representa um elemento de desenho "invisível" (ou seja, que esteja além do plano de corte).
• C. Traço-ponto - Usado para indicar eixos de simetria ou linhas indicativas de planos de corte.
• D. Linha grossa - Pena 0.6 (ou 0,7). Usada para representar elementos que deverão ser destacados (ex: paineis).

Marque a opção que lista apenas materiais que tradicionalmente são utilizados no desenho instrumentado:

• A. Prancha de desenho, régua T, escalímetro.
• B. Canetas nanquim, mata-gato, mouse.
• C. Compasso, esquadro, ploter.
• D. Gabarito, curva francesa, AUTOCAD.

Marque a opção que define CORRETAMENTE um Estudo Preliminar:

• A. Corresponde ao conjunto de desenhos que é encaminhado aos órgãos públicos de fiscalização de edifícios. Por este motivo, possui algumas regras próprias de apresentação, variando de cidade em cidade. Costuma-se trabalhar nas mesmas escalas do anteprojeto.
• B. Envolve a análise das várias condicionantes do projeto, normalmente materializa-se em uma série de croquis e esboços que não precisam necessariamente seguir as regras tradicionais do desenho arquitetônico. É um desenho mais livre, constituído por um traço sem a rigidez dos desenhos típicos das etapas posteriores.
• C. Corresponde à confecção dos desenhos que são encaminhados à obra, sendo, portanto, a mais trabalhada. Devem ser desenhados todos os detalhes do edifício, com um nível de complexidade adequado à realização da construção.
• D. Corresponde ao conjunto de elementos necessários e suficientes, com nível de precisão adequado, para caracterizar a obra ou serviço.

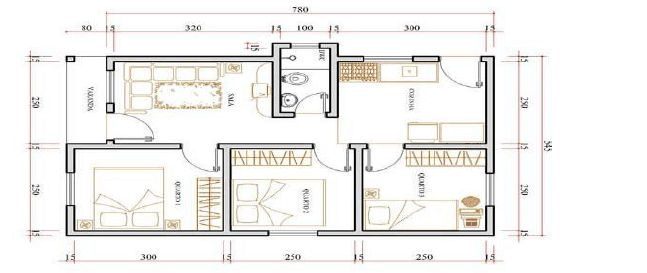

Dado a planta baixa a seguir determine a área comum dos dormitórios:

• A. 24,08m²
• B. 45,58m²
• C. 20,00m²
• D. 22,80m²

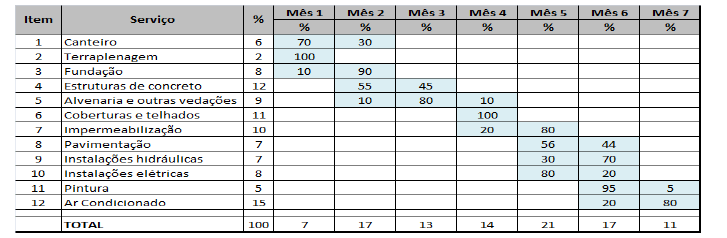

De acordo com o cronograma exposto abaixo determine em que mês haverá super alocação de recursos:

• A. Mês 2
• B. Mês 3
• C. Mês 5
• D. Mês 6

Que tipo de cronograma foi apresentado na questão 30?

• A. Cronograma físico.
• B. Cronograma físico-financeiro.
• C. Cronograma de recursos.
• D. Cronograma de financeiro.

Os renomados projetos de paisagismo do Parque da Juventude e da reforma do Vale do Anhangabaú, ambos em São Paulo, são obras de qual arquiteto-paisagista?

• A. Gustavo Garrido.
• B. Rosa Grena Kliass.
• C. Antonio Viana Barreto.
• D. Garret Eckbo.

Um dos mais famosos parques do mundo, o Central Park, possui uma área de 3,4 km², e está localizado na cidade de Nova Iorque. O parque, que existe há 150 anos, é considerado, por muitos nova-iorquinos, um oásis dentro da grande floresta de arranha-céus existente na região. Embora o parque pareça natural, ele é, na verdade, ajardinado quase inteiramente e contém diversos lagos artificiais, trilhas para caminhadas, duas pistas de patinagem no gelo, um santuário vivo e campos diversos. Assim qual o arquiteto-paisagista responsável por este projeto?

• A. Lawrence Halprin.
• B. Roberto Burle Marx.
• C. Benedito Abbud.
• D. Frederick Law Olmsted.

No AUTOCAD qual a função do comando layer:

• A. Criar linhas em sequência, forma a unificar todo o desenho em um mesmo bloco ou layer.
• B. Criar blocos interligados em série, possibilitando a criação de padronagens.
• C. Criar camadas no desenho a fim de facilitar sua visualização, permitindo que cada layer possa ser ocultado ou visualizado.
• D. Permite que o usuário do programa leia as características do desenho (ex: tamanho, espessura e cor).

De acordo com a nomenclatura usual, os símbolos abaixo representam quais itens comumente utilizados projetos de instalações elétricas? Marque a opção CORRETA.

• A. a - Tomada alta, b - Tomada de luz no piso, c - Interruptor de uma seção.
• B. a - Tomada baixa, b - Tomada de luz no teto, c - Interruptor de uma seção.
• C. a - Interruptor de uma seção, b - Tomada de luz no teto, c - Botão de campainha.
• D. a - Tomada baixa, b - tomada de luz no piso, c - interruptor de duas seções.
