Questões sobre Sketch up

SketchUp é uma ferramenta para gerar imagens 3D, muito utilizada por arquitetos e engenheiros. A respeito do programa SketchUp e de sua utilização, assinale a opção correta.

• A. A ferramenta OFFSET encontra-se na paleta CONSTRUCTION.
• B. A ferramenta TRIM subtrai o primeiro sólido do segundo e mantém apenas o resultado final no modelo.
• C. O programa possui um sistema de dimensionamento simples e voltado para a elaboração de projetos técnicos.
• D. O programa conta com as ferramentas básicas de desenho: retângulo, linha, círculo, arco, polígono regular e freehand ou forma livre.
• E. O programa utiliza apenas um modo de seleção de entidades, o window.

O termo inglês sketch significa esboço. O programa Sketch-up produz imagens com três pontos de fuga e é comparado, por sua rapidez, aos croquis do arquiteto. A respeito desse assunto e da imagem apresentada, julgue o seguinte item.

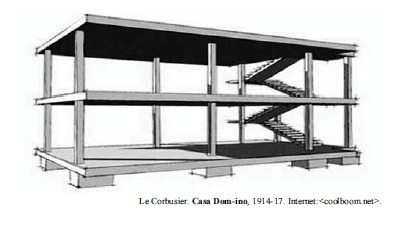

A imagem da casa Dom-ino, de Le Corbusier, mostrada na figura, foi confeccionada com o uso do Sketch-up, no estilo croquis com sketchy edges e dois pontos de fuga.

• C. Certo
• E. Errado

No que se refere à prática de croquis a mão e aos executados no SketchUp, assinale a opção correta.

• A. Por meio da aplicação de estilos no modelo 3-D, podem-se obter imagens renderizadas em tempo real que reproduzem os traços de croquis à mão com aquarela, giz, lápis, marcador, entre outros.
• B. Pela mudança da posição (aumento da distância) e da distância focal (diminuição da df) da câmera, é possível obter as vistas ortográficas de um modelo 3-D.
• C. Os modelos 3-D do SketchUp são gerados como objetos sólidos cujas formas são definidas por arestas e faces.
• D. No modo padrão de entrada do SketchUp, a interação com os modelos 3-D é feita com o cursor sobre imagens em perspectiva de projeção paralela, com três pontos de fuga.
• E. Embora se baseie na metáfora do desenho a lápis sobre o papel, o croqui feito no SketchUp difere do esboço a mão, pois, além do procedimento padrão de desenho no espaço 3-D, o programa permite a utilização de ferramentas como o outer shell, que permite definir objetos em 3-D pelos contornos nas vistas ortográficas.

Um projeto de arquitetura é constituído por várias etapas, entre as quais é possível destacar o estudo de viabilidade, o estudo preliminar, o anteprojeto, entre outros. Com relação a esse assunto, julgue os itens de 57 a 64.

O SketchUp apresenta ferramentas que auxiliam na representação gráfica do projeto e na elaboração de desenhos que se assemelham a croquis.

• C. Certo
• E. Errado

As normas técnicas do desenho arquitetônico associadas à evolução dos programas computacionais específicos para a arquitetura permitiram a universalização da linguagem arquitetônica no mundo. Acerca desse assunto e dos aspectos a ele relacionados, julgue os itens a seguir.

O modelamento 3D no programa SketchUp é similar ao de um croqui à mão livre, visto que, nesse programa, o modelamento é formado por apenas dois elementos, arestas e faces, que são desenhados assim como em um croqui.

• C. Certo
• E. Errado

A respeito da representação, dos métodos e das técnicas de desenho, julgue os itens que se seguem.

Entre as opções disponibilizadas pelo Google SketchUp Pro 8 para modelagem aditiva e subtrativa, a opção Recortar possibilita secionar e apagar um pedaço de uma forma.

• C. Certo
• E. Errado

A respeito da representação, dos métodos e das técnicas de desenho, julgue os itens que se seguem.

No Google SketchUp Pro 8, a ferramenta Geolocalização, no menu Arquivo, permite visualizar e especificar uma localização para um modelo, criando dois planos em camadas diferentes com imagens aéreas do terreno em cores. Uma das imagens instantâneas que se obtêm ao adicionar uma geolocalização ao modelo inclui dados de terreno em 3D.

• C. Certo
• E. Errado

No que se refere à informática aplicada à arquitetura e ao urbanismo, julgue os itens subsequentes.

No Sketchup, a área de desenho é o local em que se cria o modelo. O espaço 3D dessa área é indicado visualmente pelos eixos de desenho, que são três linhas coloridas e perpendiculares que conferem senso de direção ao espaço 3D.

• C. Certo
• E. Errado

No que se refere à informática aplicada à arquitetura e ao urbanismo, julgue os itens subsequentes.

O Sketchup pode ser usado em qualquer atividade profissional que necessite desenvolver rascunhos de produtos tridimensionais. Embora seja mais usado por arquitetos, é possível que profissionais como game designers, escultores, mecânicos e até mesmo médicos o utilizem de modo produtivo.

• C. Certo
• E. Errado

No que se refere à informática aplicada à arquitetura e ao urbanismo, julgue os itens subsequentes.

As principais partes das interfaces do Sketchup são a barra de título, os menus, as barras e as paletas de ferramentas, a área de desenho, a barra de status e a barra de ferramenta de medidas.

• C. Certo
• E. Errado
