Questões sobre Linguagens

O intervalo entre as curvas de nível em cada trabalho depende da

• A.

  indicação do norte verdadeiro.

• B.

  jurisdição.

• C.

  escala da planta e da declividade.

• D.

  altura máxima da área levantada.

• E.

  altura mínima da área levantada.

Em uma planta topográfica, o desenhista NÃO precisa especificar o(a)

• A.

  significado das convenções.

• B.

  seta indicadora do norte verdadeiro.

• C.

  data do levantamento.

• D.

  indicação dos cálculos.

• E.

  responsável técnico.

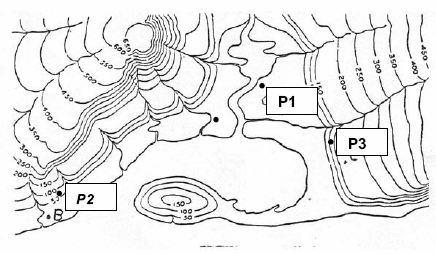

De acordo com o desenho abaixo, assinale a alternativa que indica o significado correto das letras indicadas

• A.

  P1 indica uma Colina; P2 indica uma Cota (pequena elevação); P3 indica Terreno pouco inclinado.

• B.

  P1 indica uma Cota (pequena elevação); P2 indica uma Colina; P3 indica Terreno pouco inclinado.

• C.

  P1 indica Terreno pouco inclinado; P2 indica uma Colina; P3 indica uma Cota (pequena elevação).

• D.

  P1 indica uma Colina; P2 indica Terreno pouco inclinado; P3 indica uma Cota (pequena elevação).

• E.

  P1 indica Terreno pouco inclinado; P2 indica uma Cota (pequena elevação); P3 indica uma Colina.

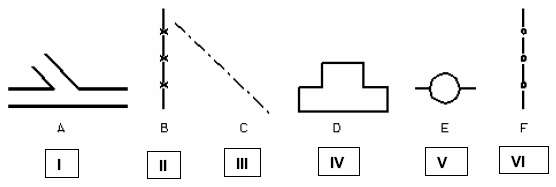

Analise e identifique cada um dos símbolos usados em projetos topográficos, segundo a NBR 13133/1994.

• A.

  I=curvas de nível, II= cerca mista, III= eixo, IV= construção de madeira, V= luminária, VI=estrada de ferro.

• B.

  I= caminho, II= eixo, III= guia, IV= lagoa , V= poste, VI=alinhamento indefinido.

• C.

  I= caminho, II= valeta, III= tubo, IV= construção alvenaria , V= torre de alta tensão, VI=cerca de madeira.

• D.

  I= estrada pavimentada, II= cerca de arame, III= alinhamento indefinido, IV= construção alvenaria, V= poste, VI=cerca viva.

• E.

  I= estrada pavimentada, II= cerca viva, III= cerca de madeira, IV= torre de alta tensão, V= luminária, VI=guia.

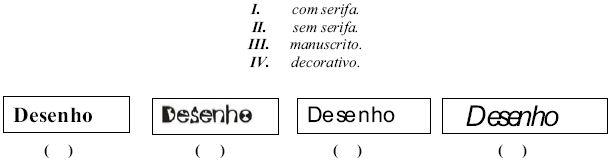

Analise os textos inseridos nos quadros dados, identificando os tipos de letras usados, segundo a classificação:

Conforme sua classificação, assinale a alternativa abaixo.

• A.

  II, IV, I, III.

• B.

  I, IV, II, III.

• C.

  I, III, II, IV.

• D.

  II, III, I, IV.

• E.

  II, IV, III, I.

Em se tratando de elaboração de cartazes, classifique em verdadeira(V) ou falsa(F) as afirmativas abaixo.

Conforme sua classificação, identifique a alternativa abaixo.

• A.

  F F V V.

• B.

  F F F V.

• C.

  V F V V.

• D.

  V F V F.

• E.

  F V V V.

Segundo a NBR 8402/94, na qual se fixam condições exigíveis para escritas usadas em desenhos técnicos e documentos semelhantes, podemos afirmar.

Assinale a alternativa correta.

• A.

  Apenas I está correta.

• B.

  Todas as afirmativas estão corretas.

• C.

  Todas as afirmativas estão incorretas.

• D.

  Apenas a afirmativa III está incorreta.

• E.

  Apenas as afirmativas I e III estão corretas.

A Secretaria de Finanças decidiu elaborar um cartaz para divulgação do IPTU, optando pelo formato A3 da série "A". Pergunta-se: Qual o tamanho desse formato?

• A.

  841 x 1189 mm

• B.

  297 x 420 mm

• C.

  105 x 148 mm

• D.

  200 x 300 mm

• E.

  210 x 297 mm

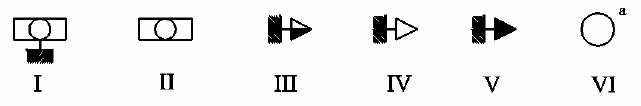

Analise e identifique cada um dos símbolos usados em projetos de Instalação Elétrica Predial, segundo a NBR 5444/89.

• A.

  I= ponto de luz incandescente na parede; II= tomada à meia altura; III= tomada baixa; IV= interruptor de uma seção; V= interruptor de duas seções; VI= interruptor de três seções.

• B.

  I= ponto de luz fluorescente na parede; II= saída para telefone interno; III= saída para telefone externo; IV= interruptor de três seções; V= interruptor de duas seções; VI= interruptor de três seções.

• C.

  I= ponto de luz incandescente na parede; II= saída para telefone externo, III= saída para telefone interno; IV= interruptor em paralelo de uma seção; V= interruptor em paralelo de duas seções; VI= interruptor em paralelo de três seções.

• D.

  I= ponto de luz fluorescente na parede; II= tomada a média altura; III= tomada baixa; IV= interruptor de uma seção; V= interruptor de duas seções; VI= interruptor de três seções.

• E.

  I= ponto de luz incandescente na parede; II= saída para telefone externo; III= saída para telefone interno; IV= interruptor de uma seção; V= interruptor de duas seções; VI=interruptor de três seções.

Tomando por base ainda a NBR 5444/89, analise e identifique cada um dos símbolos usados em projetos de Instalação Elétrica Predial abaixo.

• A.

  I= ponto de luz incandescente na parede; II= ponto de luz incandescente no teto; III= tomada baixa; IV= tomada à meia altura; V= tomada alta; VI= ponto de luz fluorescente.

• B.

  I= ponto de luz incandescente no teto; II= tomada à meia altura; III= tomada baixa; IV= tomada para antena; V= tomada alta; VI=.interruptor de uma seção.

• C.

  I= quadro geral de luz e força; II= quadro parcial de luz e força; III= tomada baixa; IV= tomada à meia altura, V= tomada alta; VI= transformador de corrente.

• D.

  I= ponto de luz fluorescente na parede; II= ponto de luz fluorescente no teto; III= tomada à meia altura; IV= tomada baixa; V= tomada alta; VI= ponto de luz incandescente no teto.

• E.

  I= quadro parcial de luz e força; II= ponto de luz fluorescente; III= tomada alta; IV= V= tomada baixa; VI= ponto de luz fluorescente.
