Questões sobre Hidráulica

Na prática, há uma classificação quanto ao escoamento em máquinas hidráulicas. Assinale a alternativa que não indica uma máquina de fluxo hidráulico tipo motora.

• A. Turbinas Pelton (ação)
• B. Turbinas Francis rápida (reação)
• C. Turbinas Kaplan (reação)
• D. Turbinas Otto (ação)

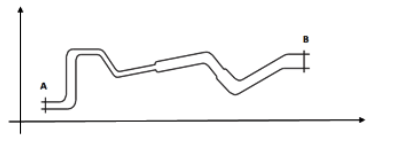

Analise as afirmativas abaixo e assinale a alternativa correta. Você terá que avaliar um sistema com tubulação onde esteja ocorrendo escoamento de água de A para B, como mostra a figura a seguir. A energia total da água em qualquer seção da tubulação é composta por:

I. Energia potencial da posição (altura geométrica).

II. Energia potencial da pressão interna.

III. Energia cinética da velocidade de escoamento.

Está correto o que se afirma em:

• A. II e III, apenas
• B. I, II e III
• C. I e III, apenas
• D. I e II, apenas

Em serviços hidráulicos é muito comum se misturar medidas expressas em milímetros com outras expressas em polegadas. Um tubo de PVC de 40 milímetros pode ser roscado com uma tarraxa de quantas polegadas?

• A. 3/4 de polegada.
• B. 1 polegada.
• C. 1 1/4 polegadas.
• D. 1 1/2 polegadas.

Foi solicitada a substituição de uma válvula de descarga que está com defeito, para não perder tempo você faz o pedido de duas peças no almoxarifado, se comprometendo a devolver uma delas, a que não for utilizada depois de concluir o conserto. Sabendo-se que só existem dois tamanhos de válvulas de descarga, você retirou peças de que bitolas no almoxarifado?

• A. 32 mm e 40 mm.
• B. 32 mm e 60 mm.
• C. 40 mm e 50 mm.
• D. 50 mm e 60 mm.

Nos vasos sanitários com sistema de descarga com válvula, como é denominada a peça de vedação que fica situada entre o tubo de ligação e a entrada de água do vaso?

• A. Adaptador.
• B. Bolsa.
• C. Spud.
• D. Trava.

Ocorreu um acidente dentro de um banheiro, alguém foi instalar um acessório e furou um tubo de água. O tubo é de PVC soldável. Que componente deverá ser utilizado para um reparo rápido e seguro da tubulação?

• A. Adaptador soldável com flanges.
• B. Engate união soldável galvanizado.
• C. Luva de rosca de PVC.
• D. Luva de união.

São tubos apropriados para condução de água quente, EXCETO:

• A. Aquatherm.
• B. Cobre.
• C. PPR.
• D. PVC soldável.

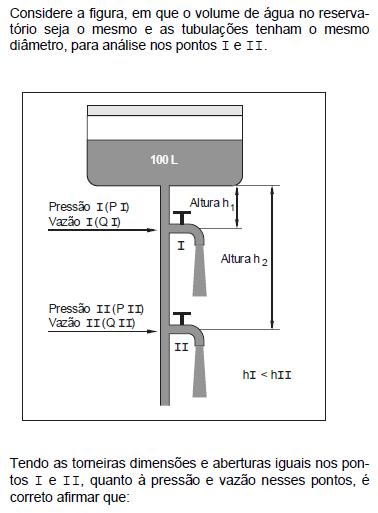

• A. PI é igual a PII e QII é maior que QI.
• B. PII é maior que PI e QI é maior que QII.
• C. PI é menor que PII e QI é igual a QII.
• D. PI é igual a PII e QI é igual a QII.
• E. PI é maior que PII e QI é igual a QII.

Os registros são dispositivos instalados na rede hidráulica e sua escolha depende da função que este desempenhará no circuito hidráulico. Assim, o registro

• A. de gaveta tem a função de bloquear o fluxo de passagem de água e é instalado como registro geral nos trechos de alimentação dos ambientes.
• B. de pressão tem a função de controlar a pressão que atua na tubulação e é instalado no trecho da tubulação que tem pontos de tomada de água, como alimentação de torneiras e dispositivos consumidores.
• C. deve atuar como uma válvula reguladora, direcionando o fluxo de água e limitando a pressão de trabalho para que os demais componentes do sistema sejam protegidos contra sobrecarga, qualquer que seja o tipo e ou a natureza de sua construção.
• D. de gaveta tem o seu sistema de acoplamento, necessariamente operando por meio de rosca, ao passo que o registro de pressão tem o acoplamento realizado por meio de sistema de colagem ou soldadura.
• E. de esfera atua como uma válvula de retenção, bloqueando o fluxo de água no sentido do ponto de alimentação para o ponto de consumo, podendo substituir, em qualquer caso, os registros de gaveta.

Um dos dispositivos utilizados em instalações hidráulicas de água fria, constitui-se de uma tubulação horizontal derivada do reservatório e destinada a alimentar as colunas de distribuição. Este dispositivo é denominado

• A. alimentador predial.
• B. sub-ramal.
• C. tubo de ventilação.
• D. colar ou barrilete.
• E. extravasor.
