Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação Getúlio Vargas (FGV)

A respeito da indução eletromagnética, assinale a afirmativa correta.

• A. A diminuição do campo magnético no enrolamento primário de um transformador induz uma corrente no enrolamento secundário com o mesmo sentido do campo magnético primário.
• B. Um campo magnético constante no enrolamento primário de um transformador induz uma corrente constante no enrolamento secundário.
• C. O sentido da corrente induzida origina um fluxo magnético induzido alinhado ao fluxo magnético indutor.
• D. Um fluxo magnético variável atuando em um condutor gera nesse condutor uma força eletromotriz induzida.
• E. A existência de um campo magnético é condição suficiente para a indução de uma corrente elétrica em um condutor.

Um motor trifásico possui uma corrente de partida igual a 8 vezes a corrente nominal. Sabe-se que esse motor é de 6096 W com fator de potência de 0,8 e é alimentado por uma tensão de 220 V.

O valor da corrente de partida desse motor, utilizando a chave estrela-triângulo, em ampères, é de:

• A.
• B.
• C.
• D.
• E.

Com referência à divisão de circuitos de uma instalação elétrica, analise as afirmativas a seguir.

I. Os disjuntores são os elementos de proteção ao usuário para as cargas em áreas molhadas.

II. As cargas de força e iluminação não podem compartilhar o mesmo circuito.

III. As tomadas são divididas para uso geral ou específico.

Está correto o que se afirma em:

• A. I, apenas.
• B. II, apenas.
• C. III, apenas.
• D. I e II, apenas.
• E. II e III, apenas.

Ao realizar uma vistoria em uma instalação elétrica predial de baixa tensão, verificou-se que o quadro geral de distribuição apresenta uma alta corrente de neutro.

O rompimento desse neutro pode provocar, em alguns equipamentos,

• A. pico de corrente.
• B. pico de tensão.
• C. sobretensão.
• D. sobrecorrente.
• E. variação na frequência.

O quadro geral trifásico de distribuição de circuitos terminais de uma instalação elétrica predial é dotado de um Dispositivo Diferencial - DR de quatro polos.

Assinale a opção que indica os esquemas de aterramento que permitem o uso desse equipamento no quadro geral de distribuição.

• A. TT e TN-S.
• B. TT e TN-C.
• C. IT e TN-C.
• D. IT e TN.
• E. TN-C e TN-S.

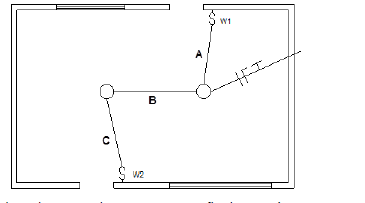

A figura a seguir apresenta uma planta baixa da sala de uma casa.

Considerando que os dois interruptores são do tipo three-way e que as luminárias são comandadas simultaneamente, assinale a opção que indica os condutores que devem passar, respectivamente, pelos trechos A, B e C.

• A. Fase-retorno-retorno; fase-terra-neutro-retorno-retorno e retorno-retorno-retorno.
• B. Fase-retorno-neutro; neutro-terra-retorno-retorno-retorno e retorno-retorno-neutro.
• C. Fase-terra-neutro; neutro-terra-retorno-retorno-retorno e retorno-retorno-retorno.
• D. Fase-retorno-retorno; fase-terra-retorno-retorno-retorno e fase-retorno-retorno.
• E. Fase-retorno-retorno; neutro-terra-retorno-retorno-retorno e retorno-retorno-retorno.

Um equipamento elétrico monofásico residencial de 3.000 VA é alimentado por um circuito de 20 m de comprimento que atende somente a essa carga. Sabe-se que a queda de tensão unitária do circuito é de 10 V/A.km.

Considerando que a tensão de alimentação é de 200 V, a queda de tensão no circuito é de

• A. 1,0 %.
• B. 1,5 %.
• C. 2,0 %.
• D. 2,5 %.
• E. 3,0 %.

A densidade de fluxo luminoso na superfície sobre a qual este incide é definido pela

• A. eficiência luminosa.
• B. iluminância.
• C. intensidade luminosa.
• D. distribuição luminosa.
• E. luminância.

A respeito das configurações dos transistores e seus ganhos de potência e tensão, assinale a afirmativa correta.

• A. O coletor comum possui ganhos de tensão e potência.
• B. O coletor comum possui somente ganho de potência.
• C. O emissor comum possui somente ganho de potência.
• D. O emissor comum não possui ganhos de tensão e potência.
• E. A base comum possui somente ganho de potência.

“O secretário é, antes de qualquer coisa, o principal assessor da chefia. Seu interesse em colaborar e seu decidido apoio á chefia constituem elementos essenciais para que a empresa possa desenvolver suas atividades de forma correta e produtiva.” A respeito da conduta de secretário junto a seu chefe imediato, analise as afirmativas a seguir.

I. Deve manter um relacionamento profissional, evitando sempre tomar liberdades excessivas.

II. Deve aceitar as críticas construtivas da chefia sem desanimar ou perder o interesse pelo trabalho.

III. Deve criticar a chefia junto a terceiros, demonstrando sua insatisfação pela conduta do chefe.

Assinale:

• A. se somente a afirmativa I estiver correta
• B. se somente a afirmativa II estiver correta.
• C. se somente as afirmativas I e II estiverem corretas.
• D. se somente as afirmativas II e III estiverem corretas.
• E. se todas as afirmativas estiverem corretas.
