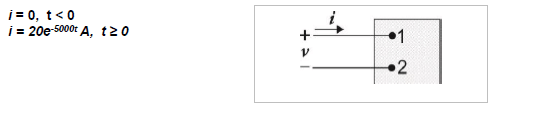

Assinale a alternativa que apresenta a carga total entrando no terminal superior do elemento de circuito abaixo representado. Considere:

• A. 6000 ìC.
• B. 4000 ìC.
• C. 2000 ìC.
• D. 1000 ìC.
• E. -2000 ìC.

Uma linha de transmissão de corrente contínua de alta voltagem (DC) está operando a 800 kV e transportando 1800 A. Assinale a alternativa que apresenta corretamente o módulo da potência na extremidade desse circuito.

• A. 1440 MW.
• B. 720 MW.
• C. 1440 W.
• D. 720 W.
• E. 1440 mW.

Existem aproximadamente 260 milhões de veículos de passageiros registrados na Europa. Supondo que a bateria de um veículo médio armazene aproximadamente 540 watts-hora (Wh) de energia, qual seria a estimativa da energia total armazenada em veículos de passageiros na Europa (em gigawatt-hora)?

• A. 102.
• B. 104,4.
• C. 144,5.
• D. 300,2.
• E. 1000.

Considera-se normal a resistência elétrica do corpo humano, com a finalidade de se fazer a seleção das medidas de proteção contra choques elétricos nas instalações elétricas de baixa tensão, quando:

• A. as pessoas estão com a pele seca, sem nenhuma umidade, inclusive suor.
• B. ocorre passagem da corrente elétrica entre as duas mãos e os dois pés, estando as pessoas com os pés molhados, ao ponto de se poder desprezar a resistência da pele e dos pés.
• C. as pessoas estão imersas na água doce.
• D. ocorre passagem da corrente elétrica de uma mão a outra ou de uma mão a um pé, com a pele úmida (suor) e a superfície de contato sendo significativa.
• E. as pessoas estão imersas na água salgada.

- A partir de que nível de corrente elétrica alternada em 60 Hz existe grande probabilidade de ocorrer nos seres humanos os efeitos de parada cardíaca reversível, inconsciência e queimaduras, no caso de um choque elétrico acidental com partes energizadas de uma instalação elétrica?

• A. 2 mA.
• B. 20 mA.
• C. 200 mA.
• D. 2 A.
• E. 20 A.

Em uma instalação elétrica de baixa tensão, disjuntor é um:

• A. dispositivo de manobra destinado a estabelecer e interromper a corrente elétrica, devendo a proteção contra curto-circuito ser feita por fusíveis.
• B. dispositivo destinado somente à proteção contra curto-circuitos e sobrecorrentes, devendo ser sempre associado a uma chave seccionadora, para que se possa ligar e desligar o circuito elétrico.
• C. equipamento de grande porte existente nas subestações do sistema elétrico, destinado à proteção das linhas de distribuição de energia elétrica.
• D. dispositivo instalado na entrada de energia das residências e destinado a interromper o fornecimento em caso de falta de pagamento da fatura de energia elétrica.
• E. dispositivo de manobra e de proteção capaz de estabelecer e interromper a corrente elétrica em condições normais do circuito e também interromper correntes no caso de sobrecorrentes e de curto-circuito.

O transformador, equipamento muito presente nas instalações elétricas, é destinado a alterar a tensão e a corrente elétrica para valores adequados, de acordo com a aplicação específica do projeto. Um transformador monofásico possui dois enrolamentos, sendo o enrolamento que recebe a tensão da rede chamado de enrolamento primário, e o que fornece tensão para a carga chamado de enrolamento secundário. Sobre o assunto, considere as seguintes afirmativas:

1. Para que um transformador eleve a tensão, o número de espiras do enrolamento secundário deve ser maior que o do primário.

2. Para que um transformador abaixe a tensão, o número de espiras do enrolamento secundário deve ser menor que o do primário.

3. A corrente no enrolamento primário de um transformador é sempre igual à corrente no enrolamento secundário.

Assinale a alternativa correta.

• A. Somente a afirmativa 1 é verdadeira.
• B. Somente a afirmativa 3 é verdadeira.
• C. Somente as afirmativas 1 e 2 são verdadeiras.
• D. Somente as afirmativas 2 e 3 são verdadeiras.
• E. As afirmativas 1, 2 e 3 são verdadeiras.

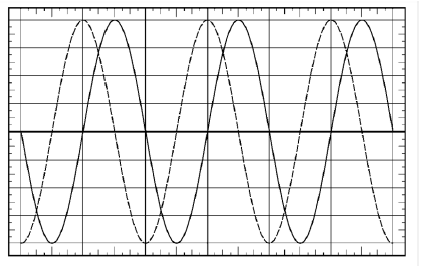

A figura ao lado representa duas tensões alternadas senoidais observadas na tela de um osciloscópio.

Acionando-se, no osciloscópio, as funções necessárias para a obtenção da figura de Lissajous, qual forma será observada na tela?

• A.
• B.
• C.
• D.
• E.

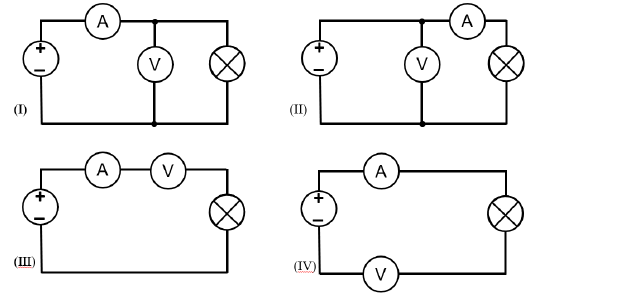

Deseja-se medir a potência elétrica de uma lâmpada incandescente e para isso dispõe-se de um amperímetro e um voltímetro. Com relação à maneira correta de se fazer a ligação dos instrumentos para essa medição, considere as seguintes figuras:

Mostram maneiras corretas de se fazer a ligação dos instrumentos:

• A. apenas a figura (I).
• B. apenas as figuras (I) e (II).
• C. apenas as figuras (I) e (III).
• D. apenas as figuras (II) e (IV).
• E. apenas as figuras (III) e (IV).

Multímetros digitais são instrumentos muito úteis nos trabalhos de manutenção elétrica. Encontram-se à venda no mercado especializado multímetros chamados de True RMS, enquanto outros modelos não possuem esta característica.

A respeito da característica True RMS anunciada em alguns multímetros digitais, assinale alternativa correta:

• A. Todo multímetro digital mede valores eficazes corretos nas faixas de medição de correntes e tensões alternadas. Portanto é desnecessário dizer que um modelo específico de multímetro digital seja True RMS.
• B. O recurso True RMS é necessário para a medição correta de sinais não senoidais com um multímetro digital. No entanto o acoplamento do sinal alternado deve ser do tipo CA+CC para se obter leituras corretas desses sinais.
• C. O recurso True RMS é necessário para a medição correta de sinais não senoidais com um multímetro digital. No entanto o acoplamento do sinal alternado deve ser do tipo CA para se obter leituras corretas desses sinais.
• D. O recurso True RMS é necessário para a medição correta de sinais não senoidais com um multímetro digital. O acoplamento do sinal alternado pode ser do tipo CA ou CA+CC, pois ambos fornecem leituras corretas desses sinais.
• E. Deve-se evitar comprar e usar multímetros digitais do tipo True RMS, pois eles só fornecem leituras corretas de sinais alternados se a forma de onda for puramente senoidal.
