Questões de Engenharia Cartográfica e de Agrimensura do ano 2016

Em relação à Projeção Policônica, é correto afirmar que:

• A. emprega, como superfície de projeção, diversos cones secantes ao globo terrestre.
• B. emprega, como superfície de projeção, diversos cones tangentes ao globo terrestre.
• C. a escala não é real ao longo de cada paralelo e do Meridiano Central.
• D. possui paralelo padrão, no Brasil, igual a 54°W.
• E. é uma projeção conforme.

Uma carta topográfica de nomenclatura SH.22-ZA- I-3-NW foi obtida a partir de desdobramentos sucessivos da Carta Internacional do Mundo, ao Milionésimo (CIM). A escala, o fuso UTM e o meridiano central dessa carta topográfica são iguais a:

• A. 1:50.000; 23; 45°E.
• B. 1:25.000; 22; 51°E.
• C. 1:25.000; 22; 51°W.
• D. 1:10.000; 22; 45°E.
• E. 1:25.000; 23; 45°W.

Para determinar a cota e a precisão de um ponto B com base em um ponto A de cota e desvio-padrão conhecidos, foi realizado o nivelamento geométrico simples em um único lance. A cota e a precisão do ponto A são, nessa ordem, iguais a 100,000 m e ± 0,002 m. A leitura de ré executada na estação A foi de 1,825 m. A leitura de vante executada na estação B foi de 0,835 m. Os desvios-padrão das leituras de ré e vante são iguais a ± 0,002 m. A cota e o desvio-padrão, em metros, do ponto B são:

• A.
• B.
• C.
• D.
• E.

O Instituto Brasileiro de Geografia e Estatística (IBGE), através da Coordenação de Geodésia (CGED), e a Escola Politécnica da Universidade de São Paulo – EPUSP desenvolveram conjuntamente um modelo de ondulação geoidal do Brasil e o sistema de interpolação de ondulações geoidais. O modelo geoidal mais atual disponibilizado no site do IBGE é denominado de:

• A. MAPGEO2010.
• B. MAPGEO2011.
• C. MAPGEO2012.
• D. MAPGEO2015.
• E. MAPGEO2016.

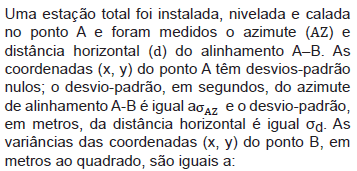

• A.
• B.
• C.
• D.
• E.

Uma carta topográfica na escala de 1:50.000 foi digitalizada com resolução de 200 pontos por polegada (ppp, do inglês, dots per inch, dpi). A área de um pixel nessa imagem, em metros quadrados, é igual a:.

• A. 40,32 m2.
• B. 25,00 m2.
• C. 625,00 m2.
• D. 385,20 m2.
• E. 403,20 m2.

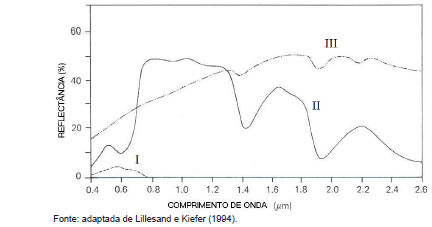

As curvas de reflectância espectral típicas da vegetação (verde), da água (limpa) e do solo (seco exposto) na faixa espectral de 0,4 a 2,6 μm estão representadas na figura abaixo. A sequência que identifica a curva de reflectância da água (limpa), vegetação (verde) e solo (seco exposto), nessa ordem, é dada por:

• A. I, II, III.
• B. II, I, III.
• C. III, I, II.
• D. I, III, II.
• E. II, III, I.

Assinale a opção que pressupõe o conhecimento da quantidade de parâmetros para a figura geométrica da Terra, utilizada pelo Brasil, a partir da resolução do IBGE R-PR 01/2005, de 25 de fevereiro de 2005.

• A. 1 parâmetro
• B. 2 parâmetros
• C. 3 parâmetros
• D. 4 parâmetros
• E. 5 parâmetros

A transformação das coordenadas entre os sistemas geodésicos Córrego Alegre e o SAD 69, de acordo com a resolução do IBGE R-PR 22, de 21 de julho de 1983, utiliza as equações diferenciais simplificadas de Molodeskii. Assinale a opção que indica o que são levadas em consideração nessas equações.

• A. Um fator de escala e duas rotações.
• B. Um fator de escala e três translações.
• C. Três rotações e três translações.
• D. Três translações.
• E. Três rotações.

A menor distância entre dois pontos é medida pela linha geodésica em qualquer superfície. No elipsoide, sua definição é:

• A. linha jacente à superfície e tal que em todos os seus pontos o plano osculador é normal a superfície.
• B. linha secante à superfície e tal que em todos os seus pontos o plano osculador é tangente a superfície.
• C. linha normal à superfície e tal que em todos os seus pontos o plano retificante contém a normal principal.
• D. linha secante à superfície e tal que em todos os seus pontos o plano tangente contém a superfície.
• E. linha normal à superfície e tal que em todos os seus pontos o triedro de Frenet-Serret é satisfeito.
