Questões de Engenharia de Telecomunicações

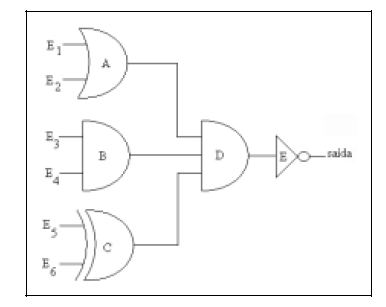

A figura acima mostra o diagrama de um circuito que está sendo analisado por um técnico. Com base nessa figura, julgue os itens que se seguem.

Se as entradas assumirem o valor E₁E₂E₃E₄E₅E₆ = 101011, a saída assumirá o valor lógico 0.

• C. Certo
• E. Errado

Considerando que os sistemas de numeração em que os números são representados estão indicados em subscrito, julgue os itens a seguir.

O número D9_hexadecimal corresponde ao número 217_decimal

• C. Certo
• E. Errado

A figura acima mostra o diagrama de um circuito que está sendo analisado por um técnico. Com base nessa figura, julgue os itens que se seguem.

Se as entradas assumirem o valor E₁E₂E₃E₄E₅E₆ = 111001, a saída assumirá o valor lógico 0.

• C. Certo
• E. Errado

Considerando que os sistemas de numeração em que os números são representados estão indicados em subscrito, julgue os itens a seguir.

O número 725_octal corresponde ao número 1D5_hexadecimal

• C. Certo
• E. Errado

Com relação à figura acima, julgue o item a seguir.

A figura mostra um flip-flop JK mestre-escravo. Independentemente do estado inicial da saída Q, se as entradas J e K estiverem ambas em nível lógico 1, quando ocorrer uma transição negativa do clock, a saída Q irá para o nível lógico 1.

• C. Certo
• E. Errado

Considerando que os sistemas de numeração em que os números são representados estão indicados em subscrito, julgue os itens a seguir.

O número 237_decimal corresponde ao número 11101101_binário

• E. Errado
• C. Certo

Em um sistema de energia elétrica em alta-tensão, há equipamentos que são projetados para desempenhar finalidades específicas. Entre aqueles utilizados para a redução da amplitude de grandezas que alimentam instrumentos de medição, incluem-se o

controlador lógico programável.

• C. Certo
• E. Errado

Os dispositivos especiais do tipo DSL e XSL são utilizados como acessórios de tecnologia de acesso de comunicação em banda larga através de redes metálicas. Eles são conhecidos pelas siglas ADSL (asymmetric digital subscriber line), VDSL (very high data rate digital subscriber line), HDSL (high data digital subscriber line), DSL (digital subscriber line), SDSL (synmetric digital subscriber line) e MSDSL (multi-rate symmetric DSL). Com referência a esses dispositivos, julgue os itens que se seguem.

Interconexões entre sistemas PBX e entroncamentos entre centrais são aplicações típicas das linhas digitais do tipo HDSL.

• C. Certo
• E. Errado

Em um sistema de energia elétrica em alta-tensão, há equipamentos que são projetados para desempenhar finalidades específicas. Entre aqueles utilizados para a redução da amplitude de grandezas que alimentam instrumentos de medição, incluem-se o

transformador de potencial.

• C. Certo
• E. Errado

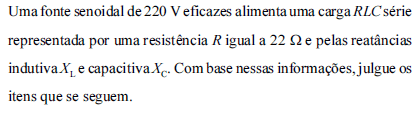

Independentemente dos valores de X_L e de X_C, a potência ativa fornecida pela fonte e dissipada no resistor é igual a 2.200 W.

• C. Certo
• E. Errado
