Questões de Engenharia Elétrica do ano 2015

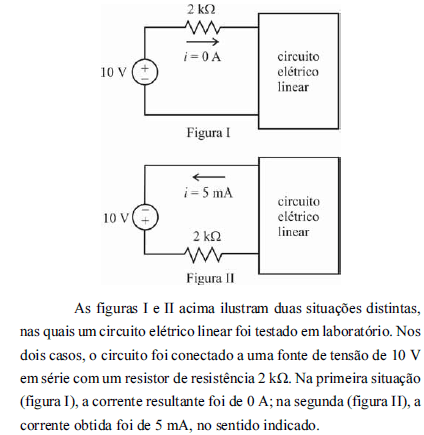

Com base nas informações apresentadas, julgue os próximos itens.

A resist¨ºncia de Th¨¦venin do circuito el¨¦trico linear ¨¦ igual a 1 k¦¸.

• C. Certo
• E. Errado

Com base nas informações apresentadas, julgue os próximos itens.

Se um resistor de resist¨ºncia 8 k¦¸ for conectado ao circuito, a corrente que fluir¨¢ por ele ser¨¢ superior a 1,5 mA.

• C. Certo
• E. Errado

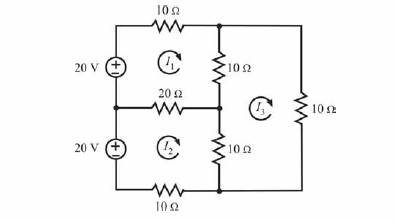

Considerando o circuito mostrado na figura acima, julgue os itens a seguir, com relação à análise de circuitos CC.

A solução da equação matricial abaixo permite obter corretamente as correntes de malha no circuito.

• C. Certo
• E. Errado

Considerando o circuito mostrado na figura acima, julgue os itens a seguir, com relação à análise de circuitos CC.

Se o resistor de resist¨ºncia 20 ¦¸ for substitu¨ªdo por outro de 10 ¦¸, a pot¨ºncia dissipada por este ¨²ltimo resistor ser¨¢ igual ¨¤ pot¨ºncia dissipada pelo de 20 ¦¸.

• C. Certo
• E. Errado

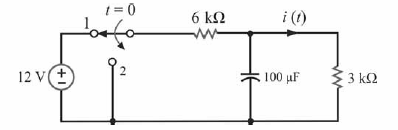

Julgue os itens subsequentes, considerando que, no circuito mostrado acima, a chave permaneceu na posição 1 durante um longo período de tempo e, em t = 0, ela foi movida para a posição 2.

A constante de tempo do circuito é igual a 5 segundos.

• C. Certo
• E. Errado

Julgue os itens subsequentes, considerando que, no circuito mostrado acima, a chave permaneceu na posição 1 durante um longo período de tempo e, em t = 0, ela foi movida para a posição 2.

O gráfico abaixo ilustra de forma correta o comportamento da corrente i(t) do circuito.

• C. Certo
• E. Errado

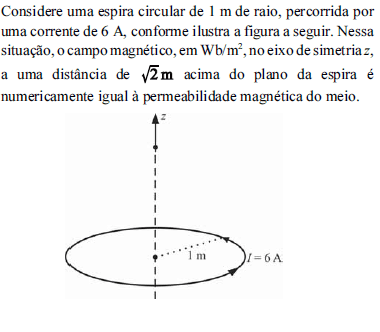

Julgue os itens de 57 a 59, relativos aos campos eletrostático e magnetostático e a forças causadas por campos magnéticos.

• C. Certo
• E. Errado

Julgue os itens de 57 a 59, relativos aos campos eletrostático e magnetostático e a forças causadas por campos magnéticos.

• C. Certo
• E. Errado

Julgue os itens de 57 a 59, relativos aos campos eletrostático e magnetostático e a forças causadas por campos magnéticos.

Tendo como referência um sistema de coordenadas cartesianas ortogonais xyz, considere a seguinte situação:

Um fio condutor reto, paralelo ao eixo Ox, é percorrido por uma corrente de 4 A na direção x, sentido positivo. O fio tem massa por unidade de comprimento igual a 0,2 kg/m e está imerso em um campo magnético uniforme, direcionado para y, no sentido positivo.

Nessa situação, considerando que a aceleração da gravidade seja igual a 10 m/s2, para que o fio seja deslocado na direção Z, no sentido positivo, o módulo do campo magnético deverá ser, necessariamente, superior a 0,6 T.

• C. Certo
• E. Errado

A permissividade elétrica e a permeabilidade magnética dos meios dielétricos I e II, sem perdas, são iguais a g e μ, para o meio I; e 3g e 3μ, para o meio II.

Considerando essas informações, julgue os itens subsecutivos.

Os índices de refração dos dois meios são iguais.

• C. Certo
• E. Errado
