Questões de Engenharia Elétrica do ano 2017

• A. 300 W.
• B. 100 W.
• C. 420 W.
• D. 90 W.

• A. 19–j11.
• B. –(3+j6)
• C. 19–j6.
• D. –(3+j11).

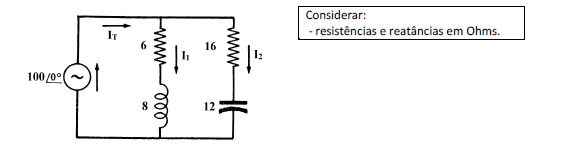

O circuito de corrente alternada da figura contém duas impedâncias em paralelo alimentadas por uma fonte monofásica cuja tensão eficaz é 100 V.

A potência ativa total dissipada no circuito é:

• A. 1.200 W.
• B. 800 W.
• C. 900 W.
• D. 1.000 W.

A figura mostra uma planta baixa parcial de uma instalação elétrica que contém um ponto de luz e três pontos de comando, simbolizados de acordo com a norma de símbolos gráficos para instalações elétricas prediais.

A representação simbólica válida dos condutores referentes aos trechos (1)-(2), (2)-(3) e (3)-(4) é, respectivamente:

• A.
• B.
• C.
• D.

Em relação aos condutores elétricos e sua isolação, e aos principais tipos de linhas elétricas, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Condutores isolados podem ser utilizados diretamente sobre paredes ou afastados da mesma.

( ) Cabos unipolares ou multipolares podem ser diretamente enterrados com proteção mecânica adicional.

( ) Condutores isolados podem ser utilizados em eletrodutos de seção circular contido em canaleta ventilada embutida no piso.

( ) Condutores isolados podem ser utilizados em bandeja perfurada ou não.

Assinale a sequência correta.

• A. F, F, V, V
• B. F, V, V, F
• C. V, V, F, F
• D. V, F, F, V

As lâmpadas elétricas podem ser classificadas em lâmpadas incandescentes, de descarga e lâmpadas de LED (light emitting diode). As lâmpadas podem ser avaliadas usando-se índices de desempenho que permitem auxiliar nas suas aplicações. Em relação às lâmpadas e seus índices de desempenho, marque V para as afirmativas verdadeiras e F para as falsas.

( ) As lâmpadas de vapor de sódio de alta pressão são as que possuem a melhor eficiência luminosa, podendo chegar a 140 lm/W.

( ) As lâmpadas de vapor de sódio de alta pressão possuem IRC (índice de reprodução de cores) na faixa de 70% a 90%.

( ) As lâmpadas incandescentes possuem IRC que alcança 100%. ( ) As lâmpadas de vapor de sódio de alta pressão possuem vida útil (até 50% de falhas) superior a 25.000 horas.

Assinale a sequência correta.

• A. V, F, V, V
• B. F, F, F, V
• C. V, V, V, F
• D. F, V, F, F

• A. E é a luminância média requerida no ambiente a ser iluminado.
• B. F_u é o fator de utilização do recinto e expressa o percentual anual de horas de uso do sistema de iluminação.
• C. F_dl é o fator de depreciação que depende do tipo de ambiente (grau de sujeira) e do período de manutenção.
• D. S é a área do plano de trabalho, que pode ser menor que a área do recinto.

A escolha da seção do condutor, segundo o critério da capacidade de condução, leva em conta alguns fatores de correção, cujo objetivo é corrigir a capacidade de condução indicada nas tabelas encontradas na norma técnica de instalações de baixa tensão ou na literatura técnica. Em relação à capacidade de condução e aos fatores de correção, analise as afirmativas.

I - A capacidade de condução de corrente de linhas elétricas constituídas por bandejas horizontais perfuradas, com cabos espaçados, seguindo as recomendações indicadas na norma, é maior que aquela com cabos contíguos, quando se tem dois ou mais cabos numa mesma bandeja.

II - Linhas elétricas para cabos não enterrados instalados em locais com temperatura ambiente inferior a 30 oC têm a sua capacidade de condução aumentada.

III - O fator de correção de capacidade dos condutores é 0,31 para linhas elétricas com dois condutores e 0,40 para linhas elétricas com 3 ou mais condutores.

IV - Num circuito trifásico a quatro fios (3F+N) em que o neutro efetivamente conduz corrente, o fator de agrupamento devido ao carregamento do neutro pode ser determinado assumindo-se quatro condutores carregados correspondendo a dois circuitos com dois condutores carregados.

Está correto o que se afirma em

• A. II e III, apenas.
• B. II, III e IV, apenas.
• C. I, II e IV, apenas.
• D. I e IV, apenas.

Nos últimos anos, o governo e a iniciativa privada têm realizado ações para reduzir os desperdícios de energia elétrica, sendo essas ações direcionadas na forma de educação dos usuários, no financiamento de práticas e uso de tecnologias atuais relacionadas à redução do consumo de energia. Sobre as ações nos diferentes segmentos de consumo, marque V para as afirmativas verdadeiras e F para as falsas.

Assinale a sequência correta.

• A. F, F, V, V
• B. V, V, F, F
• C. F, V, F, V
• D. V, F, V, F

A utilização dos dispositivos a corrente diferencial-residual (DR) contra contatos diretos, e também contra contatos indiretos, exige a adequação da instalação para que o dispositivo funcione corretamente. A respeito do uso do DR, analise as afirmativas.

I - Ao utilizar um único DR de alta sensibilidade na instalação elétrica, deve-se garantir que a corrente de fuga em condições normais não ultrapasse 15 mA.

II - Instalações elétricas alimentadas da rede pública em baixa tensão que utilizem o esquema TN-C devem ser transformadas no esquema TT para poder utilizar o DR.

III - Uma solução aplicável em instalações de pequeno porte (residência, apartamento, comércio) é o uso de um único DR de alta sensibilidade, como interruptor geral, no quadro de força de luz (quadro principal).

IV - A instalação do dispositivo DR em cada derivação da instalação, ou seja, em cada circuito terminal, caso exista mais de um, não é uma solução tecnicamente correta.

Está correto o que se afirma em

• A. I e III, apenas.
• B. II e IV, apenas.
• C. I, II e III, apenas.
• D. II, III e IV, apenas.
