Questões de Engenharia Elétrica do ano 2017

Sobre interação de campos magnéticos devidos a correntes elétricas, analise as afirmativas.

I - Correntes paralelas no mesmo sentido se repelem e correntes antiparalelas se atraem.

II - Se o número de linhas de campo que entra em uma superfície é igual ao número de linhas de campo que sai da superfície, então o fluxo de campo elétrico através da superfície é nulo.

III - A regra da mão direita dá a direção e o sentido do campo magnético devido a uma corrente em um fio.

IV - O campo magnético de um solenoide é a soma vetorial dos campos produzidos por cada uma das espiras que formam o solenoide.

Está correto o que se afirma em

• A. II, III e IV, apenas.
• B. I e II, apenas.
• C. III e IV, apenas.
• D. I, II e III, apenas.

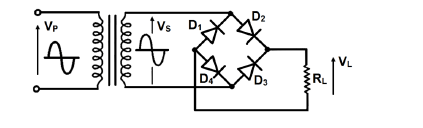

A figura apresenta um circuito retificador de onda completa em ponte.

Sobre esse circuito, marque V para as afirmativas verdadeiras e F para as falsas. ( ) No circuito apresentado, a polaridade da tensão do secundário do transformador acompanha a polaridade da tensão do primário.

( ) Nesse retificador, a corrente média nos diodos corresponde a um quarto da corrente média na carga.

( ) No intervalo de tempo em que a tensão VS do secundário é positiva, os diodos D2 e D4 conduzem em série.

( ) Quando VS é positivo, a tensão reversa sobre os diodos D1 e D3 é igual à tensão do secundário do transformador.

Assinale a sequência correta.

• A. F, V, F, V
• B. V, F, V, V
• C. V, F, V, F
• D. F, V, F, F

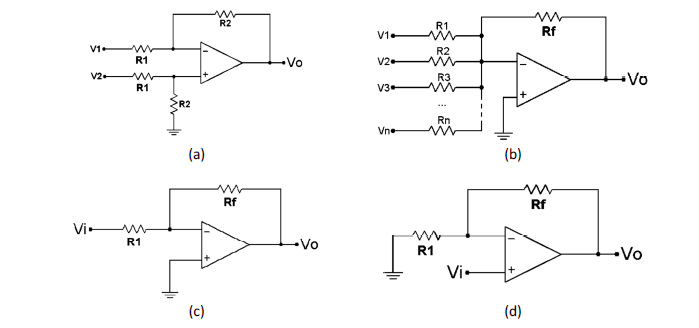

A seguir são apresentadas 4 aplicações básicas com amplificadores operacionais.

Qual alternativa apresenta as aplicações básicas, na ordem em que estão dadas (a), (b), (c) e (d)?

• A. Amplificador Subtrator, Amplificador Somador, Amplificador Inversor e Amplificador Não Inversor.
• B. Amplificador Somador, Amplificador Subtrator, Amplificador Inversor e Amplificador Não Inversor.
• C. Amplificador Subtrator, Amplificador Somador, Amplificador Não Inversor e Amplificador Inversor.
• D. Amplificador Somador, Amplificador Subtrator, Amplificador Não Inversor e Amplificador Inversor.

O dimensionamento e a especificação corretos de materiais, equipamentos e dispositivos constituem fatores determinantes no desempenho de uma instalação elétrica, e se não forem especificados adequadamente podem acarretar sérios riscos à instalação, bem como comprometê-la sob o ponto de vista de confiabilidade, além dos prejuízos de ordem financeira. A respeito de materiais e dispositivos elétricos, assinale a afirmativa correta.

• A. A tensão disruptiva à frequência industrial é o menor valor de crista de uma tensão de impulso normalizada que, aplicada a um pararraios, provoca centelhamento em todas as aplicações.
• B. Disjuntores térmicos são aqueles dotados de disparadores térmicos de sobrecarga e eletromagnético de curto-circuito.
• C. Termoplásticos são materiais isolantes que, ao serem submetidos a temperaturas elevadas, acima do seu limite, se carbonizam, sem passarem pelo estado líquido.
• D. A atuação dos fusíveis do tipo diazed e NH obedece às características de tempo x corrente definidas pelas normas específicas, sendo a curva média de fusão x corrente que caracteriza o tempo médio correspondente à fusão do elemento fusível.

Sobre dispositivos de comando, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A corrente de partida dos motores não tem praticamente nenhuma influência sobre a vida útil dos contatos dos contatores.

( ) O contator é um dispositivo de atuação magnética destinado à interrupção de um circuito em curtocircuito.

( ) Na compra de contatores, devem ser fornecidas, no mínimo, as seguintes características: tensão nominal, frequência nominal, corrente nominal, tensão nominal de manobra, número mínimo de manobras e número de contatos NA e NF.

( ) Quando a bobina de um contator é energizada, a força eletromecânica desta sobrepõe-se à força mecânica das molas, obrigando os contatos móveis a se fecharem sobre os contatos fixos aos quais são ligados os terminais do circuito.

Assinale a sequência correta.

• A. F, F, V, V
• B. F, V, F, F
• C. V, F, V, V
• D. V, V, F, V

Sobre conceitos e aplicações de transformadores, assinale a afirmativa INCORRETA.

• A. Um transformador carregado à sua corrente nominal por uma carga de fator de potência em atraso tem uma regulação mais alta que a correspondente a um fator de potência unitário.
• B. Os transformadores monofásicos simples, quando excitados à tensão nominal, produzem uma corrente de terceira harmônica, devido à saturação do núcleo, que ocasiona uma distorção na corrente de magnetização.
• C. Os transformadores são usados como dispositivo para casamento de impedâncias para máxima transferência de potência.
• D. No ensaio a vazio, com tensão nominal aplicada ao enrolamento de baixa tensão, a potência solicitada da fonte, P₀, é essencialmente devida às perdas no cobre.

Com o auxílio da tabela, um Engenheiro Eletricista deseja realizar a correção do fator de potência de uma instalação cuja demanda média calculada foi 892,8 kVA para um fator de potência 0,84. Desejando corrigi-lo para 0,95, e considerando que no comércio local só existem células capacitivas de 30 kVAr, quantas células o Engenheiro Eletricista precisa comprar para realizar a correção do fator de potência?

• A. 9
• B. 10
• C. 8
• D. 11

O mapa de Karnaugh é um método gráfico usado para simplificar uma equação lógica ou para converter uma tabela verdade no seu circuito lógico correspondente, de uma forma simples e metódica. Utilizando o mapa de Karnaugh, qual alternativa apresenta a simplificação para a tabela verdade de quatro entradas A,B,C,D  e uma saída (S) ao lado?

• A.
• B.
• C.
• D.

A correção do fator de potência tem por objetivo a especificação da potência reativa necessária para elevação do fator de potência, de forma a evitar a ocorrência de cobrança pela concessionária dos valores referentes aos excedentes de demanda reativa e de consumo reativo e a obtenção dos benefícios adicionais em termos de redução de perdas e de melhoria do perfil de tensão da rede elétrica. Sobre dispositivos e equipamentos utilizados na correção de fator de potência, analise as afirmativas.

I - Para se evitar sobretensões por autoexcitação após a abertura do contator, a potência dos capacitores não deve ser maior do que a potência reativa consumida pelo motor em vazio.

II - Enquanto o fechamento de um circuito capacitivo é simples, o mesmo não ocorre com a operação de abertura, devido ao arco formado que provocará a redução da vida útil do equipamento.

III - Um controlador automático de fator de potência é utilizado para ligar ou desligar contatores que acionam os estágios do banco de capacitores, além de poder realizar a monitoração de circuitos trifásicos com desequilíbrios de carga entre as fases.

IV - A combinação de cargas de características não lineares e a crescente aplicação de capacitores nos sistemas elétricos das concessionárias de energia tornam o sistema suscetível à ocorrência de ressonâncias, na faixa de centenas de hertz.

Está correto o que se afirma em

• A. I e IV, apenas.
• B. II e III, apenas.
• C. I, II e III, apenas.
• D. I, III e IV, apenas.

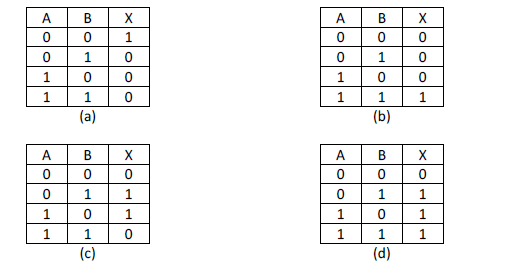

A seguir são apresentadas 4 tabelas verdades das principais portas lógicas utilizadas em Eletrônica Digital.

Qual alternativa apresenta as portas lógicas na ordem em que estão dadas (a), (b), (c) e (d)?

• A. AND, NOR, OR e XOR
• B. NOR, AND, XOR e OR
• C. XOR, AND, NOR e OR
• D. XOR, OR, NOR e AND
