Questões sobre Circuitos Elétricos na Engenharia Elétrica

Lista completa de Questões sobre Circuitos Elétricos na Engenharia Elétrica para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.

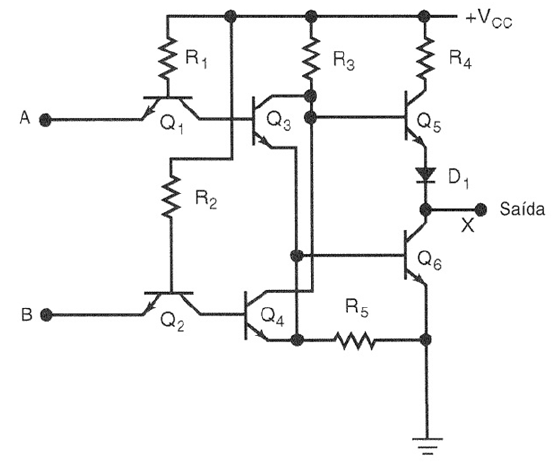

Considerando o circuito apresentado na figura precedente, julgue o item que se segue.

Na família representada pelo circuito da figura em questão, como muitos dos transistores realizam o chaveamento com saturação, há um atraso no armazenamento.

Considerando o circuito apresentado na figura precedente, julgue o item que se segue.


O circuito apresentado é de uma porta NAND.


Considerando o circuito apresentado na figura precedente, julgue o item que se segue.

A série mostrada na figura possui redução de atraso no tempo de armazenamento devido à utilização do diodo entre o emissor e o coletor do transistor de saída.

Considerando o circuito apresentado na figura precedente, julgue o item que se segue.

Para um funcionamento correto, o circuito apresentado deve ser alimentado com tensão VCC de 2V.

No circuito elétrico a seguir, o valor da corrente I e o da tensão no resistor de 2? serão respectivamente:

    A) 2A e 4V

    B) 8A e 16V

    C) 4A e 8V

    D) 10A e 20V

Este tipo de motor CC tem suas curvas características de velocidade × carga e torque × carga demonstrada no gráfico abaixo. A velocidade básica é a velocidade com carga máxima. O ajuste de velocidade é feito inserindose uma resistência no campo usando um reostato de campo. Numa posição do reostato, a velocidade do motor, permanece praticamente constante para todas as cargas. Essas características dizem respeito ao:

    A) Motor de Indução.

    B) Motor Série.

    C) Motor Shunt.

    D) Motor Composto.

Um motor trifásico, na configuração estrela, tem uma corrente de partida de 1A. Esse mesmo motor, na configuração delta, terá uma corrente de partida no valor de:

    A) 2A

    B) 0,33A

    C) 1,5A

    D) 3A

Analise as afirmativas a seguir:

I. A instalação elétrica deve estar disposta de maneira a excluir qualquer risco de incêndio de materiais inflamáveis devido a temperaturas elevadas ou arcos elétricos. Além disso, em serviço normal, as pessoas e os animais domésticos devem estar protegidos do risco de queimaduras.

II. Qualquer circuito elétrico deve ser protegido por dispositivos que interrompam a corrente elétrica quando esta, em pelo menos um de seus condutores, ultrapassar o valor da capacidade de condução e, em caso de passagem prolongada, possa provocar uma deterioração da isolação dos condutores.

Marque a alternativa CORRETA:

    A) As duas afirmativas são verdadeiras.

    B) A afirmativa I é verdadeira, e a II é falsa.

    C) A afirmativa II é verdadeira, e a I é falsa.

    D) As duas afirmativas são falsas.

Analise as afirmativas a seguir:

I. Os circuitos terminais devem ser unificados em projetos com equipamentos distintos por eles alimentados. Em particular, deve ser previsto um único circuito terminal distintos para iluminação, tomadas de corrente e equipamentos com resistência superior a 35W ou com dupla corrente indutiva magnetizada.

II. Os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas, contendo, entre outros aspectos, as certificações dos equipamentos e materiais elétricos em áreas classificadas, de acordo com o disposto na NR10.

Marque a alternativa CORRETA:

    A) As duas afirmativas são verdadeiras.

    B) A afirmativa I é verdadeira, e a II é falsa.

    C) A afirmativa II é verdadeira, e a I é falsa.

    D) As duas afirmativas são falsas.

Um circuito paralelo de corrente contínua é formado por 3 equipamentos ligados em uma tensão de 220 V, como apresentado a seguir.


É correto afirmar que a corrente total, em Ampère, consumida pelos 3 equipamentos é de

    A) 52.

    B) 43.

    C) 22.

    D) 30.
