Questões sobre Geração e Distribuição de Energia Elétrica

No dia 4 de fevereiro de 2014 ocorreu o desligamento da interligação Norte-Sul, trecho de rede elétrica trifásica que permite fluxo de potência na interligação tanto no sentido norte quanto no sentido sul. Na ocasião, o fluxo de 5.000 MW era no sentido sul. De acordo com o Operador Nacional do Sistema Elétrico (ONS), o desligamento foi causado por curto-circuito monofásico, em uma linha, e bifásico, em uma segunda linha. Devido ao ocorrido, teve-se de desligar uma terceira linha da interligação, o que culminou na separação elétrica das regiões Norte e Nordeste com as demais regiões do país.

Com relação aos tipos de distúrbios mencionados no fragmento de texto acima e a análise de curto-circuito, julgue os itens subsecutivos.

Na análise de faltas bifásicas, considera-se se o tipo de defeito envolve ou não a terra. Se a falta ocorrer apenas entre fases, não envolvendo a terra, a análise não requererá nenhuma informação acerca do circuito de sequência zero da rede elétrica.

• C. Certo
• E. Errado

No dia 4 de fevereiro de 2014 ocorreu o desligamento da interligação Norte-Sul, trecho de rede elétrica trifásica que permite fluxo de potência na interligação tanto no sentido norte quanto no sentido sul. Na ocasião, o fluxo de 5.000 MW era no sentido sul. De acordo com o Operador Nacional do Sistema Elétrico (ONS), o desligamento foi causado por curto-circuito monofásico, em uma linha, e bifásico, em uma segunda linha. Devido ao ocorrido, teve-se de desligar uma terceira linha da interligação, o que culminou na separação elétrica das regiões Norte e Nordeste com as demais regiões do país.

Com relação aos tipos de distúrbios mencionados no fragmento de texto acima e a análise de curto-circuito, julgue os itens subsecutivos.

Em sistemas de transmissão, como o da interligação Norte-Sul, curtos-circuitos do tipo monofásico têm menor probabilidade de ocorrer do que os do tipo trifásico.

• C. Certo
• E. Errado

Considere que uma carga trifásica equilibrada seja suprida por rede elétrica cujo sistema de tensão é equilibrado, simétrico e com tensão de linha igual a 100 V. Considere, ainda, que, durante determinado período do dia, a carga consuma 24 kW, com fator de potência igual a 0,8 indutivo. Com base nessas informações, julgue os itens que se seguem. Se a carga for ligada em triângulo, o módulo da corrente de linha será igual a 100 A.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos a componentes simétricos em sistemas trifásicos. Componentes de sequência negativa e de sequência positiva têm, necessariamente, a mesma fase, independentemente da magnitude.

• C. Certo
• E. Errado

Conforme a ANEEL (Agência Nacional de Energia Elétrica), as concessionárias de distribuição de energia podem fazer um acréscimo ao valor a ser pago pelo consumo de energia elétrica se o fator de potência medido na alimentação da instalação do consumidor assumir valores inferiores a 0,92. Qual o principal motivo por que as concessionárias atuem dessa forma?

• A. Possibilitar a realização do mesmo trabalho com menor valor de corrente na alimentação da instalação, obtendo um melhor aproveitamento dos equipamentos de transmissão e de distribuição de energia.
• B. Reduzir a energia ativa utilizada pela instalação, de modo a proporcionar economia para o consumidor e para a concessionária.
• C. Possibilitar um aumento no custo da energia cobrada pela concessionária, de modo a ampliar o seu faturamento para possibilitar novos investimentos.
• D. Possibilitar a redução da energia necessária para alimentar a instalação, porém, de modo que possa continuar realizando o mesmo trabalho.
• E. Possibilitar a obtenção de maior corrente na entrada da instalação para permitir o funcionamento dos equipamentos com maior potência.

Julgue os próximos itens, relativos a componentes simétricos em sistemas trifásicos. Em um sistema de tensão cujas componentes de fase são equilibradas e simétricas, as componentes de sequência zero e negativa são nulas.

• C. Certo
• E. Errado

Para o faturamento do fornecimento/prestação de serviço de distribuição de energia elétrica, as unidades consumidoras podem ser enquadradas em dois grupos tarifários A e B. Para o subgrupo A. Qual a classificação correta?

• A. Subgrupo A3 - tensão de fornecimento de 69 kV.
• B. Subgrupo A4 - tensão de fornecimento de 2,3 kV a 23,1 kV.
• C. Subgrupo A2 - tensão de fornecimento de 89 kV a 138kV.
• D. Subgrupo A1- tensão de fornecimento superior a 230kV.

“O percurso da energia elétrica até os consumidores finais residenciais é: geração, subestação _______________, transmissão, subestação _______________, distribuição _____________, subestação _____________ e distribuição _____________.” Assinale a alternativa que completa correta e respectivamente a afirmativa anterior.

• A. elevadora / abaixadora / secundária / abaixadora / primária
• B. abaixadora / elevadora / secundária / abaixadora / primária
• C. abaixadora / abaixadora / secundária / elevadora / primária
• D. elevadora / abaixadora / primária / abaixadora / secundária
• E. abaixadora / elevadora / primária / abaixadora / secundária

A respeito dos conceitos de tarifação de energia elétrica relativos ao segmento horossazonal adotado no Brasil, julgue os itens seguintes.

Tanto a demanda de potência quanto o consumo de energia fazem parte da estrutura da tarifa horossazonal azul.

• C. Certo
• E. Errado

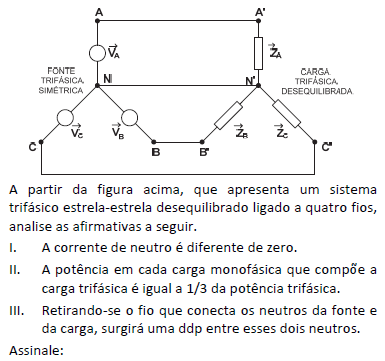

• A.

  se somente a afirmativa I estiver correta.

• B.

  se somente a afirmativa II estiver correta.

• C.

  se somente a afirmativa III estiver correta.

• D.

  se somente as afirmativas I e II estiverem corretas.

• E.

  se somente as afirmativas I e III estiverem corretas.
