Questões sobre Geral

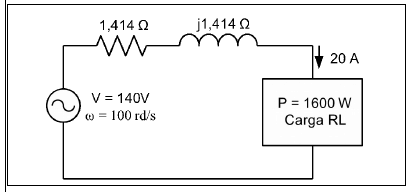

A Figura 1 mostra uma fonte com tensão alternada de 140 V e frequência angular de 100 rd/s, alimentando uma carga RL.

A potência dissipada pela carga é 1600 W, para uma corrente de 20A. Nessas condições, a indutância da carga é, aproximadamente,

• A. 1 mH
• B. 3 mH
• C. 10 mH
• D. 30 mH

A manutenção efetuada em intervalos predeterminados, com objetivo de reduzir a probabilidade de falha ou degradação do funcionamento de uma máquina, é denominada de

• A. detectiva.
• B. produtiva total.
• C. corretiva.
• D. preditiva.
• E. preventiva

Com relação à especificação de materiais, julgue os itens a seguir.

I A especificação do material deve explicitar o conjunto de elementos necessários para sua aplicação, com nível de precisão adequado para sua caracterização.

II No ato da compra, deverá ser observada a especificação completa do bem a ser adquirido, com a indicação de marca.

III Na especificação, devem ser exigidas do fornecedor informações sobre as condições de guarda e armazenamento do material.

IV As unidades de medida devem estar definidas na especificação do material.

Estão certos apenas os itens

• A. I e II.
• B. I e III.
• C. I e IV.
• D. II e III.
• E. II e IV.

As figuras a seguir ilustram cinco funções do AutoCAD.

Elas correspondem, respectivamente:

• A. 1. Filet 2. Offset 3. Polyline 4. Break 5. Trim.
• B. 1. Trim 2. Offset 3. Filet 4. Break 5. Polyline.
• C. 1.Trim 2. Break 3. Filet 4. Offset 5. Polyline.
• D. 1. Break 2. Offset 3. Polyline 4. Trim 5. Filet.

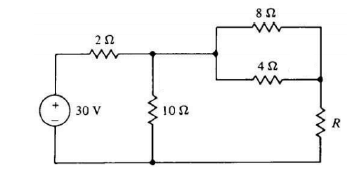

Se, no circuito elétrico apresentado, a corrente que flui pelo resistor de 4 Ω é 2 A, então o valor da resistência de R, em ohms, é igual a

• A. 3.
• B. 4.
• C. 6.
• D. 9.
• E. 1.

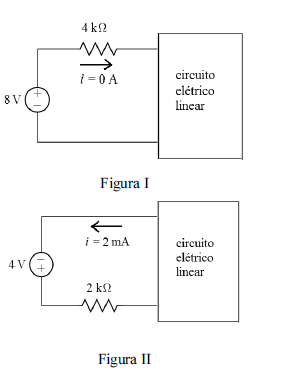

As figuras I e II ilustram um circuito elétrico linear que foi testado em laboratório em duas diferentes situações. Na primeira situação (figura I), os terminais do circuito foram conectados a um resistor de resistência 4 kΩ e a uma fonte de 8 V, o que resulta em uma corrente de 0 A. Na segunda situação (figura II), os terminais do circuito foram conectados a um resistor de resistência 2 kΩ e a uma fonte de 4 V, gerando com isso uma corrente de 2 mA.

A partir dessas informações, assinale a opção correta, relativa aos circuitos equivalentes de Thévenin e de Norton desse circuito elétrico linear.

• A. Se um resistor de resistência 4for conectado aos terminais do circuito linear, ele dissipará 4 mW de pot¨ºncia.
• B. A resistência de Thévenin do referido circuito linear é igual a 1
• C. Se um resistor de resistência 16  for conectado aos terminais do circuito linear, a corrente nesse resistor será de 0,5 mA.
• D. A tensão de Thévenin do circuito linear apresentado é igual a -6 V.
• E. A corrente de Norton desse circuito linear é inferior a 1,8 mA.

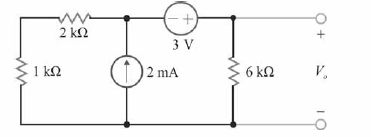

Acerca do circuito apresentado na figura, assinale a opção correta.

• A. A corrente e a tensão do resistor de resistência 2 kΩ são, respectivamente, iguais a 2 mA e 4 V.
• B. A contribuição da fonte de corrente para o valor de Vo é de 4 V.
• C. A contribuição da fonte de tensão para o valor de V_o é de 1 V.
• D. Se os valores da fonte de tensão e da fonte de corrente forem duplicados, então a tensão V_o será quadruplicada.
• E. A tensão de Thévenin do circuito apresentado a partir dos terminais do resistor de resistência 6 kΩ é igual a 3 V.

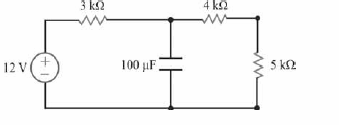

Considerando que o capacitor do circuito apresentado esteja inicialmente descarregado, assinale a opção correta no que se refere à análise do circuito no domínio do tempo.

• A. Após o circuito entrar em regime permanente, a corrente na fonte de tensão será de 4 mA.
• B. O valor máximo da corrente no capacitor é igual a 1 mA.
• C. Após o circuito entrar em regime permanente, o capacitor estará carregado com uma tensão de 12 V.
• D. O valor da constante de tempo do circuito é superior a 0,2 segundo.
• E. Se o valor da fonte de tensão for dobrado, o tempo de carregamento do capacitor será reduzido à metade.

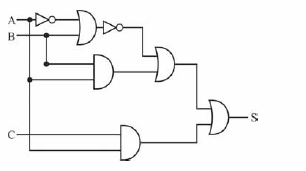

A partir do circuito digital apresentado, assinale a opção correta acerca da expressão que representa a saída S.

• A. A + B + C
• B. A
• C.
• D.
• E.

Considerando a figura precedente, que mostra um latch S-R implementado com portas NAND, assinale a opção correta.

• A.
• B.
• C.
• D.
• E.
