Questões sobre Máquinas Elétricas

Um banco de transformadores de distribuição de 100 kVA, 13.800/220 V, ligado em Y-Δ, fornece em seu secundário uma corrente de 100 A com cos θ = 0,8 em atraso, para atendimento de um consumidor. A potência ativa, em kW, entregue ao consumidor é aproximadamente:

• A. 52.
• B. 30.
• C. 17.
• D. 38.

Sobre sistemas de partidas de motores, assinale a afirmativa correta.

• A. Na partida em Y-Δ, o procedimento para o acionamento do motor é feito, inicialmente, ligando-o na configuração triângulo até que este alcance uma velocidade próxima da velocidade de regime, quando, então, essa conexão é desfeita e executa a ligação em estrela.
• B. Devido ao baixo conjugado de partida e relativamente constante a que fica submetido o motor, as chaves estrela-triângulo são mais adequadamente empregadas em motores cuja partida se dá em vazio.
• C. No acionamento com chave compensadora, o ponto estrela do autotransformador fica acessível e, durante a partida, é conectado em série com o motor e essa ligação se desfaz logo que o motor é conectado diretamente à rede.
• D. As softstarter são constituídas de um circuito eletrônico acoplado a um microprocessador que controla um conjunto de tiristores responsáveis pelo ajuste da tensão e frequência aplicada aos terminais do motor.

Para motores cuja elevação de temperatura admissível seja 40°C, ou com fator de serviço igual ou superior a 1,15, a capacidade nominal dos dispositivos de proteção contra sobrecargas deverá ser 125% da corrente nominal do motor e 115% nos demais casos. Qual deverá ser a regulagem aproximada do relé de sobrecarga (Rb) em ampères de um motor trifásico de 15 cv (11 kW), 220 volts, In 45 ampères, 60Hz, 4 polos, fator de serviço de 1,15, sem indicação de temperatura, conectado em uma chave estrelatriângulo automática?

• A. 56,2
• B. 32,5
• C. 51,7
• D. 30

Em relação às características de motores de indução trifásicos, assinale a opção correta.

• A. O tempo de rotor bloqueado de um motor de indução é o período necessário para o motor, após o comando para desenergização do circuito de força, sair da rotação sob carga, até parar completamente.
• B. O sentido de rotação de um motor que gire sob rotação nominal pode ser invertido retirando-se a alimentação de uma das fases do circuito de força do motor.
• C. Um motor instalado em um ambiente sujeito a sol e chuva exige maior grau de proteção do que um motor instalado no interior de ambiente limpo e seco.
• D. O grau de proteção de um motor de indução é definido por um código do tipo IPxy, em que o dígito x indica proteção contra água e o dígito y se refere à proteção contra objetos sólidos.
• E. Se o fator de serviço de um motor de indução trifásico for igual a 1,13, então esse motor será capaz de funcionar 13% acima de sua velocidade nominal por até duas horas.

Assinale a opção que apresenta corretamente, em rpm, a velocidade mecânica do rotor de uma máquina síncrona ideal que tenha 90 polos e gere uma tensão senoidal de 60 Hz.

• A. 90
• B. 85
• C. 80
• D. 100
• E. 95

Um exemplo de equipamento utilizado para a partida de motores de indução trifásicos com tensão reduzida é

• A. a chave seccionadora tripolar de baixa tensão.
• B. o fusível de baixa tensão.
• C. o relé bimetálico de sobrecarga.
• D. o contactor magnético tripolar.
• E. a chave compensadora.

A figura precedente ilustra as ligações das bobinas durante o funcionamento de um motor de indução trifásico no intervalo de partida. Todas as bobinas são idênticas e cada fase possui duas bobinas com terminais externos acessíveis. Por meio dos terminais Ra, Sa e Ta, ocorre a alimentação do motor, enquanto os terminais Rb, Sb e Tb ficam abertos na partida. Após o motor atingir o regime permanente, os terminais Rb, Sb e Tb ficarão em curto-circuito até que o motor seja desligado.

Com base nessas informações e na figura apresentada, assinale a opção correta.

• A. Caso o motor tenha oito polos e seja ligado a uma rede elétrica com frequência igual a 60 Hz, a velocidade síncrona desse motor será, em regime permanente, igual a 900 rpm.
• B. Para os terminais Rb, Sb e Tb terem passado do estado aberto para curto-circuito, certamente foi necessário utilizar um conversor de frequência devidamente ajustado.
• C. Se uma carga mecânica estiver ligada ao eixo do motor, a potência elétrica requerida para a partida do motor será igual ao dobro da potência de operação em regime permanente.
• D. Durante a partida, o motor está conectado em estrela.
• E. Na partida, o motor funciona em ligação triângulo, mas, durante o regime permanente, fica com duas bobinas por fase, em paralelo, ligadas em estrela.

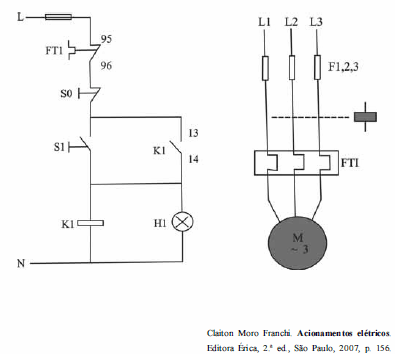

Com base nas figuras apresentadas, que representam diagramas de comando e de força para acionamento de um motor de indução trifásico, assinale a opção correta.

• A. Uma lâmpada de sinalização está ligada em paralelo com o contactor 13/14 K1.
• B. O esquema de proteção do motor não tem relé térmico, apropriado para proteção contra sobrecarga no motor.
• C. O botão de impulso S1 é utilizado para desligar o motor em caso de falha do selo do contactor K1.
• D. Se as bobinas do motor estiverem ligadas em triângulo, a magnitude da tensão de alimentação de uma dessas bobinas será igual à magnitude da tensão que alimenta o circuito de comando do motor.
• E. O esquema de partida do motor utiliza chave estrela-triângulo.

Considerando-se um motor de indução trifásico comandado adequadamente por um circuito de controle com os devidos esquemas de proteção contra curto-circuito e sobrecarga, é correto afirmar que o componente necessário ao circuito que contém chave compensadora para partida do motor, mas dispensável em circuito que utiliza chave com partida direta, é o

• A. autotransformador com ligação em estrela.
• B. botão de impulso.
• C. fusível.
• D. botão de impulso.
• E. contactor.

Se uma máquina síncrona, que fornece potência ativa para um sistema ligado a um gerador, gira a 1.800 rpm e o gerador tem 4 polos, então a frequência da tensão gerada é

• A. 40 Hz.
• B. 50 Hz.
• C. 60 Hz.
• D. 70 Hz.
• E. 80 Hz.
