Questões de Engenharia Elétrica da Fundação Carlos Chagas (FCC)

Considere as afirmativas abaixo sobre o tiristor SCR.

I. Possui quatro camadas semicondutoras PNPN, sendo o G (gate) instalado em uma das camadas N.

II. Conduz de anodo para catodo e vice-versa.

III. Pode ser levado à condução por meio de um impulso de tensão positiva no terminal gate.

IV. Uma forma, bastante comum para retorná-lo à condição de bloqueio é estabelecer um curto-circuito momentâneo entre o anodo e o catodo.

Está correto o que se afirma APENAS em

• A. II.
• B. II e IV.
• C. I e III.
• D. III e IV.
• E. I.

Considere o circuito abaixo.

Dado que uma das correntes do circuito tem o valor de 1 A, a corrente elétrica que atravessa o resistor de , em Ampére, é

• A. 2,5.
• B. 3,5.
• C. 1,5.
• D. 3,0.
• E. 2,0.

Considere todos os elementos do circuito abaixo como ideais.

O valor aproximado da frequência (x), em Hertz, que permite ajustar a corrente do circuito em 300 mA é

• A. 1.200.
• B. 600.
• C. 400.
• D. 5.000.
• E. 250.

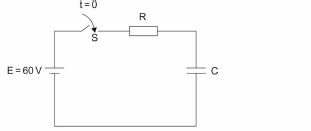

O circuito elétrico abaixo tem constante de tempo τ = 1s.

Um segundo após o fechamento da chave S, o capacitor apresenta a tensão, em volt, aproximadamente igual a

• A. 38.
• B. 19.
• C. 15.
• D. 12.
• E. 60.

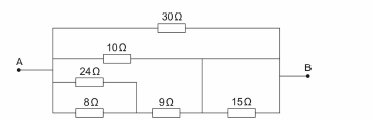

Considere o esquema abaixo.

A resistência equivalente entre os terminais A e B tem o valor, em ohm, de

• A. 6.
• B. 10.
• C. 15.
• D. 12.
• E. 5.

Considere o esquema abaixo.

O valor do capacitor C, em microfarad, que torna a capacitância equivalente entre os terminais A e B igual 20 μF é

• A. 8.
• B. 12.
• C. 16.
• D. 7.
• E. 14.

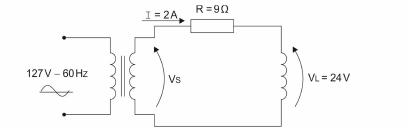

Considere as condições apresentadas no circuito abaixo.

A tensão Vs, em volts, que alimenta o circuito é

• A. 30.
• B. 33.
• C. 51.
• D. 42.
• E. 24.

Considere a rede RC do compensador de atraso mostrado abaixo.

A expressão da tensão de saída v_o (s) consta em

• A.
• B.
• C.
• D.
• E.

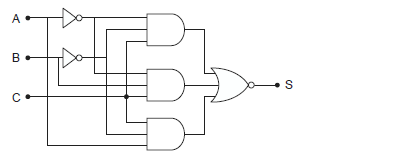

Considere o circuito abaixo.

Para elaborar o circuito, simplificado, empregando apenas portas NE (NAND) de duas entradas, quantas portas são necessárias?

• A. 3.
• B. 4.
• C. 7.
• D. 2.
• E. 6.

Considere o circuito abaixo, operando em 60 Hz.

O fator de potência do circuito (cos ϕ) é, aproximadamente,

• A. 0,92.
• B. 0,8.
• C. 0,45.
• D. 0,85.
• E. 0,6.
