Questões sobre Automação Industrial

A linguagem de programação LADDER ou programação por contatos, muito próxima aos esquemas de relés utilizados pelos eletricistas, tornou-se a linguagem mais utilizada para programação de CLP.

PORQUE

Os CLP nasceram com a necessidade de substituir os controles mecânicos. Analisando-se as afirmações acima, conclui-se que

• A.

  as duas afirmações são verdadeiras, e a segunda justifica a primeira.

• B.

  as duas afirmações são verdadeiras, e a segunda não justifica a primeira.

• C.

  a primeira afirmação é verdadeira, e a segunda é falsa.

• D.

  a primeira afirmação é falsa, e a segunda é verdadeira.

• E.

  as duas afirmações são falsas.

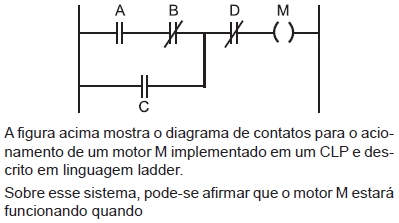

• A.

  A=0, B=0, C=1 e D=1

• B.

  A=0, B=1, C=1 e D=1

• C.

  A=1, B=0, C=0 e D=0

• D.

  A=1, B=1, C=0 e D=0

• E.

  A=1, B=1, C=1 e D=1

No programa LADDER da figura acima, X1, Y1 e C1 são variáveis booleanas e TON é um temporizador, com atraso no acionamento e com o tempo especificado em segundos. O gráfico apresenta a forma de onda da variável X1. Com base no intervalo do gráfico e considerando o temporizador inicialmente zerado, qual o tempo total, em segundos, em que a variável Y1 assume o valor lógico 1?

• A.

  8

• B.

  11

• C.

  13

• D.

  15

• E.

  17

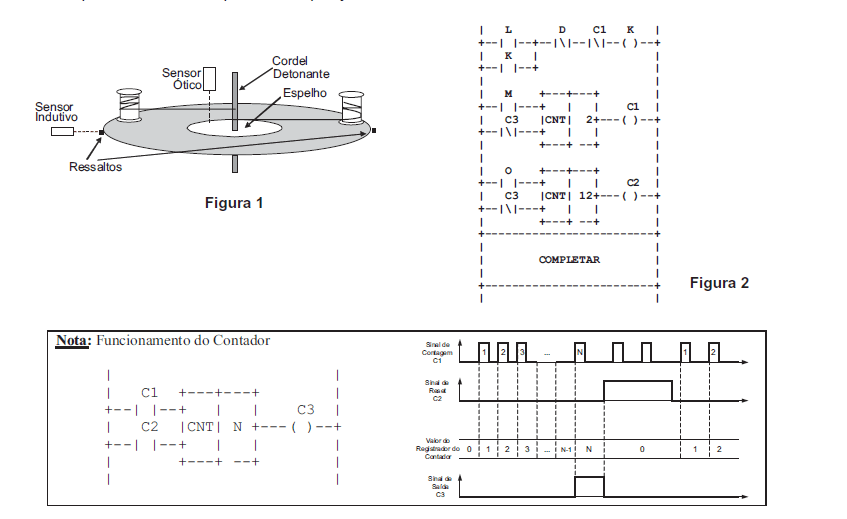

A Figura 1 ilustra um disco onde ficam doze carretéis igualmente espaçados (foram representados na figura apenas dois carretéis). Com a rotação do disco, os carretéis vão sendo desfiados, fazendo uma trança no cordel detonante, que atravessa o furo central do disco. O disco gira impulsionado por um motor trifásico comandado por um contator K. Liga-se o sistema com a botoeira L e desliga-se com a botoeira D. A rotação do disco é monitorada pelo sensor indutivo M e a passagem do fio é detectada pelo sensor óptico O. Em função do balanceamento mecânico do disco, o sensor indutivo detecta a passagem de dois ressaltos durante a rotação. Assim, numa rotação, em condições normais, devem ser observados dois pulsos em M e doze pulsos em O. A linha diametral dos ressaltos não está alinhada com as linhas diametrais dos carretéis e a velocidade de rotação do disco é tal que a janela temporal entre quaisquer dos pulsos de M ou de O é muito maior que o tempo de varredura do CLP. As especificações são que o disco deve ser parado quando se detecta o arrebentamento de um fio e que o sistema deve ser capaz de funcionar independente da posição inicial do disco.

Foi desenvolvido um programa em LADDER para controle do sistema, mostrado parcialmente na Figura 2. A linha que completa corretamente o programa da Figura 2 é

• A.
• B.
• C.
• D.
• E.

No que se refere às metodologias de modelagem de processos de fabricação, julgue os seguintes itens.

Algumas das etapas de processo que não são contempladas nas simulações de processo são implantação iônica, corrosão, deposição e oxidação.

• C. Certo
• E. Errado

No que se refere às metodologias de modelagem de processos de fabricação, julgue os seguintes itens.

Um dos objetivos principais da simulação do processo de fabricação é obter uma predição acurada da distribuição de dopantes.

• C. Certo
• E. Errado

No que se refere às metodologias de modelagem de processos de fabricação, julgue os seguintes itens.

Não é possível obter uma predição da distribuição de estresse em uma simulação do processo de fabricação.

• C. Certo
• E. Errado

As técnicas de planejamento de experimentos são empregadas para melhorar a qualidade dos processos de fabricação e do produto final, reduzindo o número de testes e otimizando a utilização dos recursos disponíveis. Quanto a esse tema, julgue os itens subseqüentes.

A metodologia de planejamento de superfície de resposta (response surface methodology) é um conjunto de técnicas de planejamento e análise de experimento usadas na modelagem matemática das respostas. Nessa metodologia, há uma identificação do relacionamento entre as variáveis quantitativas (tempo, velocidade, pressão etc.) e as respostas do sistema analisado.

• C. Certo
• E. Errado

Controladores lógicos programáveis (CLPs) são utilizados em plantas industriais para seqüenciamento dos acionamentos a serem realizados nos diversos elementos físicos que compõem um processo. A forma como os acionamentos são realizados depende do monitoramento das variáveis do processo. Assim, nos CLPs, são executados programas que, a partir do monitoramento das variáveis, geram sinais para os atuadores do processo. No referente a características de operação dos CLPs, julgue os itens seguintes.

A linguagem Ladder é um tipo de linguagem de baixo nível, e está diretamente associada à arquitetura do microprocessador utilizado na construção dos CLPs.

• C. Certo
• E. Errado

Controladores lógicos programáveis (CLPs) são utilizados em plantas industriais para seqüenciamento dos acionamentos a serem realizados nos diversos elementos físicos que compõem um processo. A forma como os acionamentos são realizados depende do monitoramento das variáveis do processo. Assim, nos CLPs, são executados programas que, a partir do monitoramento das variáveis, geram sinais para os atuadores do processo. No referente a características de operação dos CLPs, julgue os itens seguintes.

Na linguagem Ladder, não existem instruções de comparação.

• C. Certo
• E. Errado
